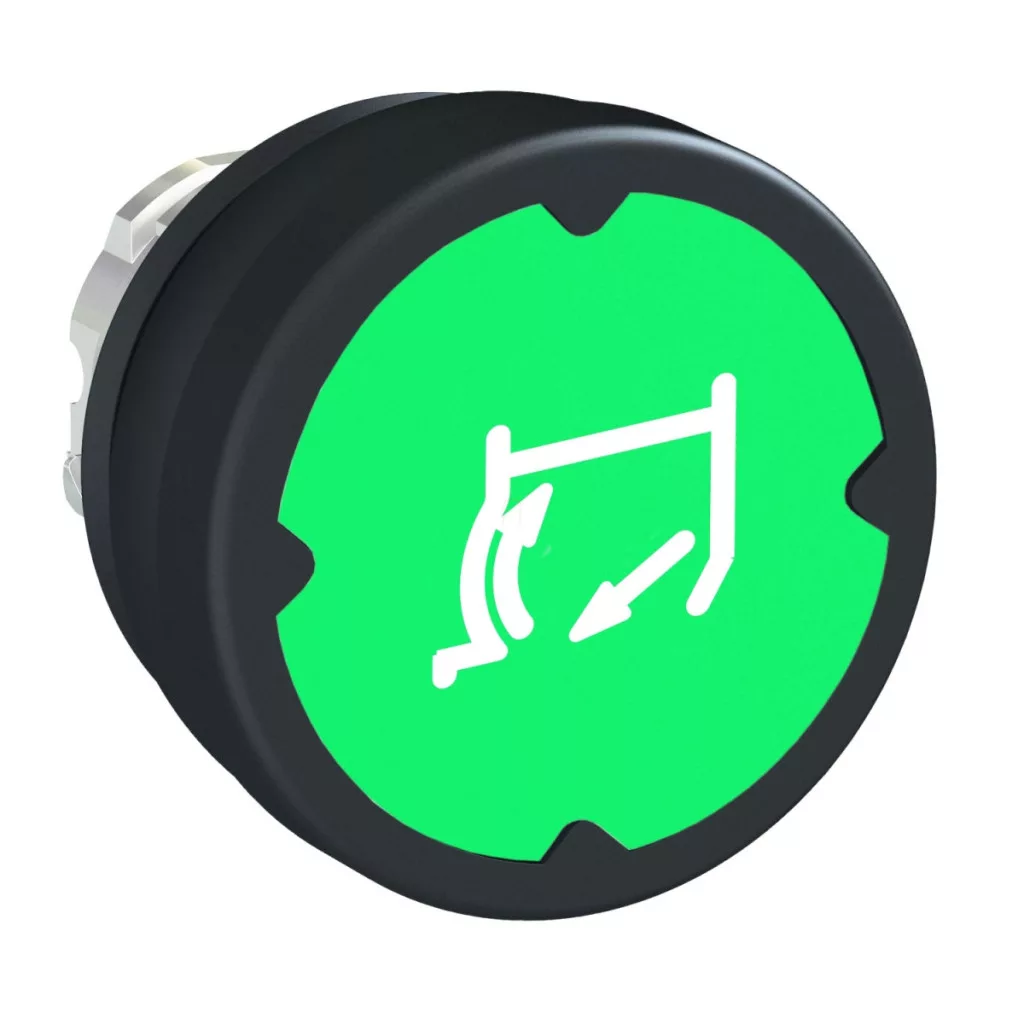

Capul de buton din gama Schneider Electric Harmony XB4, modelul ZB4BC38013RA, este un element de comutare industrial de calitate superioară, conceput special pentru utilizarea în condiții de mediu extreme. Acest buton de comandă de culoare verde, de tip H013, cu marcaj alb, are o legendă rotită la 90 de grade, care asigură o vizibilitate excelentă în orice mediu industrial. Butonul de comandă ZB4BC38013RA face parte din gama de produse Harmony XB4, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa. Produsul are o ramă metalică cromată, care nu numai că asigură un aspect estetic, dar contribuie și la durata lungă de viață a comutatorului. Capul butonului de tip standard, cu design rotund, poate fi montat într-o gaură de 22,5 mm, fiind astfel compatibil cu majoritatea panourilor de comutare standard. Mecanismul de acționare cu revenire prin arc asigură funcționarea fiabilă și precisă a butonului în orice situație. Capul de buton Schneider Electric ZB4BC38013RA are parametri tehnici remarcabili. Durata de viață mecanică este de cel puțin 3 milioane de cicluri de comutare, ceea ce înseamnă o durabilitate excepțională chiar și în cazul utilizării intensive. Produsul are o rezistență excelentă la vibrații, rezistând la vibrații de 5 gn în intervalul de frecvență 2-500 Hz, conform standardului IEC 60068-2-6. Rezistența la șocuri este de 30 gn în cazul unei accelerații cu undă semisinusoidală pe o durată de 18 ms, conform standardului IEC 60068-2-27. Această rezistență excepțională asigură funcționarea fiabilă a comutatorului chiar și în cele mai dure medii industriale. Gradul de protecție al capului butonului ZB4BC38013RA este, de asemenea, remarcabil: acesta are niveluri de protecție IP66, IP69 și IP69K conform standardului IEC 60529, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva jeturilor de apă de înaltă presiune și temperatură ridicată. Produsul rezistă la o presiune de 90 Pa la o temperatură de 82,5 °C, ceea ce este deosebit de util în medii în care se utilizează echipamente de spălare de înaltă presiune pentru curățare. Gradul de rezistență la impact IK06 consolidează și mai mult rezistența produsului. Capul butonului are, de asemenea, clasele de protecție NEMA 4, NEMA 12 și NEMA 13, conform standardului UL 508. Intervalul de temperatură de funcționare este extrem de larg, variind de la -40 °C la +70 °C, în timp ce intervalul de temperatură de depozitare este de la -40 °C la +85 °C.
Schneider Electric Harmony XB4 - ZB4BC38013RA - cap de buton metalic pentru medii dure, Ø22, cu revenire, verde, cu simbol rotativ - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de buton
Denumire scurtă a dispozitivului: ZB4
Materialul carcasei: Metal cromat
Tipul capului: Standard
Diametru de montare: 22,5 mm
Culoarea butonului/acționatorului sau a lentilei: Verde
Date suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 18,5 mm
Adâncime totală CAD: 37 mm
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Forma capului unității de semnalizare: Rotund
Tipul acționatorului: Cu revenire prin arc
Profilul acționatorului: Verde, încastrat, tip H013 (alb)
Informații suplimentare privind acționatorul: Montare orizontală
Durată de viață mecanică: 3000000 de cicluri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Grup principal: Mediu dur
Grup de produse: Tip H013 cu marcaj încastrat
Marcaj: Tip H013
Culoarea marcajului: Alb
Cod de asamblare electrică: C1 Caracteristici de mediu
Temperatura de depozitare: -40...85 °C
Temperatura mediului de funcționare: -40...70 °C
Grad de protecție IP: IP66 conform IEC 60529, IP69K, IP69
Grad de protecție NEMA: NEMA 4 conform UL 508, NEMA 13, NEMA 12
Rezistență la spălare cu presiune înaltă: 90 Pa la 82,5 °C
Grad de protecție IK: IK06 conform IEC 62262
Standarde: CSA C22.2, IEC 60947-1, IEC 60947-5-1, UL 508
Certificări de produs: CE, CSA, UL
