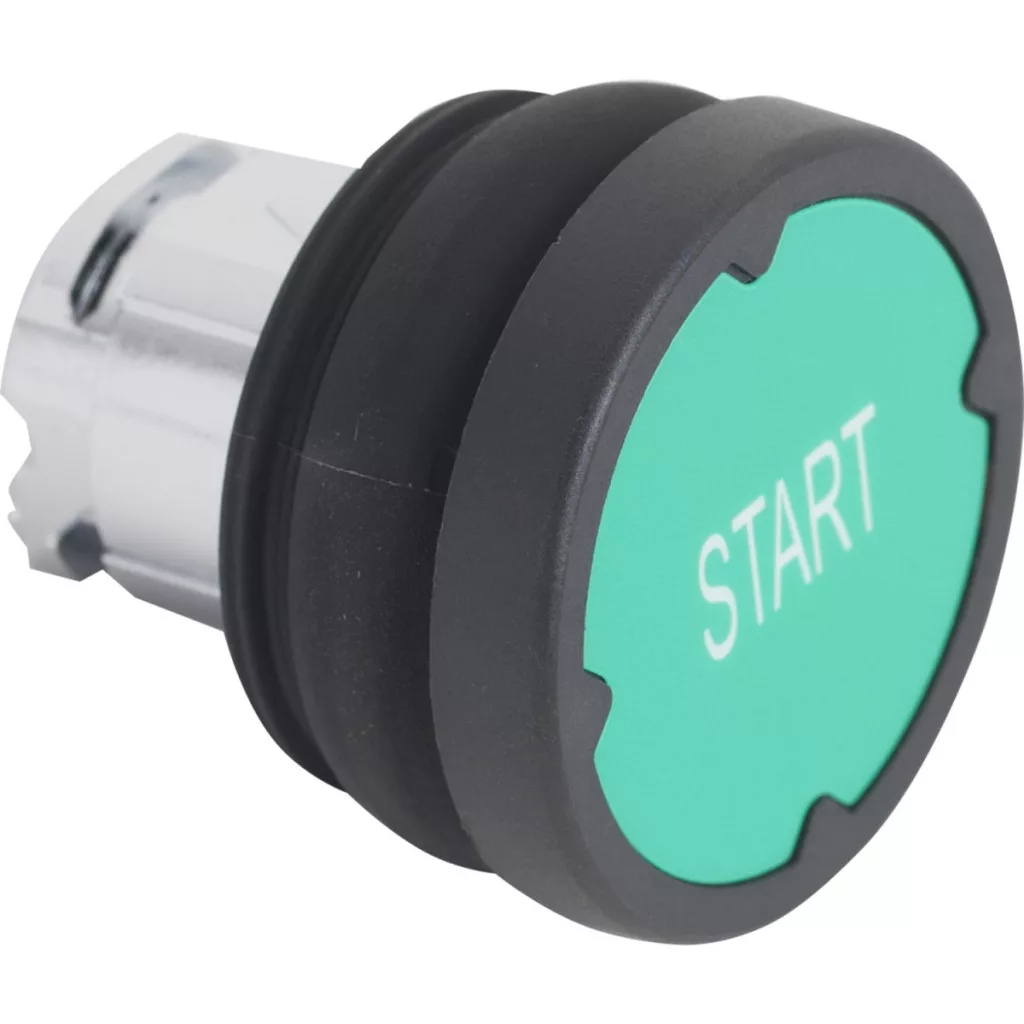

Capul de buton Schneider Electric din seria Harmony XB4, cu numărul de articol ZB4BC38031, este un element de comandă de înaltă calitate, destinat utilizării în medii industriale, conceput special pentru a face față condițiilor dificile. Acest buton de comandă de culoare verde, marcat cu „START”, este alegerea perfectă pentru panouri de comandă industriale, mașini și echipamente, unde fiabilitatea și durabilitatea sunt cerințe esențiale. Produsul face parte din gama Harmony XB4, care se numără printre elementele de comandă industriale premium ale Schneider Electric. Acest model specific este un cap de buton de tip standard, care se potrivește într-o gaură de montare de 22,5 mm, asigurând astfel o compatibilitate extinsă cu majoritatea aplicațiilor industriale. Butoanul este de culoare verde, cu inscripția albă „START” de tip H031, care indică în mod clar funcția, sporind siguranța și eficiența operatorului. Capul butonului ZB4BC38031 are parametri tehnici remarcabili. Cadrul metalic cromat asigură o durată lungă de viață și rezistență, în timp ce butonul are o funcție de revenire cu arc, care asigură revenirea automată după apăsare. Designul butonului permite montarea verticală, adaptându-se la structura diferitelor panouri de control. Dimensiunile capului butonului sunt compacte – 37 mm lățime totală, 18,5 mm înălțime totală și 37 mm adâncime totală – astfel încât poate fi ușor integrat chiar și în spații înguste. Rezistența mecanică excepțională a produsului este impresionantă: suportă până la 10.000.000 de cicluri de funcționare, ceea ce înseamnă o fiabilitate extraordinară chiar și în condiții de utilizare industrială intensă. Rezistența la vibrații este de 5 gn (f = 2…500 Hz) conform standardului IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) conform accelerației semiondale sinusoidale, conform standardului IEC 60068-2-27. Aceste specificații asigură funcționarea fiabilă a butonului chiar și în medii expuse la vibrații sau șocuri. Capul butonului ZB4BC38031 are o protecție IP remarcabilă: dispune de niveluri de protecție IP66, IP69K, IP67 și IP69 conform standardului IEC 60529, oferind o protecție perfectă împotriva prafului, apei și jetului de apă sub presiune. Produsul rezistă și la spălarea cu presiune ridicată (90 Pa la 82,5 °C), fiind astfel alegerea ideală pentru industria alimentară, farmaceutică sau alte medii în care este necesară curățarea regulată cu presiune ridicată. Gradul de protecție NEMA este NEMA 4, NEMA 13 și NEMA 12 conform standardului UL 508, ceea ce consolidează și mai mult protecția produsului chiar și în condiții extreme. Gradul de rezistență la impact IK06, conform IEC 62262, asigură o protecție mecanică adecvată. Intervalul de temperatură de funcționare este extrem de larg, între -40 °C și +70 °C, în timp ce pentru depozitare este permisă o temperatură între -40 °C și +85 °C. Acest interval de temperatură remarcabil permite utilizarea produsului chiar și în medii extrem de reci sau calde, de exemplu în aplicații industriale în aer liber sau în medii de producție cu temperaturi ridicate. Clasa de protecție împotriva șocurilor electrice a produsului este Clasa I, conform standardului IEC 61140, ceea ce oferă utilizatorului un nivel adecvat de siguranță. Butoanul poate fi utilizat cu diferite configurații electrice: C1 (cu blocuri simple de maximum 9 contacte, montate frontal), C2 (cu blocuri simple și duble de maximum 9 contacte, montate frontal), C11 (montat frontal, utilizând blocuri simple cu maximum 3 contacte) și C15 (montat frontal, utilizând blocuri simple cu maximum 1 contact). Această varietate de opțiuni de configurare electrică permite numeroase domenii de aplicare, de la cele mai simple comenzi până la sisteme mai complexe.
Schneider Electric Harmony XB4 - ZB4BC38031 specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tip de produs: Cap de buton pentru medii ostile
Denumire scurtă a dispozitivului: ZB4
Culoare: Verde, cu marcaj START alb de tip H031
Tipul de acționare: Cu revenire prin arc
Montare: Verticală
Caracteristici mecanice
Materialul plăcii frontale: Metal cromat
Forma capului: Rotundă
Diametru de montare: 22,5 mm
Dimensiuni (lățime x înălțime x adâncime): 37 mm x 18,5 mm x 37 mm
Durată de viață mecanică: 10.000.000 de cicluri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) conform accelerației semisinusoidale conform standardului IEC 60068-2-27
Caracteristici de mediu
Temperatură de funcționare: -40...+70 °C
Temperatură de depozitare: -40...+85 °C
Grad de protecție IP: IP66, IP69K, IP67, IP69 conform IEC 60529
Protecție NEMA: NEMA 4, NEMA 13, NEMA 12 conform UL 508
Rezistență la spălarea cu jet de apă sub presiune: 90 Pa la 82,5 °C
Grad de protecție IK: IK06 conform IEC 62262
Caracteristici electrice
Clasa de protecție electrică la contact: Clasa I conform IEC 61140
Cod de compoziție electrică: C1 (montat frontal cu blocuri simple cu <9 contacte), C2 (montat frontal cu blocuri simple și duble cu <9 contacte), C11 (montat frontal cu blocuri simple cu <3 contacte), C15 (montat frontal cu blocuri simple cu <1 contact)
Certificări și conformitate
Standarde: IEC 60947-5-1, IEC 60947-1, CSA C22.2, UL 508
Certificări de produs: CE, CSA, UL
