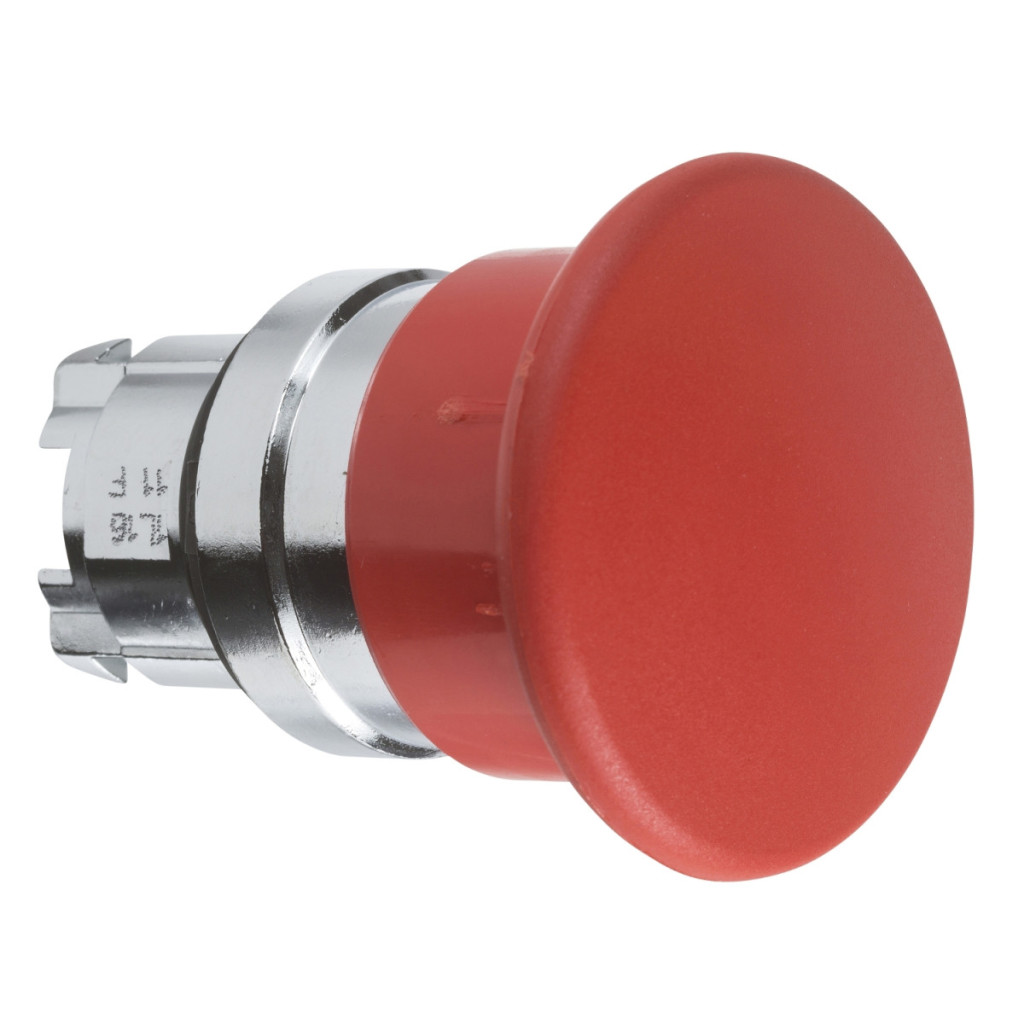

Produsul ZB4BC4 din seria Harmony XB4 de la Schneider Electric este un buton de înaltă calitate, fără iluminare, care poate fi utilizat într-o gamă largă de aplicații industriale și comerciale. Această componentă de carcasă metalică cromată de calitate superioară este alegerea perfectă pentru panouri de control și mașini în care fiabilitatea și durata lungă de viață sunt cerințe esențiale. ZB4BC4 are un cap de buton roșu, nemarcat, cu diametrul de 40 mm, care oferă o vizibilitate excelentă și o utilizare ergonomică. Funcționarea cu revenire prin arc permite comutarea rapidă și precisă, iar butonul revine automat la poziția inițială după eliberarea presiunii. Datorită diametrului standard de montare de 22 mm, poate fi instalat cu ușurință în diverse panouri și unități de control. Capul butonului ZB4BC4 are parametri tehnici remarcabili. Proiectat pentru 5 milioane de cicluri de funcționare, durabilitatea sa mecanică garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul este proiectat cu diverse opțiuni de conectare electrică: în cazul unui ansamblu electric cu cod C1, se pot utiliza până la 9 contacte cu blocuri simple, în cazul unui ansamblu electric cu cod C2, se pot utiliza până la 9 contacte cu o combinație de blocuri simple și duble, în cazul unui ansamblu electric cu cod C11, se pot utiliza până la 3 contacte cu blocuri simple, în timp ce codul C15 permite utilizarea a până la 1 contact cu blocuri simple. Aceste opțiuni de configurare flexibile permit utilizatorului să aleagă soluția de conectare electrică care se potrivește cel mai bine aplicației. Comutatorul cu buton ZB4BC4 oferă o protecție excepțională împotriva condițiilor de mediu adverse. Nivelurile de protecție IP66, IP69 și IP69K asigură protecție împotriva prafului și a apei, chiar și în timpul spălării cu presiune înaltă, făcându-l ideal pentru utilizarea în medii alimentare, farmaceutice sau alte medii în care este necesară curățarea regulată. Clasele NEMA 13 și NEMA 4X oferă protecție suplimentară împotriva uleiului, prafului, coroziunii și jeturilor puternice de apă. Clasa de impact mecanic IK06 garantează durabilitatea chiar și în medii industriale dure. Produsul poate fi utilizat și depozitat într-un interval larg de temperaturi, de la -40 °C la +70 °C, asigurând performanțe fiabile chiar și în condiții de mediu extreme. Capul butonului ZB4BC4 are o gamă largă de standarde și certificări, inclusiv EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, EN/IEC 60947-1, CSA C22.2 Nr. 14, UL 508, JIS C8201-5-1 și JIS C8201-1 – asigură conformitatea produsului cu cele mai stricte cerințe internaționale de siguranță și calitate. În plus, certificările BV, CSA, DNV, LROS și UL atestă calitatea înaltă a produsului și conformitatea cu diverse standarde industriale. Rezistența la vibrații de 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 și rezistența la șocuri de 30 gn și 50 gn conform IEC 60068-2-27 asigură funcționarea fiabilă a butonului chiar și în medii expuse la vibrații sau șocuri mecanice.
Schneider Electric Harmony XB4 - ZB4BC4 - cap metalic Ø40 pentru buton tip ciupercă, Ø22, retur, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22 mm
Cantitate de vânzare: 1
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Cap ciupercă roșu Ø 40 mm, fără marcaj
Culoare capac/actuator sau lentilă: Roșu
Informații suplimentare
Lățime CAD: 40 mm
Înălțime CAD: 40 mm
Adâncime CAD: 52 mm
Durată de viață mecanică: 5.000.000 de cicluri
Cod compoziție electrică:
C1 <9 contacte utilizând blocuri simple montate pe panoul frontal
C2 <9 contacte utilizând blocuri simple și duble montate pe panoul frontal
C11 <3 contacte utilizând blocuri simple montate pe panoul frontal
C15 <1 contact utilizând blocuri simple montate pe panoul frontal
Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP:
IP66 conform IEC 60529
IP69
IP69K
Clasa de protecție NEMA:
NEMA 13
NEMA 4X
Clasa de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde:
EN/IEC 60947-5-4
CSA C22.2 Nr. 14
JIS C8201-5-1
UL 508
EN/IEC 60947-5-5
EN/IEC 60947-1
EN/IEC 60947-5-1
JIS C8201-1
Certificări de produs:
BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listat
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri:
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
