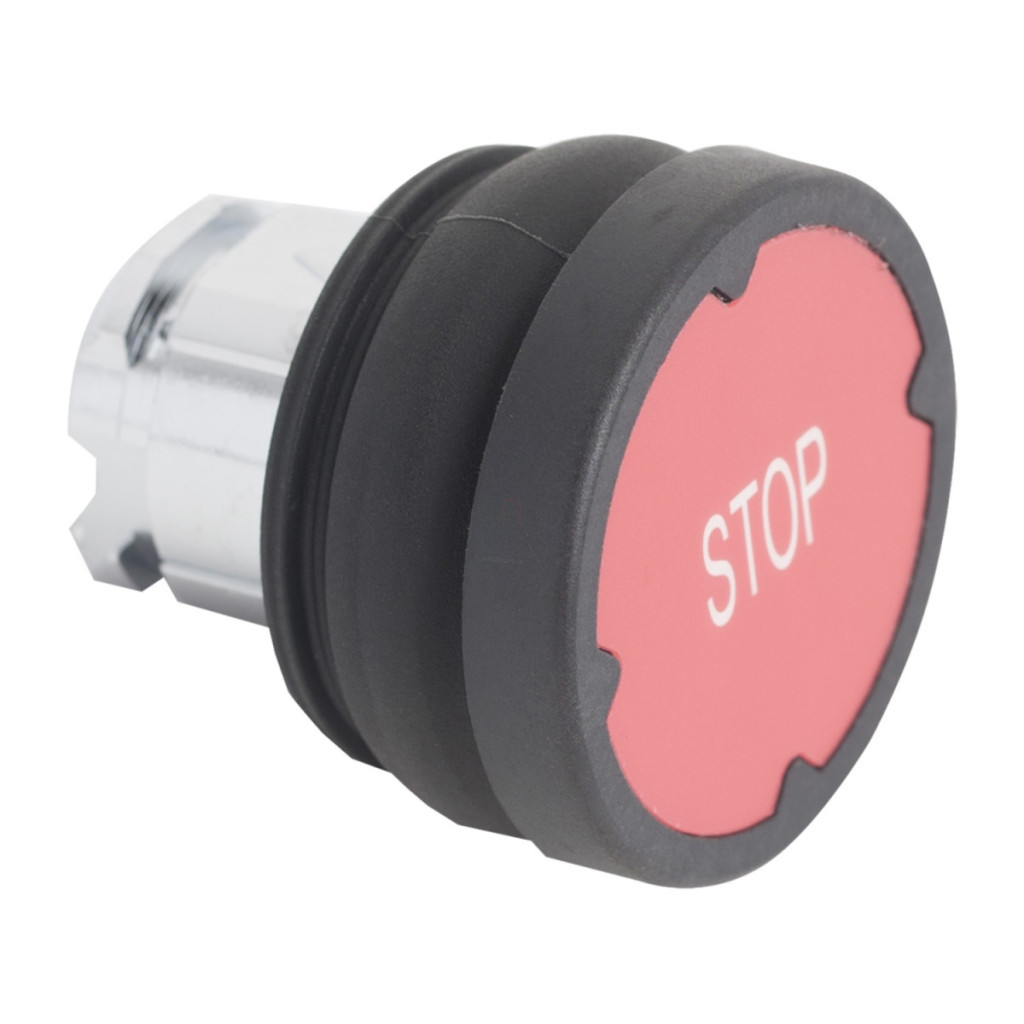

Capul butonului Schneider Electric Harmony XB4 seria ZB4BC48007 este un comutator industrial de înaltă calitate, conceput pentru medii dure, special pentru a rezista la condiții extreme. Butonul roșu cu inscripția albă STOP este alegerea perfectă pentru mediile industriale în care funcția de oprire de siguranță trebuie să fie clar vizibilă și fără ambiguitate. ZB4BC48007 face parte din familia de produse Harmony XB4, care ocupă un loc proeminent printre dispozitivele de control industrial premium ale Schneider Electric. Acest cap de buton este proiectat special cu marcajul H007, ceea ce înseamnă o inscripție STOP albă clar vizibilă pe un fundal roșu. Butonul rotund are un mecanism de acționare cu revenire prin arc, care asigură revenirea automată la poziția inițială după utilizare. Produsul are un design încastrat (încastrat), care permite o utilizare ergonomică. ZB4BC48007 are parametri tehnici remarcabili: cu un diametru standard de montare de 22,5 mm, se potrivește celor mai comune modele industriale. Capul butonului este realizat cu un cadru metalic cromat, care nu numai că asigură un aspect estetic, ci și durabilitate. Produsul oferă o durată de viață mecanică de 10 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Dispozitivul este optimizat pentru montare verticală, ceea ce îl face aplicabil pe scară largă în diverse medii industriale. Capul butonului ZB4BC48007 are clase de protecție remarcabile: se mândrește cu niveluri de protecție IP66, IP67, IP69 și IP69K, oferind o protecție perfectă împotriva prafului, apei și spălării cu presiune înaltă. Acest lucru este deosebit de important în mediile industriale în care echipamentele sunt curățate regulat sau funcționează în condiții dificile. Produsul poate rezista la spălarea cu presiune înaltă la 82,5 °C și la o presiune de până la 90 Pa și are un grad de rezistență la impact IK06 conform IEC 62262. Durabilitatea sa excepțională este susținută și de o rezistență excelentă la vibrații (5 gn, f= 2...500 Hz conform IEC 60068-2-6) și la impact (30 gn, durată = 18 ms accelerație semiondă sinusoidală conform IEC 60068-2-27). ZB4BC48007 are numeroase certificări, inclusiv CSA, CE și UL, și este conform cu numeroase standarde internaționale, cum ar fi IEC 60947-5-1, IEC 60947-1, UL 508 și CSA C22.2. Produsul poate fi utilizat la temperaturi de funcționare cuprinse între -40 și +70 °C, asigurând o funcționare fiabilă chiar și în condiții climatice extreme. Butonul este compatibil cu diverse coduri de asamblare electrică (C1, C2, C11, C15), oferind opțiuni de aplicare flexibile cu diferite configurații de contact, inclusiv versiuni cu montare frontală cu bloc simplu și dublu.
Schneider Electric Harmony XB4 - ZB4BC48007 - Buton pentru medii dificile Date tehnice
Date generale
Familia de produse: Harmony XB4
Tipul produsului: Cap de buton
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Tipul capului: Standard
Diametru de montare: 22,5 mm
Caracteristici de culoare: Buton roșu cu marcaj STOP alb
Caracteristici mecanice
Mod de funcționare: Revenire cu arc
Profil actuator: Roșu încastrat, tip H007 (alb)
Informații suplimentare despre actuator: Montare verticală
Durată de viață mecanică: 10 milioane de cicluri de comutare
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Dimensiuni
Lățime totală (CAD): 37 mm
Înălțime totală (CAD): 18,5 mm
Adâncime totală (CAD): 37 mm
Categorii de protecție
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 4, NEMA 13, NEMA 12 conform UL 508
Rezistență la spălare cu presiune înaltă:90 Pa la 82,5 °C Clasa de rezistență la impact IK: IK06 conform IEC 62262 Condiții de mediu Temperatura ambiantă de depozitare: -40...85 °C
Temperatura ambiantă de funcționare: -40...70 °C
Certificate și conformitate
Standarde: IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2
Certificări de produs: CSA, CE, UL
Marcaje și utilizare
Grup principal: Medii dure
Grup de produse: Tip H007 cu marcaj încastrat
Marcaj: Tip H007
Culoare marcaj: Alb
Cod asamblare electrică
C1: <9 contacte cu blocuri simple montate din față
C2: Pentru 9 contacte, montate din față cu blocuri simple și duble
C11: Pentru 3 contacte, montate din față cu blocuri simple
C15: Pentru 1 contact, montat din față cu blocuri simple
