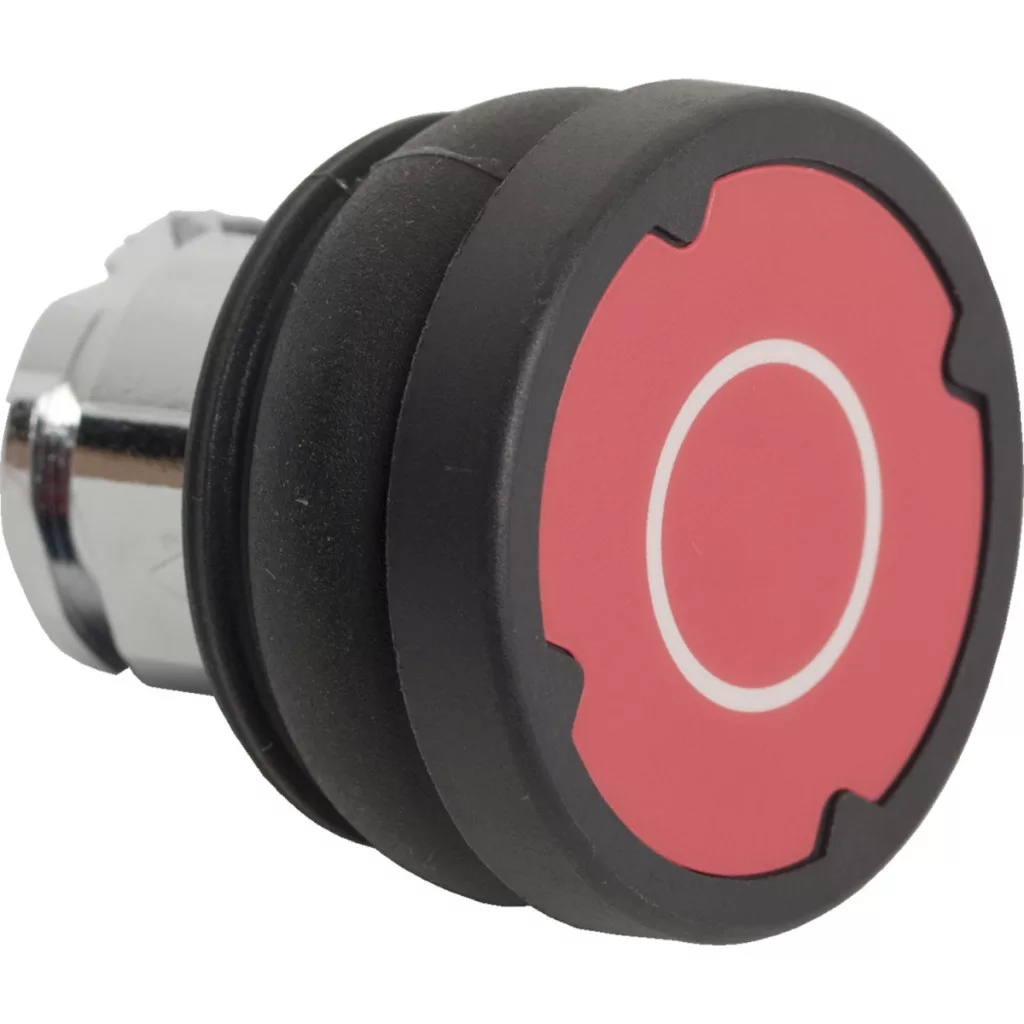

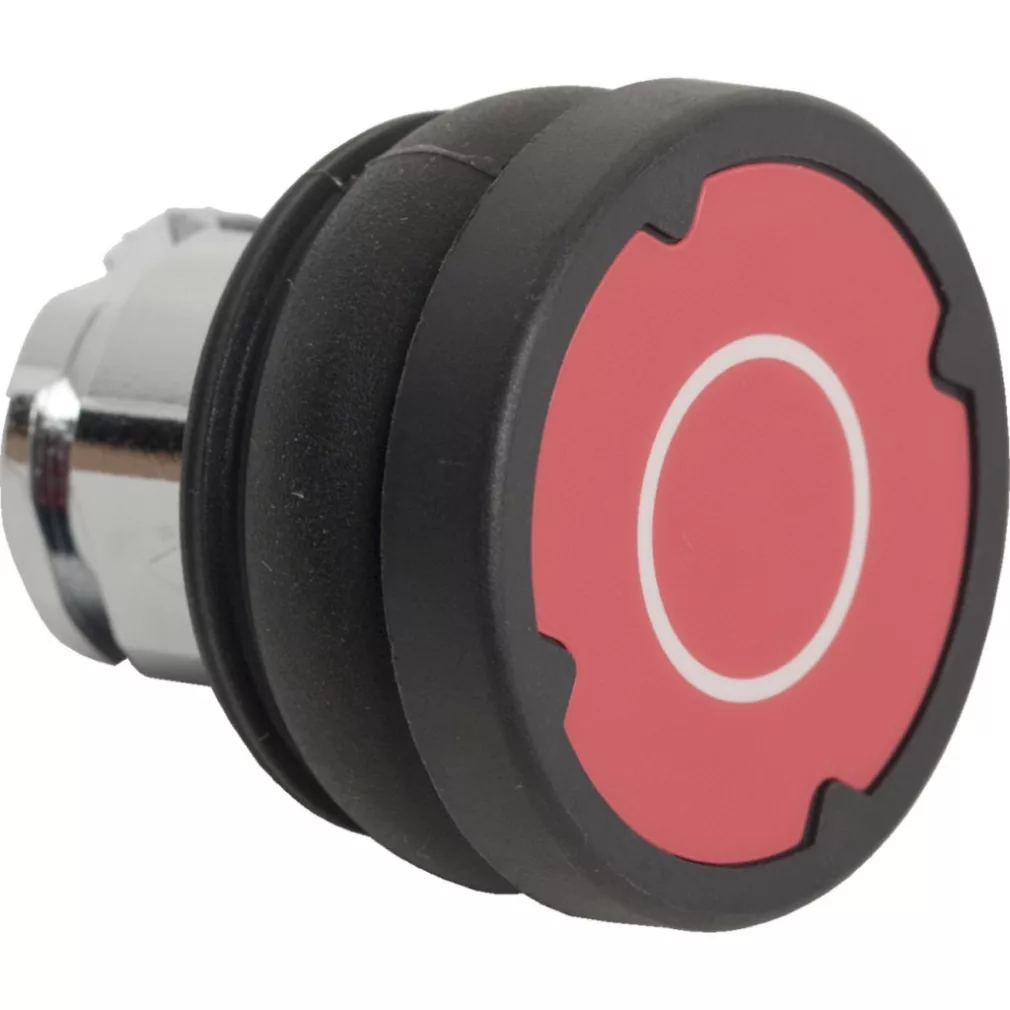

Capul de buton cu codul de produs ZB4BC48021 din gama Schneider Electric Harmony XB4 este un element de comandă extrem de rezistent, conceput pentru mediile industriale, care funcționează fiabil chiar și în condiții deosebit de dure. Acest buton de calitate premium, de culoare roșie, marcat cu un „O” alb, face parte din seria Harmony XB4, una dintre cele mai cunoscute și fiabile familii de elemente de control industriale de la Schneider Electric. Capul de buton ZB4BC48021 este conceput în principal pentru aplicații industriale în care fiabilitatea și durabilitatea sunt cerințe esențiale. Structura pe bază de metal cromat și designul special asigură o rezistență excepțională la impacturi mecanice, lichide și alte influențe de mediu. Produsul are un grad de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este complet etanș la praf și apă și rezistă, de asemenea, la spălarea cu presiune ridicată, chiar și la o presiune de 90 Pa și o temperatură de 82,5 °C. Clasificarea IK06 este o dovadă suplimentară a rezistenței la șocuri mecanice. Din punct de vedere tehnic, ZB4BC48021 este un cap de buton standard cu revenire prin arc, care poate fi montat într-o gaură cu diametrul de 22,5 mm. Conform dimensiunilor CAD, lățimea și adâncimea produsului sunt de 37 mm, iar înălțimea de 18,5 mm. O caracteristică remarcabilă este durata de viață mecanică excepțională, care ajunge la 10 milioane de cicluri de comutare. Produsul poate fi montat vertical, iar pe suprafața de apăsare încastrată, de culoare roșie, se află marcajul alb „O”, care aparține categoriei de marcaj de tip H021. Capul butonului ZB4BC48021 are o rezistență specială la vibrații, deoarece, conform standardului IEC 60068-2-6, suportă vibrații de 5 g în intervalul de frecvență 2-500 Hz. În ceea ce privește rezistența la șocuri, conform standardului IEC 60068-2-27, acesta suportă o accelerație de până la 30 g pe o durată de 18 ms în cazul unei sarcini cu undă semisinusoidală. Intervalul de temperatură de funcționare este extrem de larg: poate fi utilizat de la -40 °C până la +70 °C, iar temperatura de depozitare poate fi cuprinsă între -40 °C și +85 °C. Din punct de vedere al siguranței electrice, produsul aparține clasei de protecție la contact I, conform standardului IEC 61140. Din punct de vedere al configurației electrice, este adecvat pentru mai multe tipuri de configurații: poate fi utilizat cu diferite combinații de blocuri de contacte, în conformitate cu codurile de compoziție electrică C1, C2, C11 și C15. Produsul a fost proiectat în conformitate cu numeroase standarde internaționale, printre care CSA C22.2, UL 508, IEC 60947-5-1 și IEC 60947-1, și deține certificări UL, CE și CSA.
Schneider Electric Harmony XB4 - ZB4BC48021 - cap de buton metalic pentru medii dure, Ø22, cu revenire, roșu, „O” - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului: Cap de buton
Denumire scurtă a dispozitivului: ZB4
Materialul carcasei: Metal cromat
Tipul capului: Standard
Diametru de montare: 22,5 mm
Culoarea capacului/acționatorului: Roșu
Date suplimentare
Dimensiuni CAD: 37 mm lățime, 18,5 mm înălțime, 37 mm adâncime
Clasa de protecție electrică: Clasa I conform IEC 61140
Forma capului unității de semnalizare: Rotundă
Tipul acționatorului: Cu revenire prin arc
Profilul acționatorului: Roșu încastrat, tip H021 (alb)
Informații suplimentare despre acționator: Montare verticală
Durată de viață mecanică: 10 000 000 de cicluri
Rezistență la vibrații: 5 gn (f = 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Grup principal de produse: Mediu dur
Grup de produse: Tip cu marcaj încastrat H021
Marcaj: Tip H021
Culoarea marcajului: Alb
Date de mediu
Temperatura mediului de depozitare: -40...85 °C
Temperatura mediului de funcționare: -40...70 °C
Grad de protecție IP: IP66 conform IEC 60529, IP69K, IP67, IP69
Grad de protecție NEMA: NEMA 4 conform UL 508, NEMA 13, NEMA 12
Rezistență la spălare cu presiune înaltă: 90 Pa la 82,5 °C
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificate
Standarde: CSA C22.2, UL 508, IEC 60947-5-1, IEC 60947-1
Certificări de produs: UL, CE, CSA
