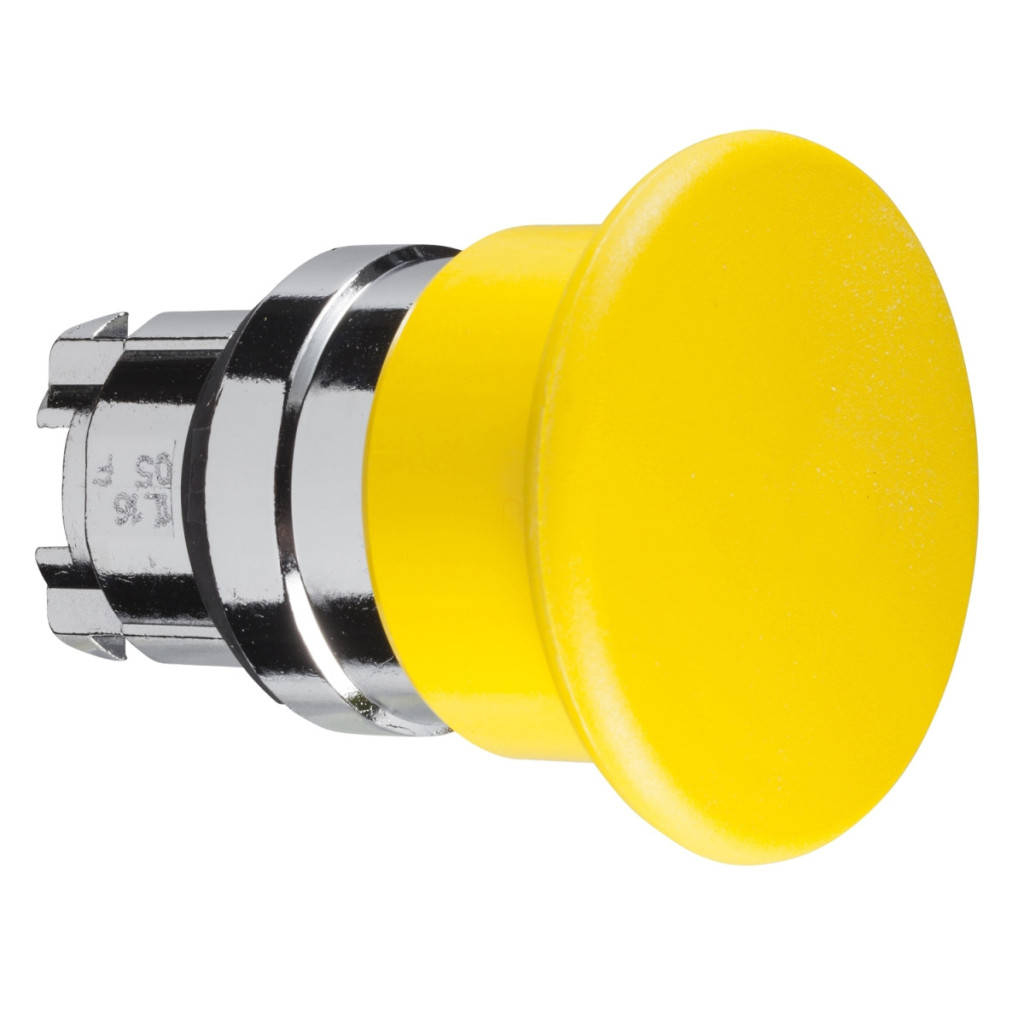

Butonul tip ciupercă neiluminat Schneider Electric Harmony XB4 seria ZB4BC5 este un dispozitiv de control de înaltă calitate, conceput pentru aplicații industriale, oferind performanțe fiabile chiar și în cele mai exigente medii. Acest buton galben, cu diametrul de 40 mm, se potrivește într-un orificiu de montare standard de 22 mm și are o funcție de revenire cu arc. Produsul are un cadru metalic cromat, care nu numai că oferă un aspect estetic, dar și crește semnificativ durabilitatea acestuia. Capul butonului ZB4BC5 are o durată de viață mecanică excepțional de lungă, de 5.000.000 de cicluri de comutare, demonstrând angajamentul Schneider Electric de a produce componente industriale durabile și fiabile. Designul standard și capul rotund al indicatorului produsului se potrivesc perfect în panourile de control industriale moderne. Capul butonului ZB4BC5 permite multiple configurații electrice, care sunt indicate prin coduri diferite: Codul C1 permite utilizarea a maximum 9 contacte cu blocuri simple pentru montare frontală, Codul C2 permite utilizarea a până la 9 contacte cu blocuri simple și duble pentru montare frontală, codul C11 permite utilizarea a până la 3 contacte cu blocuri simple pentru montare frontală, iar codul C15 permite utilizarea a până la 1 contact cu blocuri simple pentru montare frontală. Produsul este furnizat în configurația sa de bază, astfel încât sunt necesare blocuri de contacte electrice suplimentare pentru a asambla un comutator complet funcțional. Capul butonului ZB4BC5 are caracteristici remarcabile de protecție a mediului: protecție IP66 conform IEC 60529, precum și protecție IP69 și IP69K, care permite și curățarea cu jeturi de apă de înaltă presiune și temperatură. Protecția NEMA 13 și NEMA 4X demonstrează și mai mult rezistența excepțională a produsului la influențele mediului. Rezistența la impact IK06 conform IEC 50102 garantează că butonul poate rezista la impacturi mecanice. Capul butonului ZB4BC5 are o gamă largă de temperaturi de funcționare, de la -40 °C la +70 °C, ceea ce permite utilizarea acestuia în medii extreme.
Schneider Electric Harmony XB4 - ZB4BC5 - cap metalic Ø40 pentru buton tip ciupercă, Ø22, retur, galben date tehnice
Specificații generale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Cantitate standard de vânzare: 1
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Cap ciupercă galben Ø 40 mm, fără marcaj
Culoarea actuatorului sau a lentilei: Galben
Caracteristici suplimentare
Lățime totală CAD: 40 mm
Înălțime totală CAD: 40 mm
Adâncime totală CAD: 52 mm
Durată de viață mecanică: 5.000.000 de cicluri
Cod compoziție electrică: C1 max. 9 contacte cu blocuri simple pentru montare frontală
C2 max. 9 contacte cu blocuri simple și duble pentru montare frontală
C11 max. 3 contacte cu blocuri simple pentru montare frontală
C15 max. 1 contact cu blocuri simple pentru montare frontală
Proiectarea dispozitivului: Element de bază
Condiții de mediu
Grad de protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP69
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Clasa de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508
EN/IEC 60947-5-5
CSA C22.2 Nr. 14
EN/IEC 60947-5-4
EN/IEC 60947-5-1
EN/IEC 60947-1
JIS C8201-5-1
JIS C8201-1
Certificări de produs: BV
CSA
DNV
LROS (Lloyds Register of Shipping)
Listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
