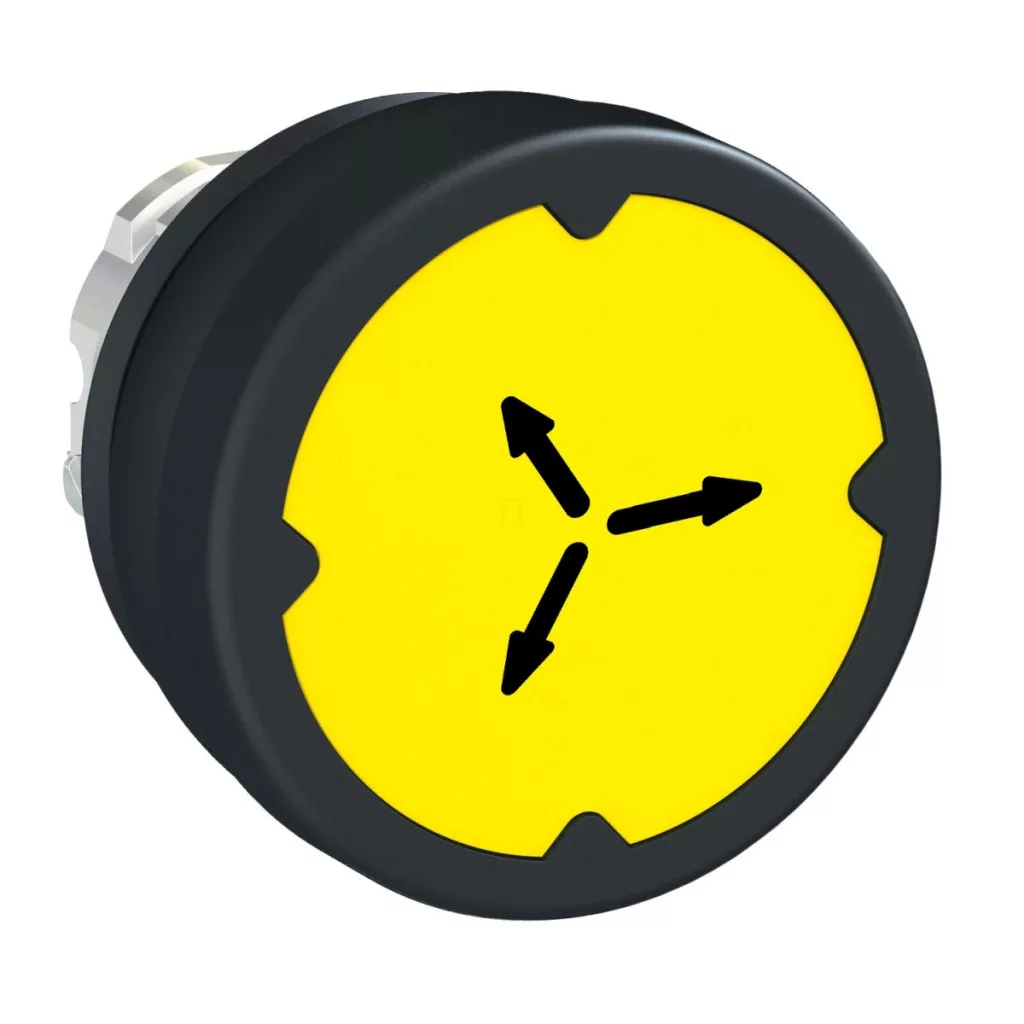

Capul butonului din gama Schneider Electric Harmony XB4, cu codul ZB4BC58009RA, a fost conceput special pentru utilizarea în medii industriale dure. Acest buton de calitate superioară, cu ramă metalică cromată, oferă o soluție fiabilă și rezistentă pentru sistemele de control industrial, liniile de producție și alte aplicații industriale, unde durata lungă de viață și funcționarea fiabilă sunt esențiale. ZB4BC58009RA este un buton cu cap de culoare galbenă, cu design încastrat (flush), care are marcaj negru de tip H009. Caracteristica specială a produsului este simbolul de direcție rotit cu 90 de grade, care asigură o utilizare intuitivă pentru utilizatori. Butoanul este prevăzut cu un mecanism de revenire cu arc, astfel încât, după apăsare, revine automat în poziția inițială. Această caracteristică îl face potrivit pentru comutații momentane sau pentru aplicații în care este importantă revenirea automată a butonului. Capul butonului poate fi montat într-o decupare standard de 22,5 mm a panoului, ceea ce asigură compatibilitatea cu majoritatea dulapurilor de comutație industriale și a panourilor de control. Produsul are caracteristici de protecție remarcabile: se mândrește cu nivelurile de protecție IP66, IP69 și IP69K, ceea ce înseamnă protecție completă împotriva prafului și a jeturilor de apă de înaltă presiune și temperatură ridicată. Acest lucru permite utilizarea echipamentului chiar și în condiții de mediu extreme, de exemplu în fabricile din industria alimentară sau chimică, unde se efectuează curățarea regulată cu presiune ridicată. Produsul rezistă și la spălarea la o presiune de 90 Pa și o temperatură de 82,5 °C. Protecția sa mecanică este de nivel IK06, ceea ce asigură rezistența la șocuri. Capul butonului ZB4BC58009RA are proprietăți mecanice excelente. Durata de viață de 3 milioane de cicluri de comutare garantează o funcționare fără probleme pe termen lung. Produsul rezistă la vibrații de 5 g (în intervalul 2...500 Hz), precum și la șocuri cu accelerație de 30 g cu undă semisinusoidală, ceea ce asigură o funcționare stabilă chiar și în medii industriale cu vibrații puternice. Intervalul de temperatură de funcționare este extrem de larg: poate fi utilizat între -40 °C și +70 °C, ceea ce permite utilizarea produsului chiar și în condiții climatice extreme. Intervalul de temperatură de depozitare este și mai larg: între -40 °C și +85 °C. Produsul poate fi utilizat în mai multe configurații electrice, putând fi configurat cu până la 9 contacte, în diverse dispuneri, în funcție de codurile diferite (C1, C2, C11, C15). Astfel, poate fi utilizat în mod flexibil pentru diverse sarcini de control, fie că este vorba de o simplă comutare pornit/oprit sau de operațiuni mai complexe. La capul ZB4BC58009RA se pot conecta diferite blocuri de contacte, ceea ce sporește și mai mult flexibilitatea sistemului. Produsul este conform cu standardele internaționale, deține certificări CE, UL și CSA, putând fi astfel utilizat la nivel mondial. Clasa de protecție electrică este Clasa I conform IEC 61140, ceea ce permite o utilizare sigură cu o împământare adecvată.
Schneider Electric Harmony XB4 - ZB4BC58009RA - cap de buton metalic pentru medii dure, Ø22, cu revenire, galben, cu simbol rotativ - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tip de produs: Cap de buton
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22,5 mm
Culoare capac/acționator: Galben
Informații suplimentare
Lățime CAD: 37 mm
Înălțime CAD: 18,5 mm
Adâncime CAD: 37 mm
Clasa de protecție electrică: Clasa I conform IEC 61140
Forma capului unității de semnalizare: Rotund
Tipul acționatorului: Cu revenire prin arc
Profilul acționatorului: Galben flush, tip H009 (negru)
Informații suplimentare despre acționator: Montare orizontală
Durată de viață mecanică: 3.000.000 de cicluri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Grup principal: Mediu dur
Grup de produse: Tip H009 marcat Flush
Marcaj: Tip H009
Culoarea marcajului: Negru
Codul configurației electrice: C1 C2 C11 C15 Condiții de mediu
Temperatura de funcționare a mediului: -40...70 °C
Temperatură de mediu de depozitare: -40...85 °C
Grad de protecție IP: IP66 conform IEC 60529
IP69K
IP69
Grad de protecție NEMA: NEMA 4 conform UL 508
NEMA 13
NEMA 12
Rezistență la spălarea cu presiune înaltă: 90 Pa la o temperatură de 82,5 °C
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: CSA C22.2
UL 508
IEC 60947-5-1
IEC 60947-1
Certificări ale produsului: CE
UL
CSA
