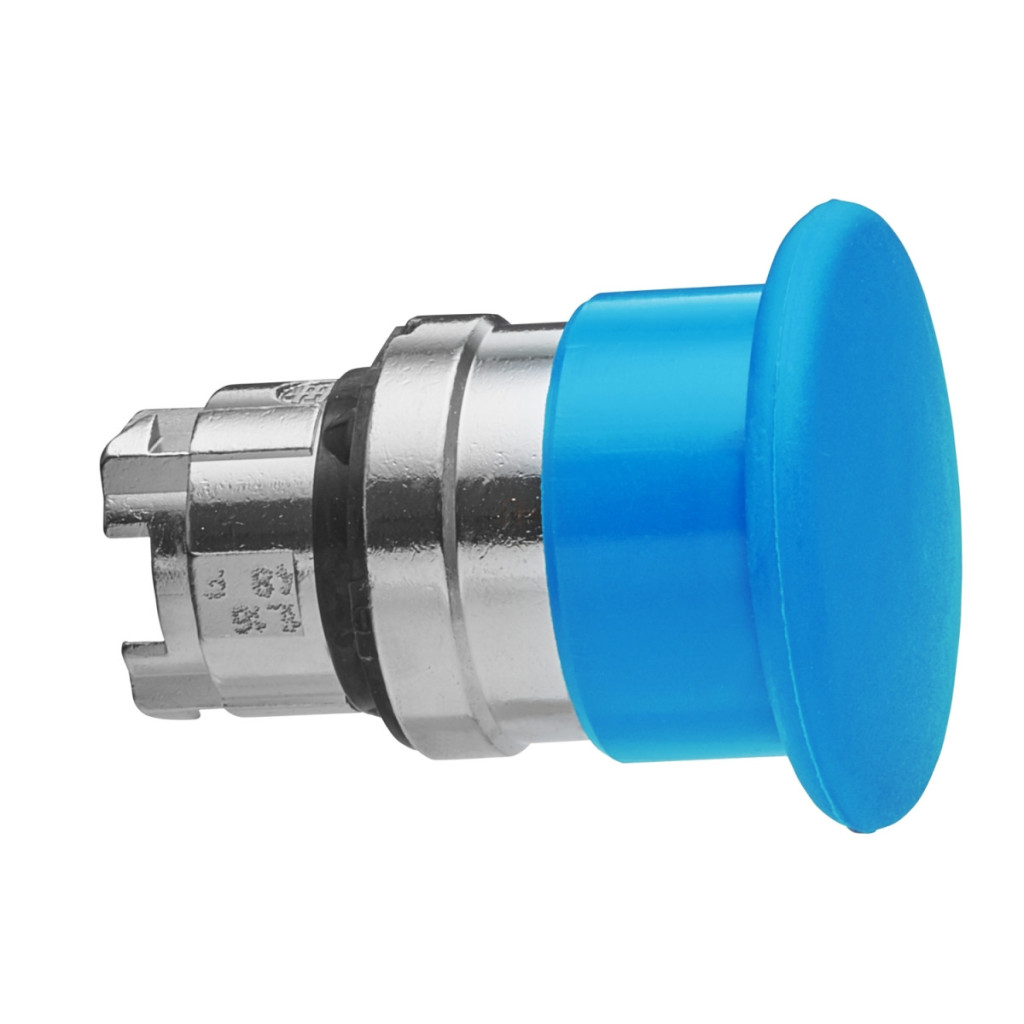

Butonul cu cap ciupercă albastru ZB4BC6 din gama Harmony XB4 de la Schneider Electric este un element de control industrial extrem de fiabil și durabil, care poate fi utilizat pe scară largă în diverse sisteme de automatizare și control. Acest buton neiluminat, cu cap în formă de ciupercă cu diametrul de 40 mm și cadru metalic cromat, poate fi instalat într-o gaură standard de 22 mm, fiind perfect compatibil cu majoritatea dulapurilor de comutație industriale și a panourilor de control. Butonul ZB4BC6 are parametri tehnici excelenți, care asigură o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure medii industriale. Produsul are o durată de viață mecanică impresionantă de până la 5 milioane de cicluri de comutare, asigurând o durabilitate remarcabilă chiar și în condiții de utilizare intensivă. Funcționarea cu revenire prin arc permite o comutare simplă și fiabilă. Capul butonului este albastru în mod implicit, cu un cap de buton de 40 mm fără marcaje, care este confortabil de utilizat datorită designului său ergonomic. Cadrul metalic cromat nu numai că oferă un aspect estetic, dar și îmbunătățește durabilitatea produsului. Capul butonului ZB4BC6 oferă un nivel ridicat de protecție împotriva influențelor mediului. Acesta este conform cu clasele de protecție IP66, IP69 și IP69K conform IEC 60529, ceea ce înseamnă că este complet protejat împotriva prafului și a jeturilor de apă de înaltă presiune. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a capacităților excelente de protecție ale produsului. Clasa IK06 oferă o rezistență mecanică adecvată la impact conform IEC 50102. Produsul poate funcționa într-un interval larg de temperaturi (-40 °C până la +70 °C), ceea ce îl face potrivit pentru utilizarea în condiții de mediu extreme. Conformitatea cu categoria de supratensiune Clasa I este asigurată de standardul IEC 60536, iar produsul are protecție TH pentru o protecție și mai bună împotriva influențelor mediului. Capul butonului Schneider Electric ZB4BC6 este un produs extrem de versatil în ceea ce privește asamblarea electrică. Poate fi configurat în conformitate cu diferite coduri: codul C1 permite un număr maxim de 9 contacte utilizând blocuri simple, codul C2 permite un număr maxim de 9 contacte utilizând blocuri simple și duble, codul C11 permite un număr maxim de 3 contacte utilizând blocuri simple, iar codul C15 permite un număr maxim de 1 contact utilizând un bloc simplu. Această flexibilitate permite utilizarea produsului pentru diverse sarcini de control și automatizare. Produsul este conform cu o serie de standarde și certificări internaționale, inclusiv CSA C22.2 nr. 14, EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-4, JIS C8201-5-1, UL 508, EN/IEC 60947-5-1 și JIS C8201-1. De asemenea, are certificări BV, CSA, DNV, LROS (Lloyds register of shipping) și UL, care confirmă calitatea și fiabilitatea excelente ale produsului.
Schneider Electric Harmony XB4 - ZB4BC6 - cap metalic Ø40 cu buton tip ciupercă, Ø22, retur, albastru date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Unitate de vânzare: 1
Tip unitate cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Cap ciupercă albastru Ø 40 mm, nemarcat
Culoare capac/actuator sau lentilă: Albastru
Informații suplimentare
Lățime totală CAD: 40 mm
Înălțime totală CAD: 40 mm
Adâncime totală CAD: 52 mm
Durată de viață mecanică: 5.000.000 de cicluri
Cod compoziție electrică: C1 pentru până la 9 contacte cu blocuri simple pentru montare pe panou frontal
C2 pentru până la 9 contacte cu blocuri simple și duble pentru montare pe panou frontal
C11 pentru până la 3 contacte cu blocuri simple pentru montare pe panoul frontal
C15 pentru până la 1 contact cu blocuri simple pentru montare pe panoul frontal
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-4, JIS C8201-5-1, UL 508, EN/IEC 60947-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
