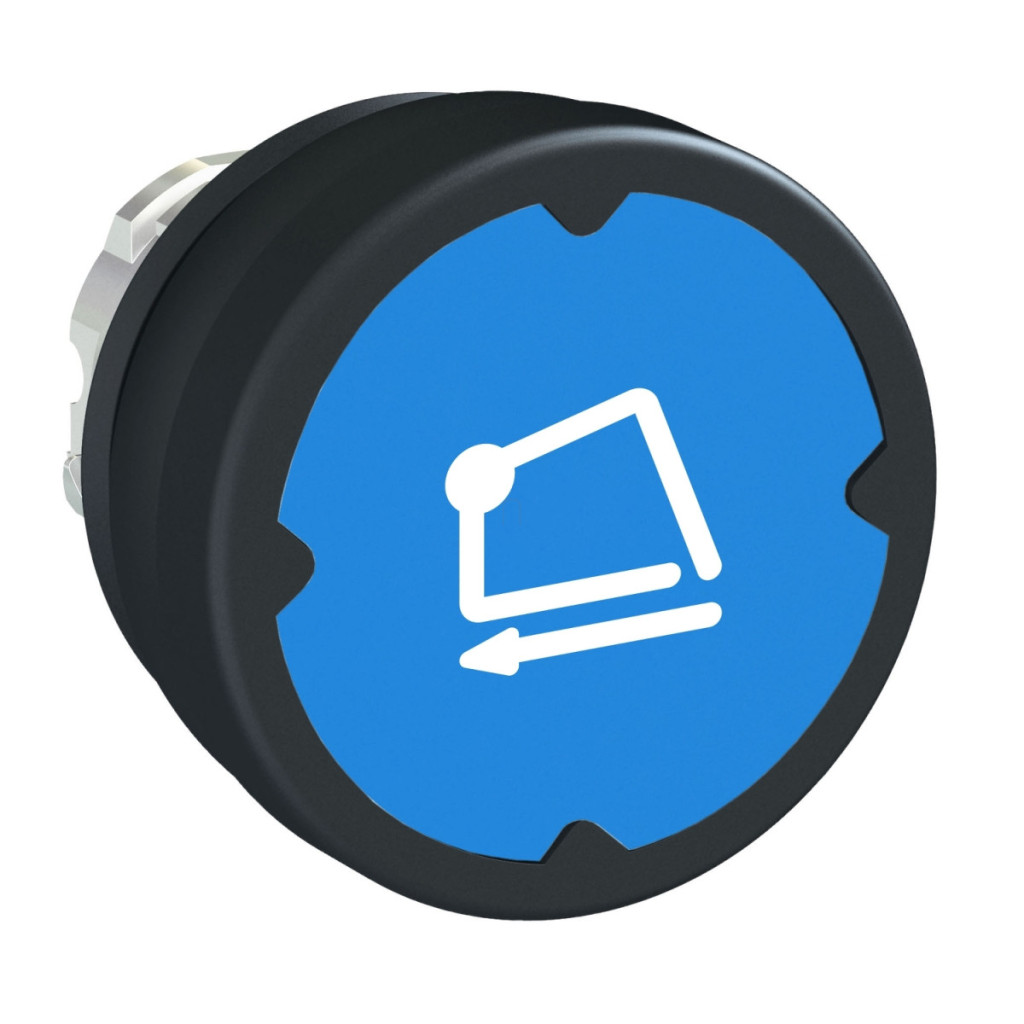

Gama de produse Schneider Electric Harmony XB4 ZB4BC68006RA oferă o fiabilitate remarcabilă și un design robust pentru aplicații industriale. Acest buton standard albastru este conceput pentru utilizare în medii industriale dure, unde fiabilitatea și durabilitatea sunt esențiale. Modelul ZB4BC68006RA are un cadru metalic cromat care poate fi montat într-un orificiu de montare cu diametrul de 22,5 mm, oferind nu numai un aspect estetic, ci și o rezistență mecanică excelentă. Produsul are un buton albastru cu marcaj alb de tip H006, care apare într-o poziție rotită la 90 de grade pe suprafața butonului. Produsul are un principiu de funcționare cu revenire prin arc, astfel încât revine la poziția inițială după eliberare. Profilul butonului este încastrat, ceea ce reduce riscul de acționare accidentală, permițând în același timp o utilizare ergonomică. Produsul are parametri tehnici remarcabili: IP66, niveluri de protecție IP69 și IP69K conform IEC 60529, oferind protecție completă împotriva prafului și jeturilor de apă de înaltă presiune. Produsul poate rezista la o presiune de 90 Pa la 82,5 °C, asigurând o funcționare fiabilă chiar și în medii care necesită spălare la temperaturi ridicate și presiune înaltă. Clasa de rezistență la impact IK06 (conform IEC 62262) asigură rezistența la impactul mecanic. De asemenea, este conform cu clasificările NEMA 4, NEMA 12 și NEMA 13, sporind și mai mult versatilitatea produsului într-o varietate de medii industriale. Capul butonului ZB4BC68006RA are o durată de viață mecanică extrem de ridicată, garantând 3 milioane de cicluri de comutare, ceea ce asigură o funcționare fiabilă pe termen lung chiar și în aplicații care necesită comutări frecvente. Produsul prezintă o rezistență excelentă la vibrații (interval de frecvență de 5 gn între 2-500 Hz conform IEC 60068-2-6) și poate rezista la un șoc de accelerație semi-sinusoidal de 30 gn cu o durată de 18 ms (conform IEC 60068-2-27). Intervalul de temperatură de funcționare este între -40 °C și +70 °C, în timp ce temperatura de depozitare poate fi între -40 °C și +85 °C, ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Asamblarea electrică este flexibilă, iar produsul poate fi utilizat în diverse configurații: cod C1 (până la 9 contacte utilizând blocuri simple, montate frontal), cod C2 (până la 9 contacte utilizând blocuri simple și duble, montate frontal), Cod C11 (până la 3 contacte utilizând blocuri simple montate din față) și cod C15 (până la 1 contact utilizând blocuri simple montate din față). Produsul este optimizat pentru instalare orizontală. Capul butonului Schneider Electric Harmony XB4 ZB4BC68006RA este alegerea ideală pentru panouri de control, controlere de mașini și sisteme de automatizare industrială, unde fiabilitatea, durabilitatea și feedback-ul clar sunt cerințe esențiale.
Schneider Electric Harmony XB4 - ZB4BC68006RA - buton metalic pentru medii dure, Ø22, retur, albastru, cu simbol rotativ date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap de buton
Denumire scurtă a dispozitivului: ZB4
Material cadru: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Culoare capac/actuator sau lentilă: Albastru
Caracteristici suplimentare
Lățime totală CAD: 37 mm
Înălțime totală CAD: 18,5 mm
Adâncime totală CAD: 37 mm
Clasa de protecție electrică la atingere: Clasa I conform IEC 61140
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Albastru încastrat, tip H006 (alb)
Informații suplimentare despre acționare: Montare orizontală. Durată de viață mecanică: 3.000.000 de cicluri. Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27 Grup principal: Mediu dur Grup de produse: Tip încastrat marcat H006
Marcaj: tip H006
Culoare marcaj: alb
Cod asamblare electrică: C1 <9 contacte utilizând blocuri simple, montate frontal
C2 <9 contacte utilizând blocuri simple și duble, montate frontal
C11 <3 contacte utilizând blocuri simple, montare frontală
C15 <1 contact utilizând blocuri simple, montare frontală
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40...85 °C Temperatura mediului de funcționare: -40...70 °C Grad de protecție IP: IP66 conform IEC 60529 IP69K IP69 Grad de protecție NEMA: NEMA 4 conform UL 508 NEMA 13 NEMA 12 Rezistență la spălare cu presiune înaltă: 90 Pa la 82,5 °C Grad de protecție IK: IK06 conform IEC 62262 Standarde și certificări UL 508
IEC 60947-5-1
IEC 60947-1
CSA C22.2
Certificări de produs: UL
CSA
CE
