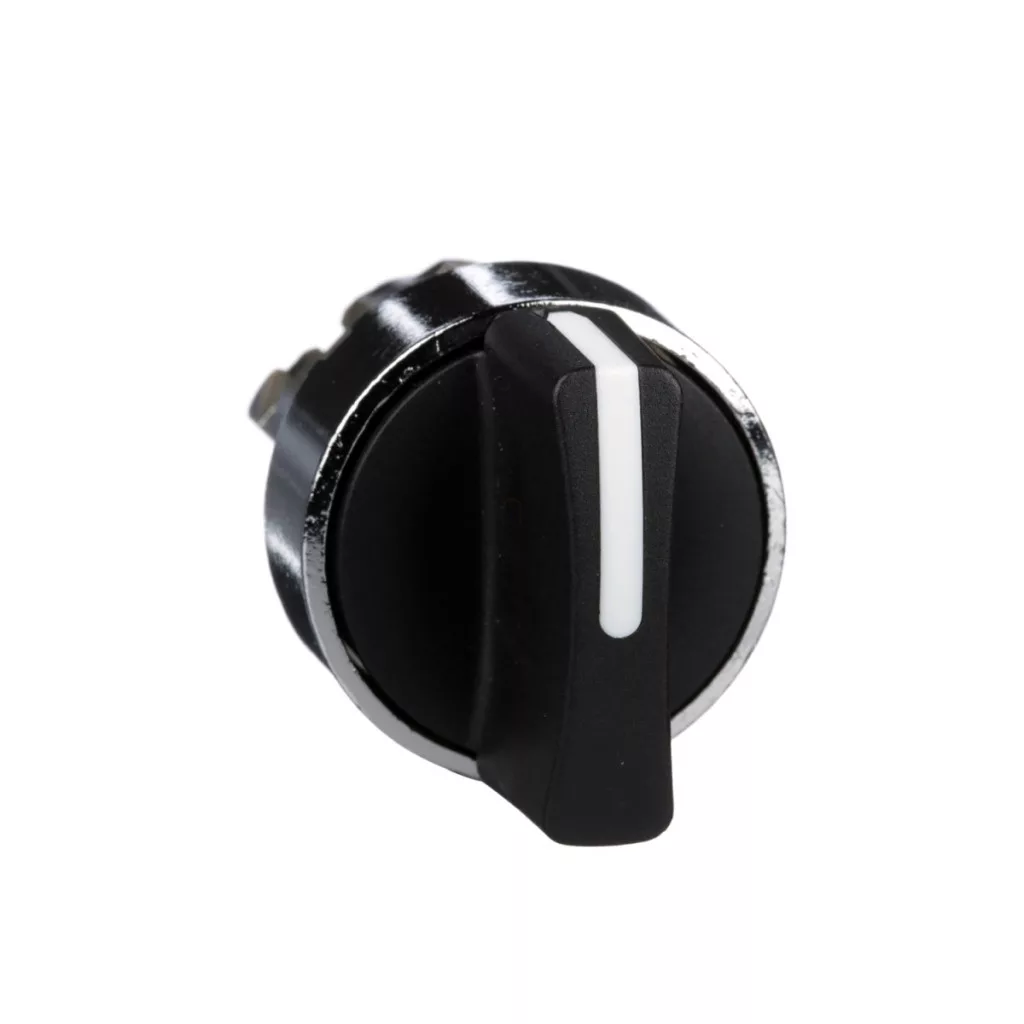

Capul de comutator metalic Schneider Electric Harmony XB4 ZB4BD2 este un element de comutare industrial de înaltă calitate, care asigură fiabilitate și durabilitate maxime chiar și în cele mai solicitante medii industriale. Acest produs face parte din gama Harmony XB4, recunoscută la nivel mondial pentru siguranța de funcționare și calitatea premium. ZB4BD2 este un cap de comutator standard, de culoare neagră, cu diametrul de 22 mm, care oferă o funcționalitate de comutare cu două poziții (90°). Comutatorul are un design de tip „stay put”, ceea ce înseamnă că rămâne în poziția respectivă după comutare, până când este mutat manual în cealaltă poziție. Mânerul standard negru are un design ergonomic, fiind ușor și precis de manevrat, chiar și cu mănuși de lucru. Produsul are o ramă din metal cromat, care asigură nu doar un aspect estetic, ci și o protecție mecanică sporită. Parametrii tehnici ai capului comutatorului ZB4BD2 sunt remarcabili. Produsul este extrem de rezistent la factorii de mediu, fapt confirmat și de clasele de protecție IP ridicate: IP67, IP69 și IP69K, fiind astfel perfect protejat împotriva pătrunderii prafului și a apei, precum și împotriva spălării cu presiune ridicată până la 7000000 Pa (la 55 °C, de la o distanță de 0,1 m). Clasificarea NEMA este NEMA 13 și NEMA 4X, iar rezistența la impact este IK06 conform standardului IEC 50102. Aceste caracteristici fac comutatorul ideal pentru medii în care este necesară curățarea sau spălarea periodică, de exemplu în aplicații din industria alimentară sau farmaceutică. Durata de viață mecanică este remarcabilă, ajungând până la 1.000.000 de cicluri de comutare. Capul comutatorului selector ZB4BD2 poate fi utilizat cu diferite configurații electrice: de la C3 la C8, conform codurilor C11 și C15, ceea ce permite o utilizare flexibilă cu diverse configurații de contacte. Intervalul de temperatură de funcționare al produsului este cuprins între -40 °C și +70 °C, ceea ce îl face adecvat pentru utilizarea în medii extreme. Comutatorul selectiv este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 nr. 14, UL 508 și deține certificări CSA, DNV, BV, LROS și UL. Capul comutatorului de selecție ZB4BD2 este extrem de rezistent la vibrații (5 gn, f=2-500 Hz conform IEC 60068-2-6) și la șocuri mecanice (30 gn 18 ms accelerație semisinusoidală sau 50 gn 11 ms accelerație semisinusoidală conform IEC 60068-2-27). Dimensiunile CAD ale produsului: lățime 29 mm, înălțime 29 mm, adâncime 44 mm. Dimensiunile de montare și detaliile decupajului panoului sunt disponibile în documentația produsului, facilitând astfel proiectarea și instalarea. Este alegerea ideală pentru proiectanții și instalatorii de sisteme de automatizare și control, deoarece se instalează ușor și asigură o funcționare fiabilă pe termen lung.
Schneider Electric Harmony XB4 - ZB4BD2 - cap de comutator metalic, Ø22, cu 2 poziții, negru - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Cap pentru comutator selector
Denumire scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22 mm
Tipul capului: Standard
Cantitate minimă de vânzare: 1
Forma capului unității de semnalizare: Rotundă
Tipul comenzii: Poziție fixă
Profilul comenzii: Mâner standard negru
Informații privind poziția comenzii: 2 poziții la 90°
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 44 mm
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Cod configurație electrică: C3 Cod configurație electrică: C4 <în cazul a 6 contacte, utilizând blocuri simple și duble, fixare pe panou frontal
Cod configurație electrică: C5 <în cazul a 5 contacte, utilizând blocuri simple, fixare pe panou frontal
Cod configurație electrică: C6 <în cazul a 5 contacte, utilizând blocuri simple și duble, fixare pe panou frontal
Cod configurație electrică: C7 Cod configurație electrică: C8 Cod configurație electrică: C11 Cod configurație electrică: C15 <în cazul unui singur contact, utilizând blocuri simple, montare pe panou frontal
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatură de depozitare: -40…70 °C
Temperatură de funcționare: -40…70 °C
Categorie de supratensiune: clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție IP: IP69
Grad de protecție IP: IP69K
Grad de protecție NEMA: NEMA 13
Grad de protecție NEMA: NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-5, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
