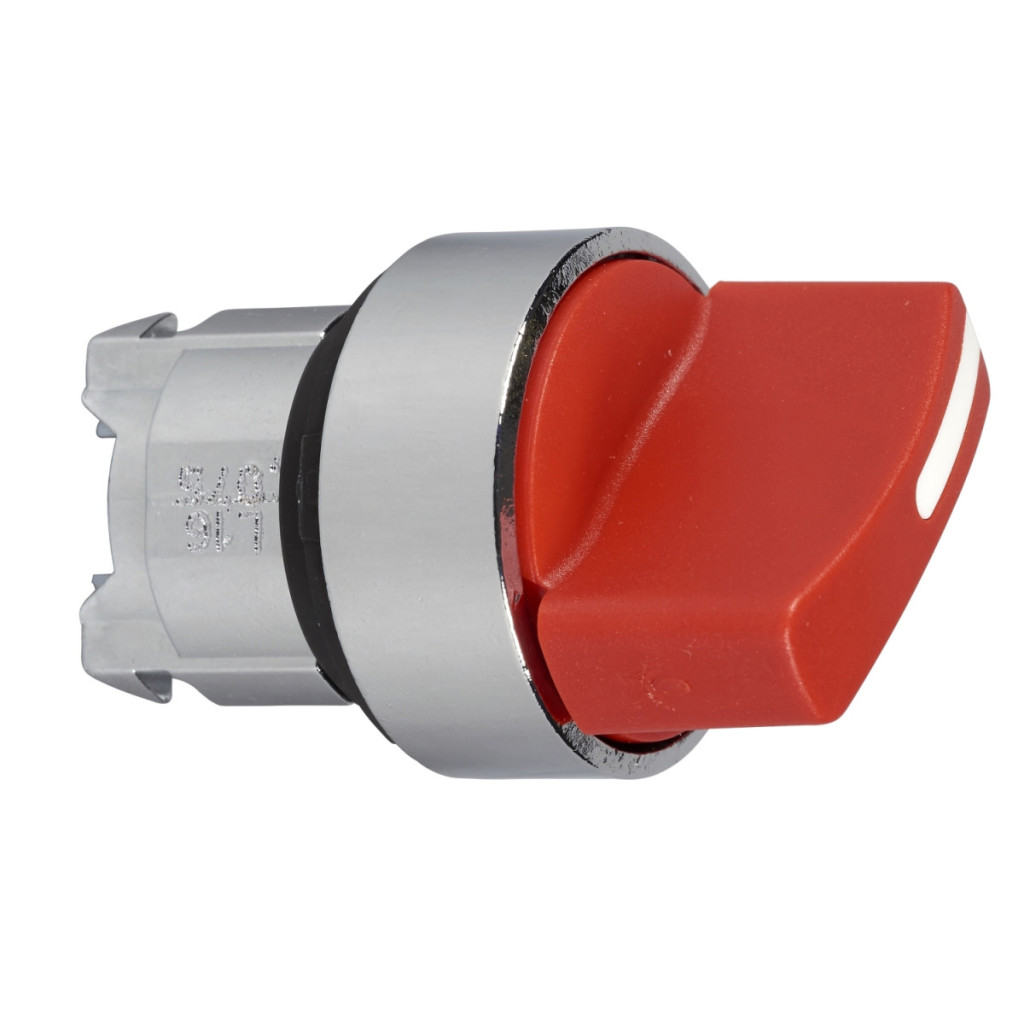

Capul comutatorului selector ZB4BD204 din gama Harmony XB4 de la Schneider Electric este un comutator industrial de înaltă calitate, care se remarcă pe piață prin fiabilitate și durabilitate. Acest comutator selector de calitate superioară, cu mâner standard roșu, se potrivește într-un orificiu de montare standard de 22 mm și are două poziții de comutare. Ca parte a familiei de produse Harmony XB4, comutatorul selector ZB4BD204 este un exemplu remarcabil al componentelor industriale de comutare de înaltă calitate ale Schneider Electric. Produsul are un cadru metalic cromat, care nu numai că oferă un aspect estetic, dar și crește semnificativ durata de viață și rezistența comutatorului în medii industriale dure. Designul mânerului standard roșu permite comutarea ușoară, dar fermă, iar unghiul de rotație de 90° oferă operatorului un feedback clar cu privire la poziția selectată. Datorită funcției „stay put”, comutatorul rămâne în poziția selectată până la următoarea operațiune. Din punct de vedere tehnic, comutatorul selector ZB4BD204 are parametri remarcabili. Produsul poate efectua 1 milion de cicluri de comutare, ceea ce înseamnă o durabilitate mecanică excepțională în aplicații industriale. Capul comutatorului are protecție IP67, IP69 și IP69K conform IEC 60529 și este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X. Acest grad ridicat de protecție permite utilizarea sa în medii în care pot apărea praf, umiditate sau chiar jeturi de apă de înaltă presiune - produsul poate rezista la un jet de apă de 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Are un grad de rezistență la impact IK06 conform IEC 50102. Comutatorul are, de asemenea, o rezistență excepțională la vibrații, fiind capabil să reziste la vibrații de 5 gn în gama de frecvențe 2-500 Hz conform IEC 60068-2-6, precum și la accelerații semisinusoidale de până la 30 gn (18 ms) sau 50 gn (11 ms) accelerație semisinusoidală conform IEC 60068-2-27. Comutatorul selector ZB4BD204 are, de asemenea, dimensiuni compacte: 29 mm lățime, 29 mm înălțime și 44 mm adâncime, ceea ce permite instalarea sa în spații înguste. Produsul poate fi utilizat într-un interval de temperatură extrem de larg, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. ZB4BD204 este compatibil cu diverse coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, C15), oferind opțiuni de aplicare flexibile cu diferite numere și tipuri de contacte. Comutatorul selector Schneider Electric ZB4BD204 are numeroase certificări internaționale, inclusiv CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, și este conform cu standardele cheie din industrie, precum IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-5, IEC 60947-1, UL 508 și JIS C8201-1. Aceste certificări garantează că produsul îndeplinește cele mai stricte cerințe de calitate și siguranță, făcându-l o alegere ideală pentru aplicații industriale critice.
Schneider Electric Harmony XB4 - ZB4BD204 - cap comutator selector metalic, Ø22, 2 poziții, roșu Date tehnice
Informații generale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate indivizibilă de unități: 1
Forma capului unității indicatoare: Rotundă
Tip acționare: Persistentă
Profil acționare: Mâner standard roșu
Informații privind poziția acționării: 2 poziții 90°
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 44 mm
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Cod compoziție electrică: C3 <6 contacte, montate frontal folosind blocuri simple
C4 <6 contacte, montate frontal folosind blocuri simple și duble
C5 <5 contacte, montate frontal folosind blocuri simple
C6 <5 contacte, montate frontal folosind blocuri simple și duble
C7 <4 contacte, montare frontală cu blocuri simple
C8 <4 contacte, montare frontală cu blocuri simple și duble
C11 <3 contacte, montare frontală cu blocuri simple
C15 <1 contact, montat frontal cu blocuri simple
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Protecție IP: IP67 conform IEC 60529, IP69, IP69K Protecție NEMA: NEMA 13, NEMA 4X Protecție IK: IK06 conform IEC 50102 Standarde și certificări Standarde: IEC 60947-5-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
