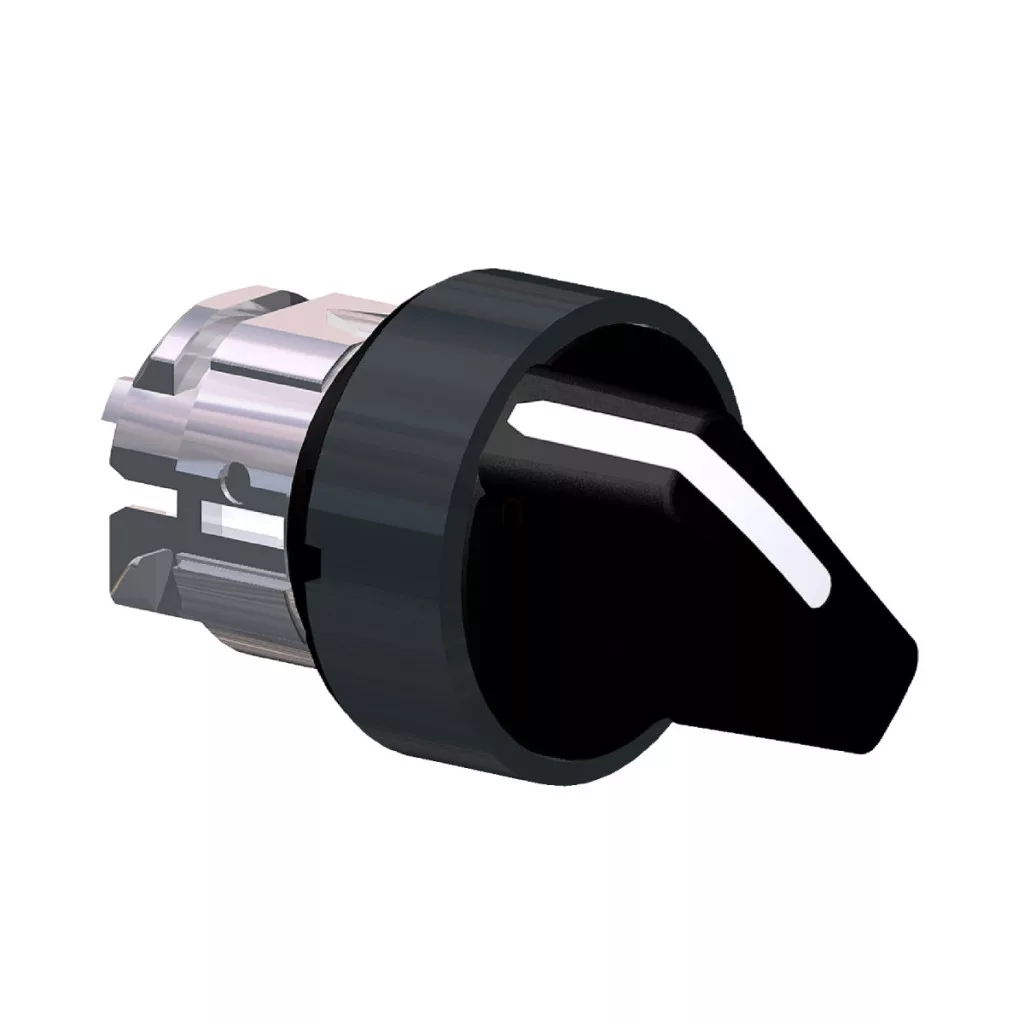

Capul de comutator din metal negru, model ZB4BD27, din gama Schneider Electric Harmony XB4, este un element de comutare industrial profesional de înaltă calitate, care asigură o funcționare fiabilă într-o gamă largă de domenii de aplicare. Capul de comutator, care se potrivește în orificiul standard de montare de 22 mm, are o manetă standard neagră și un cadru din metal negru, care asigură un aspect elegant și uniform la proiectarea panourilor de control. Capul comutatorului selector ZB4BD27 este realizat în versiune cu 2 poziții, de tip „stay put” (auto-menținere), ceea ce înseamnă că comutatorul rămâne în poziția setată până când nu este modificat manual. Comutatorul, cu un unghi de rotire de 90°, permite o utilizare flexibilă în diverse sarcini de control. Datorită designului său, este alegerea ideală pentru aplicații în care este importantă feedback-ul vizual al stării de comutare și evitarea schimbării accidentale a stării. Acest element din seria Schneider Electric Harmony XB4 are parametri tehnici remarcabili. Clasificarea de protecție IP este IP67, IP69 și IP69K, ceea ce asigură o protecție excepțională împotriva prafului și umezelii, chiar și împotriva jetului de apă de înaltă presiune (presiune de 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Conform standardului NEMA, are clasificarea NEMA 13 și NEMA 4X, în timp ce rezistența la impact este de nivel IK06 conform IEC 50102. Aceste caracteristici îl fac deosebit de valoros în medii industriale în care elementele de comutare trebuie să facă față condițiilor extreme. Durata de viață mecanică este remarcabilă: 1 000 000 de cicluri de comutație, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -40 și +70 °C, funcționând astfel în mod fiabil chiar și în condiții meteorologice extreme. Dimensiunile sale sunt compacte: 29 mm lățime, 29 mm înălțime și 44 mm adâncime, ceea ce permite o instalare care economisește spațiu. Capul de comutare ZB4BD27 este conform cu numeroase standarde internaționale, printre care IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, UL 508 și alte specificații industriale esențiale. De asemenea, dispune de mai multe certificări internaționale, precum CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, ceea ce asigură aplicabilitatea globală a produsului. Rezistența la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală, conform standardului IEC 60068-2-27, astfel încât să reziste chiar și în cele mai dure medii industriale.
Schneider Electric Harmony XB4 - ZB4BD27 date tehnice
Date generale
Gama de produse: Harmony XB4
Tip: Cap de comutator
Denumire scurtă a produsului: ZB4
Material fațadă: Metal negru
Diametru de montare: 22 mm
Formă cap: Standard
Formă cap unitate de semnalizare: Rotund
Tipul de acționare: Stay put (auto-menținere)
Profil de acționare: Mâner standard negru
Informații privind poziția: 2 poziții la 90°
Date dimensionale
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 44 mm
Caracteristici mecanice
Rezistență la spălarea cu presiune ridicată: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1 000 000 de cicluri
Codul configurației electrice:
C3 - max. 6 contacte prin utilizarea blocurilor simple pentru montarea pe panou frontal
C4 - max. 6 contacte prin utilizarea blocurilor simple și duble pentru montarea pe panou frontal
C5 - max. 5 contacte cu blocuri simple pentru montare pe panou frontal
C6 - max. 5 contacte cu blocuri simple și duble pentru montare pe panou frontal
C7 - max. 4 contacte cu blocuri simple pentru montare pe panou frontal
C8 - max. 4 contacte cu blocuri simple și duble pentru montare pe panou frontal
C11 - max. 3 contacte cu blocuri simple pentru montare pe panou frontal
C15 - max. 1 contact cu blocuri simple pentru montare pe panou frontal
Aspectul dispozitivului: Element de bază
Date de mediu
Tratament de protecție: TH
Temperatura de depozitare: -40…70 °C
Temperatura de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-5, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27
Instrucțiuni de montare
Grosime minimă a plăcii de circuit: 1,6 mm / 0,06 in.
Diametrul decupajului: 22,4 mm ± 0,1 / 0,88 in. ± 0,004
Orientarea corpului/gulerului de fixare ZB4 BZ009: ± 2°30' (cu excepția decupajelor marcate cu a și b).
Cuplul de strângere al șuruburilor ZBZ 006: 0,6 N.m (5,3 lbf.in) max.
