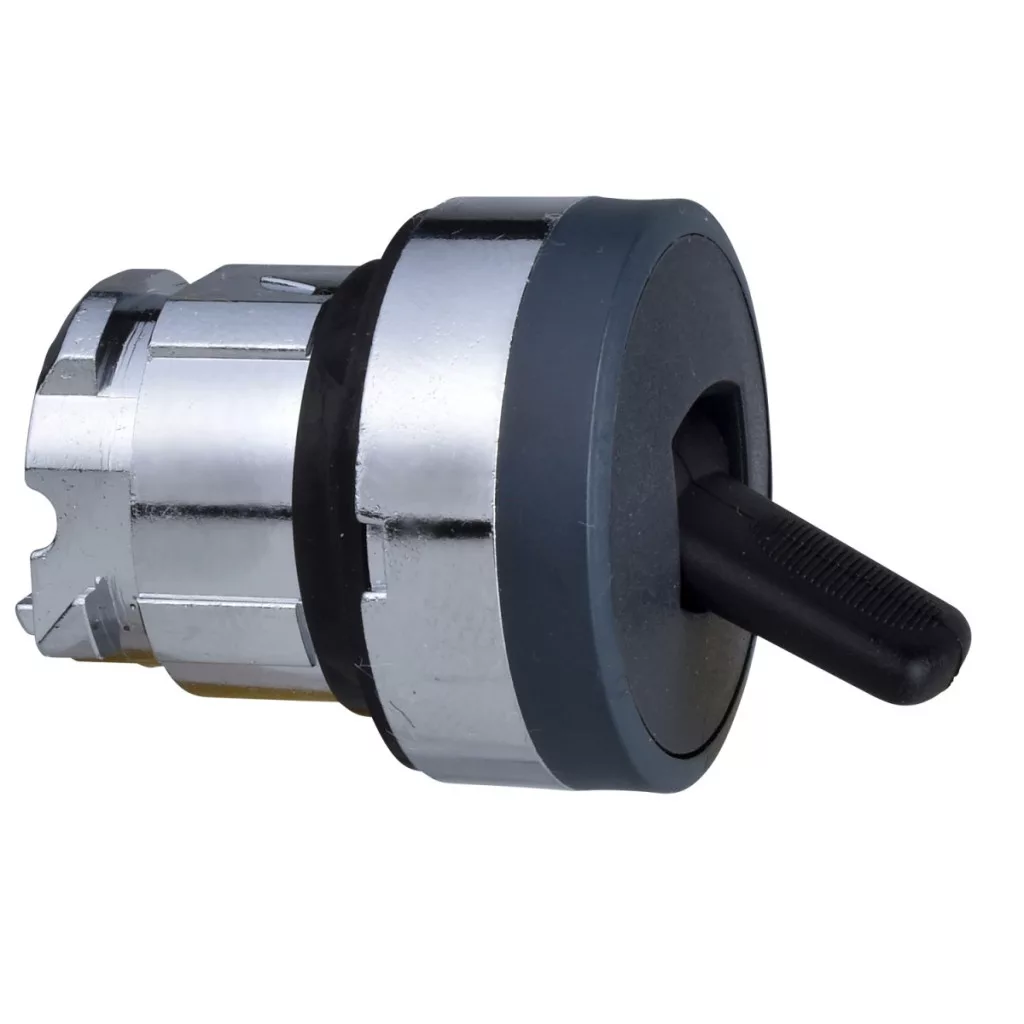

Capul de comutator ZB4BD28 din seria Schneider Electric Harmony XB4 este un element de comandă de calitate profesională, conceput pentru mediul industrial, care se remarcă prin construcția sa robustă și funcționarea fiabilă. Acest comutator basculant negru, cu 2 poziții și diametrul de 22 mm, este o componentă esențială pentru construirea panourilor de control industriale și a sistemelor de automatizare. Produsul are o ramă metalică cromată, care nu numai că asigură un aspect estetic, dar și crește semnificativ durata de viață și rezistența comutatorului. Designul basculant negru nu numai că oferă utilizatorului un feedback vizual clar cu privire la starea comutatorului, dar asigură și o manevrare ergonomică. Capul comutatorului selector ZB4BD28 este de tip „stay put” (fix), ceea ce înseamnă că comutatorul rămâne în poziția selectată după acționare, formând un unghi de 90 de grade între cele două poziții. Acest lucru este deosebit de util în aplicațiile în care este importantă verificarea vizuală a stării setate. ZB4BD28 are parametri tehnici excepționali, care îl fac potrivit chiar și pentru utilizarea în cele mai exigente medii industriale. Comutatorul are o durată de viață mecanică de 500 000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Gradul său de protecție este IP69 și IP69K conform standardului IEC 60529, ceea ce înseamnă că este complet protejat împotriva prafului și a jetului de apă de înaltă presiune și temperatură. Acest comutator rezistă la un jet de apă cu o presiune de până la 7 000 000 Pa și o temperatură de 55 °C, de la o distanță de 0,1 m, ceea ce îl face ideal pentru medii în care se efectuează curățarea regulată cu presiune ridicată. Conform standardului american NEMA, produsul este clasificat NEMA 13 și NEMA 4X, ceea ce reprezintă o dovadă suplimentară a capacităților sale excepționale de protecție. Clasificarea IK06 confirmă rezistența sa la șocuri mecanice. ZB4BD28 oferă opțiuni flexibile de instalare, suportând mai multe configurații electrice: în cazul codului C11, utilizând maximum 3 contacte cu blocuri simple în montare frontală, în cazul codului C12, utilizând maximum 6 contacte cu blocuri simple în montare frontală, în cazul codului C15, utilizând maximum 1 contact cu blocuri simple în montare frontală, precum și în cazul codului C13, utilizând maximum 6 contacte cu blocuri simple și duble în montare frontală. Produsul poate fi utilizat într-un interval de temperatură de depozitare și funcționare cuprins între -40...+70 °C, ceea ce asigură o funcționare fiabilă chiar și în condiții de mediu extreme. În plus, comutatorul are o rezistență excelentă la vibrații, rezistând la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și la șocuri de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BD28 - cap de comutator metalic, Ø22, 2 poziții, basculant, negru date tehnice
Date generale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Caracteristici tehnice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 45 mm
Forma capului unității de semnalizare: Rotund
Tipul acționatorului: stay put (fix)
Profilul acționatorului: Comutator basculant negru
Informații privind poziția acționatorului: 2 poziții la 90°
Durată de viață mecanică: 500.000 de cicluri
Categorie de supratensiune: Clasa I conform IEC 60536
Rezistență la spălare cu presiune ridicată: 7 000 000 Pa la 55 °C, distanță: 0,1 m
Coduri electrice
C11: max. 3 contacte cu blocuri simple în montare frontală
C12: max. 6 contacte cu blocuri simple în montare pe panou frontal
C15: max. 1 contact cu blocuri simple în montare pe panou frontal
C13: max. 6 contacte cu blocuri simple și duble în montare pe panou frontal
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Grad de protecție IP: IP69 conform IEC 60529, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, CSA C22.2 nr. 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
