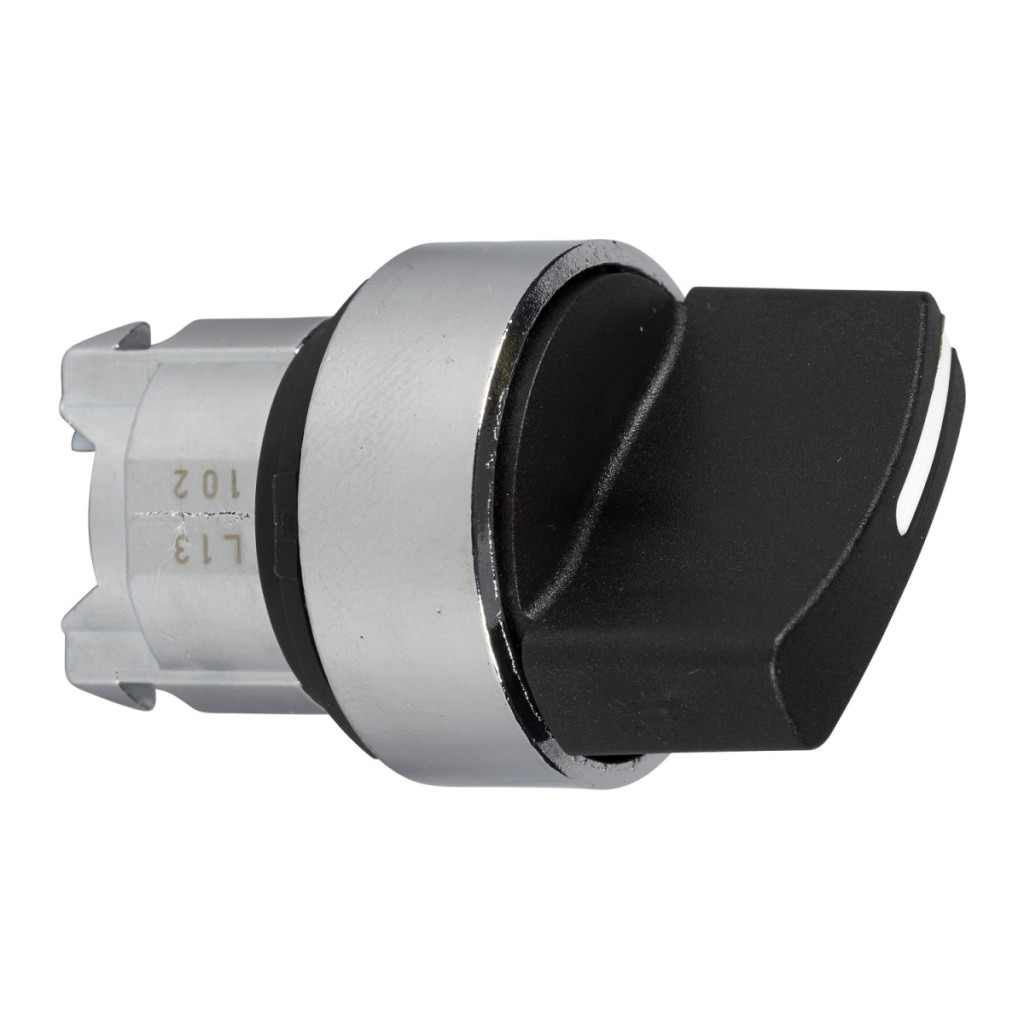

Capul comutatorului selector Schneider Electric Harmony XB4 seria ZB4BD2TQ este un dispozitiv de comutare industrial profesional care se remarcă pe piață prin funcționarea fiabilă și designul durabil. Acest produs face parte din familia de produse premium Harmony XB4 de la Schneider Electric, recunoscută la nivel mondial pentru calitatea și durabilitatea sa. ZB4BD2TQ este un comutator standard negru cu cadru metalic cromat cu diametrul de 22 mm, care are două poziții (unghi de rotație de 90°) și o funcție „stay put”, ceea ce înseamnă că rămâne în poziția selectată după comutare. Designul standard, rotund, al produsului permite o aplicare universală în diverse medii industriale. Este important de menționat că acest articol este disponibil în pachete de 100 de bucăți, ceea ce îl face o alegere ideală pentru proiecte mai mari sau pentru clienții care utilizează în mod regulat acest tip de element de comutare. Parametrii tehnici ai capului comutatorului selector ZB4BD2TQ sunt impresionanți. Componenta oferă un nivel remarcabil de protecție, dovadă fiind clasele de protecție IP67, IP69 și IP69K, ceea ce o face complet rezistentă la pătrunderea prafului și a apei, precum și protejată împotriva spălării cu presiune înaltă (până la 7000000 Pa la 55 °C de la o distanță de 0,1 m). Are protecție NEMA 13 și NEMA 4X conform standardelor NEMA, iar rezistența la impact este garantată de clasa IK06. Intervalul larg de temperaturi de funcționare (-40...70 °C) permite utilizarea sa în condiții de mediu extreme. Durata de viață mecanică este remarcabilă, ZB4BD2TQ fiind capabil să reziste la până la 1.000.000 de cicluri de comutare, asigurând o funcționare pe termen lung, fără probleme. Sunt posibile mai multe configurații în ceea ce privește ansamblul electric (conform codurilor C3, C4, C5, C6, C7, C8, C11, C15), permițând o aplicare flexibilă pentru sarcini de comutare cu numere și dispuneri diferite ale contactelor. Produsul a fost supus, de asemenea, diverselor teste de rezistență la vibrații și șocuri: rezistență la vibrații de 5 gn (în gama de frecvențe 2-500 Hz) și rezistență la șocuri de 30 gn (18 ms) și 50 gn (11 ms) cu accelerație semiondă sinusoidală. ZB4BD2TQ este conform cu numeroase standarde și certificări internaționale, inclusiv UL 508, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4 și JIS C8201-1. Calitatea și conformitatea produsului sunt susținute și de certificări din partea unor organizații recunoscute, precum BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL. Această recunoaștere internațională extinsă sporește și mai mult fiabilitatea și aplicabilitatea ZB4BD2TQ în proiecte globale.
Specificații tehnice Harmony XB4 ZB4BD2TQ
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Unitate de vânzare: 100 buc. Rotundă
Tipul actuatorului: Fix (permanent)
Profilul actuatorului: Mâner standard negru
Informații privind poziția actuatorului: 2 poziții 90°
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 44 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Coduri de asamblare electrică: C3, C4, C5, C6, C7, C8, C11, C15 (pentru diverse configurații de contact)
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40 până la 70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-5, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
