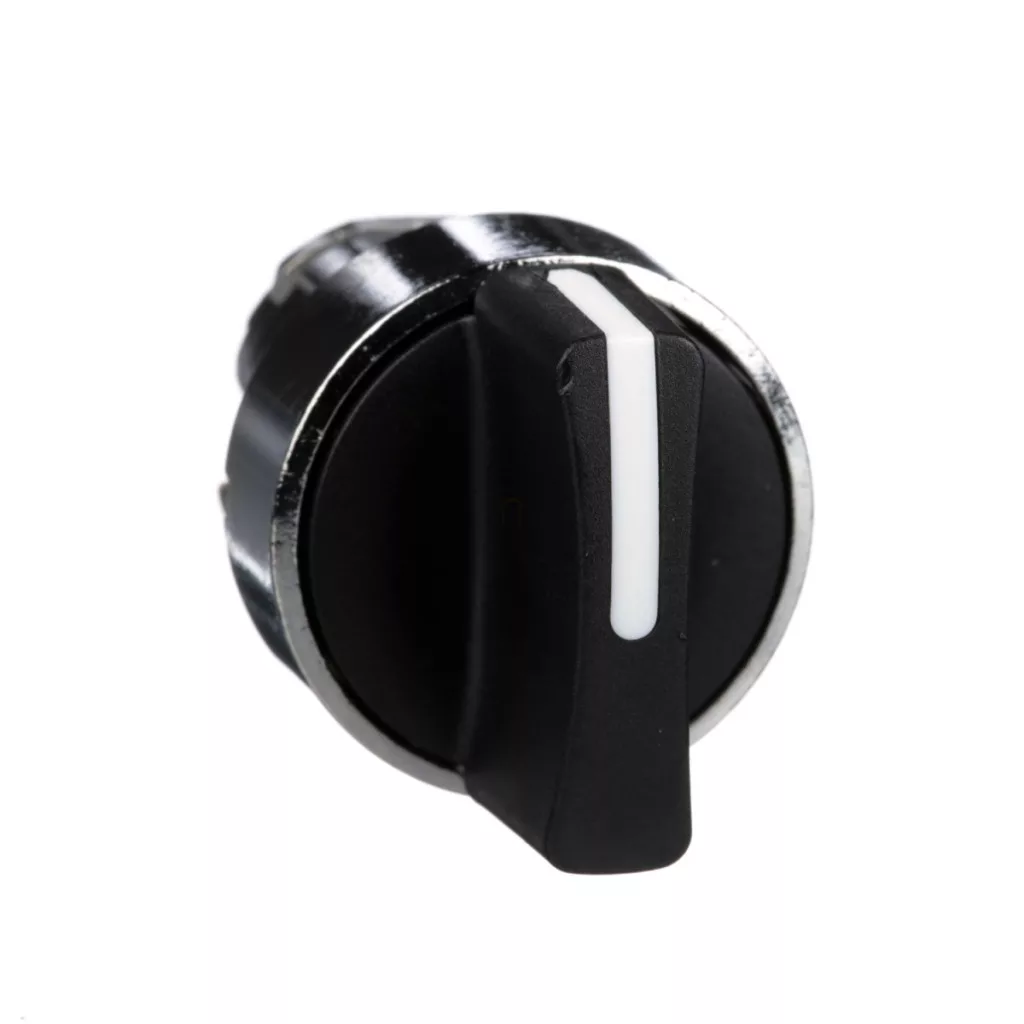

Capul de comutator Schneider Electric Harmony XB4 (ZB4BD3) este un accesoriu perfect pentru aplicațiile de control industrial, fiind fabricat din materiale de înaltă calitate și oferind o durabilitate excepțională. Acest cap de comutator de selecție cu diametrul de 22 mm, cu 3 poziții, de culoare neagră, face parte din gama de produse Harmony XB4, fiind fabricat în conformitate cu cerințele de calitate ridicate ale Schneider Electric. Capul comutatorului ZB4BD3 are o ramă metalică cromată, care nu numai că asigură un aspect estetic, dar oferă și o protecție mecanică remarcabilă în timpul utilizării zilnice. Datorită nivelurilor de protecție IP67, IP69 și IP69K, acesta este perfect adecvat pentru utilizarea în medii în care are loc spălarea cu presiune ridicată sau în condiții dure. Produsul rezistă chiar și la jeturi de apă cu o presiune de 7.000.000 Pa și o temperatură de 55 °C, de la o distanță de până la 0,1 metri, ceea ce îl face ideal pentru utilizarea în industria alimentară, chimică sau în alte domenii cu cerințe ridicate de igienă. Clasificările NEMA 13 și NEMA 4X oferă o dovadă suplimentară a capacităților excelente de protecție ale produsului. Comutatorul selector are 3 poziții (cu o rotire de +/- 45°) și este realizat în versiune „stay put” (cu poziție fixă), ceea ce înseamnă că rămâne în poziția setată de operator după rotire. Mânerul standard negru are un design ergonomic, fiind ușor de prins și de manevrat chiar și cu mănuși. Capul comutatorului are o formă rotundă, care se potrivește cu forma obișnuită a comutatoarelor industriale. Durata de viață mecanică a produsului este extrem de mare, de 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensă. Capul comutatorului selector ZB4BD3 poate fi utilizat cu numeroase configurații electrice, conform diferitelor coduri (C3, C4, C5, C6, C7, C8, C11), ceea ce asigură o aplicabilitate flexibilă. Aceste coduri determină posibilitățile de amplasare a blocurilor și numărul de contacte utilizabile. Capul comutatorului poate gestiona până la 6 contacte cu diferite combinații de blocuri de contacte. Opțiunile de conectare sunt versatile: poate fi utilizat cu borne cu șurub, conectori de tip mufă, montat pe placă de circuit imprimat sau cu conectori Faston. Produsul poate fi utilizat și depozitat la temperaturi ambientale cuprinse între -40 și +70 °C, ceea ce asigură o gamă largă de aplicații în diverse medii industriale. De asemenea, îndeplinește cerințele stricte de rezistență la impact IK06 conform standardului IEC 50102. Rezistența la vibrații este de 5 gn (f= 2...500 Hz) conform standardului IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală, conform standardului IEC 60068-2-27. Produsul este conform cu numeroase standarde internaționale (IEC, UL, CSA, JIS) și deține certificări CSA, DNV, BV, LROS și UL, ceea ce asigură aplicabilitatea sa la nivel global.
Schneider Electric Harmony XB4 - ZB4BD3 - cap de comutator metalic, Ø22, cu 3 poziții, negru - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator
Denumire scurtă a produsului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22 mm
Tipul capului: Standard
Tipul unității: Element de bază
Caracteristici de funcționare
Forma manetei: Rotund
Tipul acționatorului: Stay put (poziție fixă)
Profilul acționatorului: Mâner standard negru
Informații privind poziția: 3 poziții +/- 45°
Date tehnice
Durată de viață mecanică: 1.000.000 de cicluri
Nivel de protecție IP: IP67, IP69, IP69K (conform IEC 60529)
Protecție NEMA: NEMA 13, NEMA 4X
Protecție IK: IK06 (conform IEC 50102)
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Condiții de mediu
Tratament de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Conformitate și certificate
Standarde: IEC 60947-5-5, IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Certificări ale produsului: CSA, DNV, BV, LROS, UL listed
Caracteristici mecanice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 44 mm
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
Compoziție electrică
Cod de compoziție electrică: C3 - <6 contacte cu utilizarea blocurilor simple pentru montare frontală
Cod de compoziție electrică: C4 - <6 contacte cu utilizarea blocurilor simple și duble pentru montare frontală
Cod de compoziție electrică: C5 - <5 contacte cu blocuri simple pentru montare frontală
Cod de asamblare electrică: C6 - <5 contacte cu blocuri simple și duble pentru montare frontală
Cod de asamblare electrică: C7 - <4 contacte cu blocuri simple pentru montare frontală
Cod de asamblare electrică: C8 - <4 contacte cu blocuri simple și duble pentru montare frontală
Cod de asamblare electrică: C11 - <3 contacte cu blocuri simple pentru montare frontală
