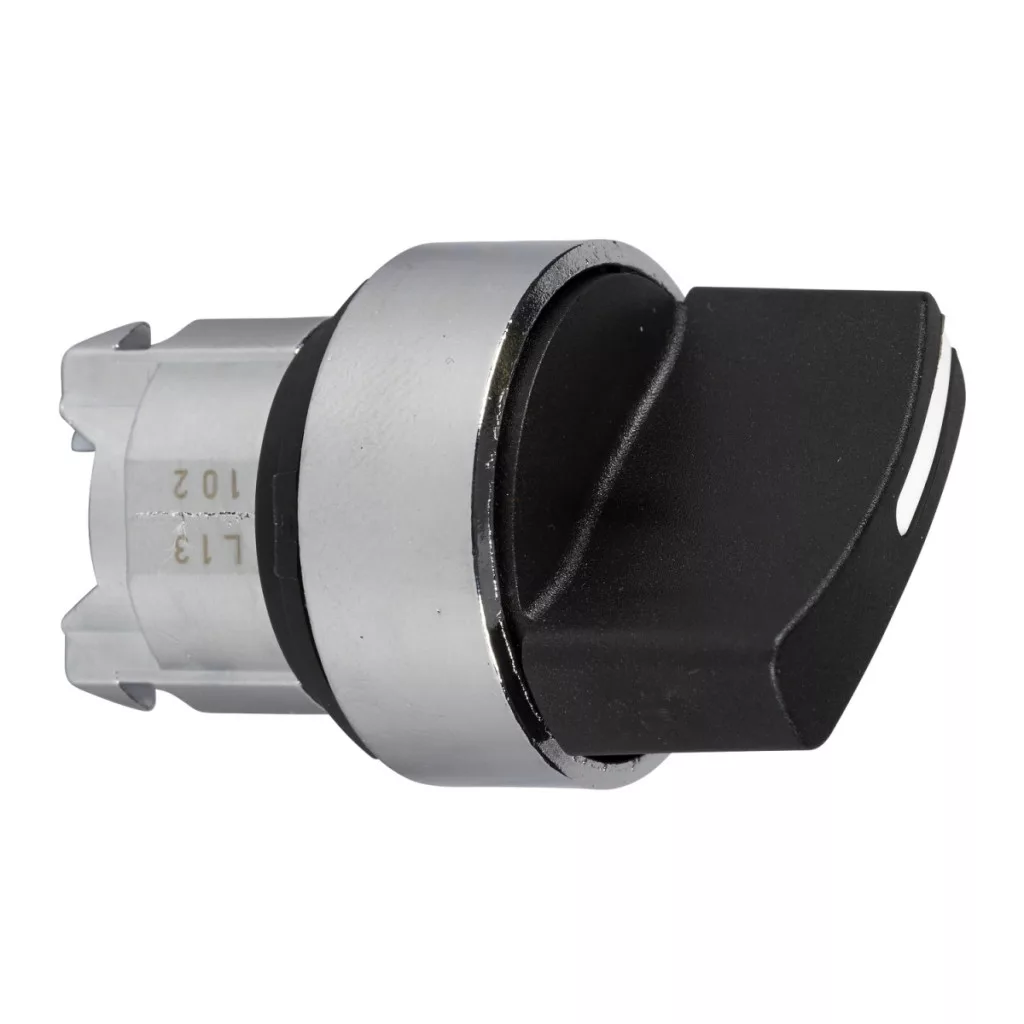

Capul de comutator ZB4BD3TQ, parte a gamei Schneider Electric Harmony XB4, este un element de comandă industrial profesional, care se remarcă pe piață prin durabilitatea și fiabilitatea sale excepționale. Acest cap de comutator selector cu 3 poziții, prevăzut cu mâner standard negru, este disponibil în pachete de 100 de bucăți, fiind astfel alegerea ideală pentru proiecte industriale de anvergură sau pentru producția în serie. Produsul are un diametru standard de fixare de 22 mm, ceea ce îl face compatibil cu majoritatea tablourilor de distribuție și panourilor de comandă industriale. Designul capului comutatorului permite rotirea cu ±45° în trei poziții diferite, în care comutatorul se blochează automat (funcția „stay put”). Fața frontală din metal cromat nu numai că este rezistentă, dar conferă produsului un aspect elegant, rezistând în același timp mediului industrial dur. Capul comutatorului are o formă rotundă, cu mâner standard negru, care asigură o utilizare ergonomică pentru operator. Capul comutatorului selector ZB4BD3TQ se mândrește cu parametri tehnici remarcabili. Durata de viață mecanică este de cel puțin 1.000.000 de cicluri de comutare, ceea ce înseamnă o durabilitate excepțională chiar și în cazul utilizării intensive. Gradele de protecție IP67, IP69 și IP69K asigură protecție completă împotriva prafului și umezelii, precum și protecție împotriva spălării cu presiune înaltă (până la 7.000.000 Pa, la 55 °C, de la o distanță de 0,1 m). Acest lucru este deosebit de util în industriile în care curățarea periodică a echipamentelor este o cerință, cum ar fi industria alimentară sau farmaceutică. În plus, capul de comutare este conform cu standardele NEMA 13 și NEMA 4X, ceea ce reprezintă o dovadă suplimentară a fiabilității sale în diverse condiții de mediu. ZB4BD3TQ are o gamă largă de temperaturi de funcționare (de la -40 °C la +70 °C), ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Produsul rezistă la vibrații de 5 gn (în intervalul de frecvență 2-500 Hz) conform standardului IEC 60068-2-6, precum și la accelerații sinusoidale de 30 gn (18 ms) și 50 gn (11 ms) conform standardului IEC 60068-2-27. Această construcție robustă garantează o funcționare fiabilă chiar și în cazul unor solicitări mecanice intense. Capul comutatorului poate fi utilizat cu diverse configurații electrice, conform fișei tehnice, cu coduri de la C3 la C11, care permit un număr diferit de contacte cu blocurile simple și duble cu montare frontală. Această versatilitate permite adaptarea comutatorului la numeroase aplicații de control diferite. Rezistența la șocuri conform clasei IK06 oferă o protecție suplimentară împotriva impacturilor mecanice. Produsul este conform cu numeroase standarde internaționale, printre care IEC 60947-5-1, CSA C22.2 No 14, UL 508 și multe alte specificații, și deține certificări CSA, DNV, BV, LROS și UL, ceea ce demonstrează angajamentul Schneider Electric față de calitate și siguranță.
Specificații tehnice ZB4BD3TQ
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator de selecție
Denumire scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22 mm
Tipul capului: Standard
Vânzare în cantități indivizibile: 100
Forma capului unității de semnalizare: Rotund
Tipul manetei: stay put (fixă)
Profilul manetei: Mâner standard negru
Informații privind poziția manetei: 3 poziții +/- 45°
Date dimensionale
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 44 mm
Rezistență
Rezistență la spălare cu presiune ridicată: 7000000 Pa la o temperatură de 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Cod compoziție electrică: C3 - <6 contacte cu blocuri simple în prima montare
C4 - <6 contacte cu blocuri simple și duble în prima montare
C5 - <5 contacte cu blocuri simple în prima montare
C6 - <5 contacte cu blocuri simple și duble în prima montare
C7 - <4 contacte cu blocuri simple în prima montare
C8 - <4 contacte cu blocuri simple și duble în prima montare
C11 - <3 contacte cu blocuri simple în prima montare
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului în timpul depozitării: -40…70 °C
Temperatura mediului în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I, conform standardului IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-5, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații sinusoidale de jumătate de ciclu conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații sinusoidale de jumătate de ciclu conform IEC 60068-2-27
