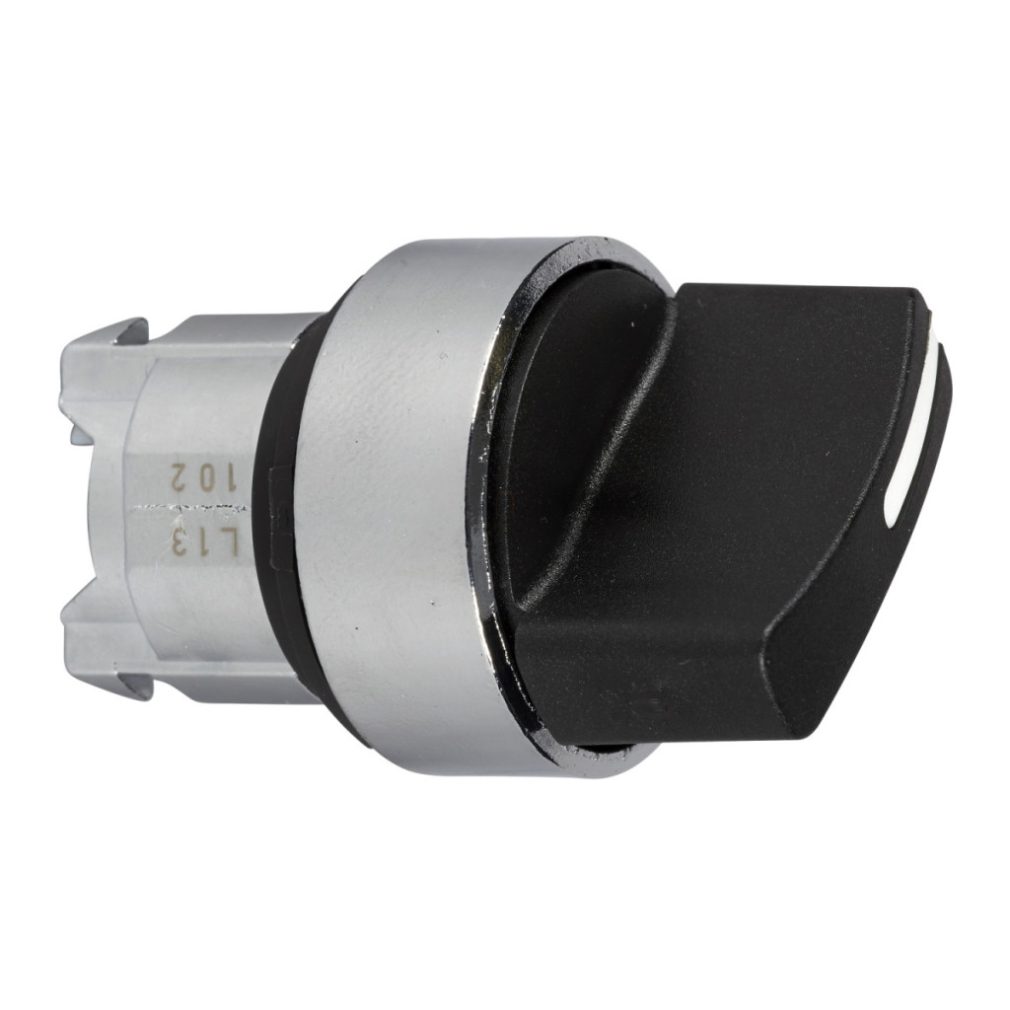

Schneider Electric Harmony XB4 ZB4BD4 este un comutator selector metalic de calitate superioară, care oferă o soluție excelentă pentru utilizarea în medii industriale. Acest comutator selector negru cu un diametru de 22 mm face parte din gama de produse fiabile Harmony XB4, recunoscută la nivel mondial pentru designul robust și durata lungă de viață. Modelul ZB4BD4 este un comutator selector cu 2 poziții, cu revenire prin arc de la dreapta la stânga. Comutatorul, cu mâner standard negru, este fabricat cu un cadru metalic cromat, care nu numai că îi conferă un aspect estetic, dar asigură și o rezistență remarcabilă în medii industriale dure. Capul comutatorului are un design rotund și permite un unghi de rotație de 90° între cele două poziții. Parametrii tehnici ai capului comutatorului selector Schneider Electric ZB4BD4 sunt impresionanți. Datorită claselor de protecție IP67, IP69 și IP69K, este complet rezistent la praf și apă și poate fi utilizat chiar și în timpul spălării cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a rezistenței excelente a produsului la mediul înconjurător. Clasa de rezistență la impact IK06 garantează protecția împotriva impactului mecanic. Produsul poate fi utilizat la temperaturi ambientale cuprinse între -40 și 70 °C, permițând o gamă largă de aplicații chiar și în cele mai dure condiții. ZB4BD4 are o durată de viață mecanică excepțională de 1.000.000 de cicluri, asigurând o funcționare fiabilă pe termen lung. Codurile de compoziție electrică (C3, C4, C5, C6, C7, C8, C11, C15) oferă utilizatorilor diverse opțiuni de conectare pentru montarea pe panoul frontal cu blocuri simple și duble. Produsul aparține categoriei de supratensiune Clasa I conform IEC 60536. Capul comutatorului selector este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1 și JIS C8201-1. De asemenea, are numeroase certificări, precum BV, CSA, DNV, LROS (Lloyds register of shipping) și UL, care confirmă conformitatea globală și calitatea produsului. Capul comutatorului selector Schneider Electric ZB4BD4 este rezistent la vibrații (5 gn, f= 2…500 Hz) și șocuri (30 gn pentru 18 ms și 50 gn pentru 11 ms cu accelerație semisinusoidală). Capul comutatorului selector ZB4BD4 este compact, cu o lățime și înălțime totală de 29 mm și o adâncime de 44 mm conform CAD, ceea ce facilitează instalarea sa chiar și în panouri de control înguste. Pentru instalare, trebuie realizat un orificiu cu diametrul de 22,5 mm în panou. Dispune de o serie de opțiuni de conectare pentru compatibilitate electrică, inclusiv terminale cu șurub, conectori plug-in, placă de circuit imprimat sau conectori Faston.
Date tehnice ZB4BD4
Informații generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Cantitate minimă de comandă: 1
Forma capului indicatorului: Rotundă
Tip operator: Revenire cu arc de la dreapta la stânga
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 2 poziții 90°
Culoarea capacului/actuatorului sau lentilei: Negru
Dimensiuni
Lățime totală conform CAD: 29 mm
Înălțime totală conform CAD: 29 mm
Adâncime totală conform CAD: 44 mm
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Caracteristici electrice
Cod compoziție electrică:
C3 max. 6 contacte utilizând blocuri individuale în montarea pe panoul frontal
C4 max. 6 contacte utilizând blocuri individuale și duble în montarea pe panoul frontal
C5 max. 5 contacte utilizând blocuri individuale în montarea pe panoul frontal
C6 max. 5 contacte utilizând blocuri simple și duble în montarea pe panoul frontal
C7 max. 4 contacte utilizând blocuri simple în montarea pe panoul frontal
C8 max. 4 contacte utilizând blocuri simple și duble în montarea pe panoul frontal
C11 max. 3 contacte utilizând blocuri simple în montarea pe panoul frontal
C15 max. 1 contact utilizând blocuri simple în montarea pe panoul frontal
Aspectul produsului
Afișaj dispozitiv: Element de bază
