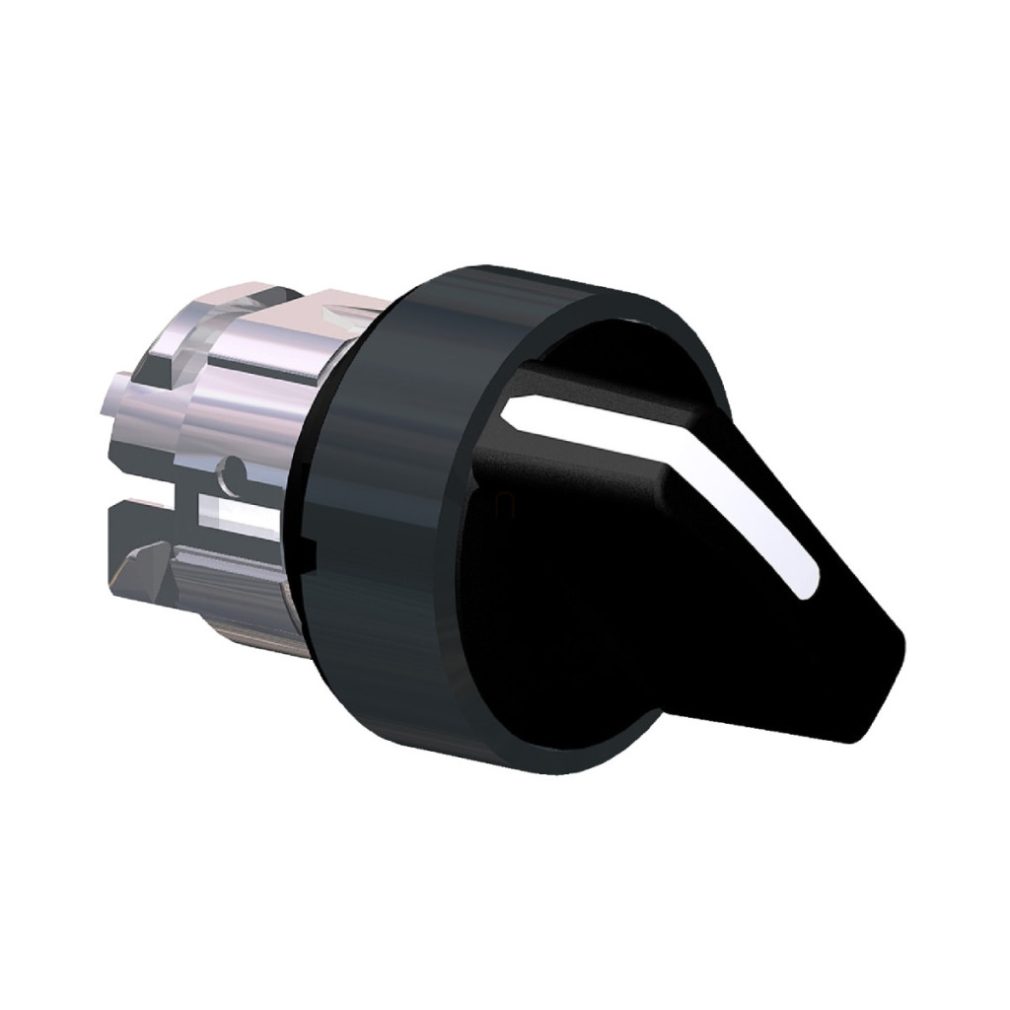

Capul comutatorului selector Schneider Electric Harmony XB4 seria ZB4BD47 este un element de comutare industrial extrem de fiabil, fiind alegerea perfectă pentru sisteme de control profesionale și panouri de control. Acest comutator selector negru, cu diametrul de 22 mm, are două poziții și revenire cu arc dreapta-stânga, fiind ideal pentru funcții de comutare temporară în care revenirea automată la poziția implicită este esențială. Capul comutatorului selector ZB4BD47 face parte din familia de produse Harmony XB4, una dintre cele mai cunoscute și populare serii de dispozitive de comutare utilizate în medii industriale. Cu o placă frontală din metal negru și un mâner standard din plastic negru, capul comutatorului este ușor de recunoscut și de utilizat. Diametrul de montare de 22,5 mm este un standard industrial, ceea ce îl face compatibil cu majoritatea panourilor de comutare și consolelor de control. Capul comutatorului selector ZB4BD47 are parametri tehnici remarcabili. Clasele de protecție IP67, IP69 și IP69K asigură rezistența comutatorului la praf, apă și chiar spălare cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). De asemenea, are clasificări NEMA 13 și NEMA 4X și rezistență la impact IK06 conform IEC 50102. Comutatorul funcționează în mod fiabil chiar și în condiții de temperatură extremă, cu un interval de temperatură de funcționare și depozitare de la -40 °C la +70 °C. Durata sa de viață mecanică este de cel puțin 1.000.000 de cicluri de comutare, ceea ce înseamnă o durabilitate remarcabilă chiar și în condiții de utilizare intensivă. Capul comutatorului selector ZB4BD47 poate fi utilizat cu o serie de coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11, C15), permițând diferite configurații de contact în funcție de cerințele aplicației. Montarea frontală este simplă și se pot utiliza blocuri simple și duble. Produsul are un unghi de comutare de 90° între cele două poziții. Dimensiunile capului comutatorului sunt compacte: 29 mm × 29 mm × 44 mm (lățime × înălțime × adâncime). Capul comutatorului selector ZB4BD47 este utilizat pe scară largă în industrie, în special în aplicații în care funcționarea fiabilă și ușurința utilizării sunt importante. Este o alegere ideală pentru echipamente de mașini, panouri de control, linii de producție și sisteme de automatizare industrială. Produsul este conform cu o serie de standarde internaționale, inclusiv JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1 și JIS C8201-1. Produsul a fost certificat de BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL, printre altele, și poate fi utilizat la nivel mondial în diverse industrii.
Schneider Electric Harmony XB4 - ZB4BD47 - date tehnice ale comutatorului selector metalic
Informații de bază
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB4
Material placă frontală: Metal negru
Diametru de montare: 22,5 mm
Formă cap: Standard
Cantitate minimă de comandă: 1 buc.
Forma capului unității indicatoare: Rotundă
Tip operator: Revenire cu arc de la dreapta la stânga
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 2 poziții 90°
Culoarea operatorului/capacului: Negru
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 44 mm
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri de comutare
Cod de asamblare electrică: C3 <6 contacte cu blocuri simple pentru montare frontală
C4 <6 contacte cu blocuri simple și duble pentru montare frontală
C5 <5 contacte cu blocuri simple pentru montare frontală
C6 <5 contacte cu blocuri simple și duble pentru montare frontală
C7 <4 contacte cu blocuri simple pentru montare frontală
C8 <4 contacte cu blocuri simple și duble pentru montare frontală
C11 <3 contacte cu blocuri simple pentru montare frontală
C15 <1 contact cu blocuri simple pentru montare frontală
Proiectarea dispozitivului: Element de bază
Parametri de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Parametri mecanici
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
