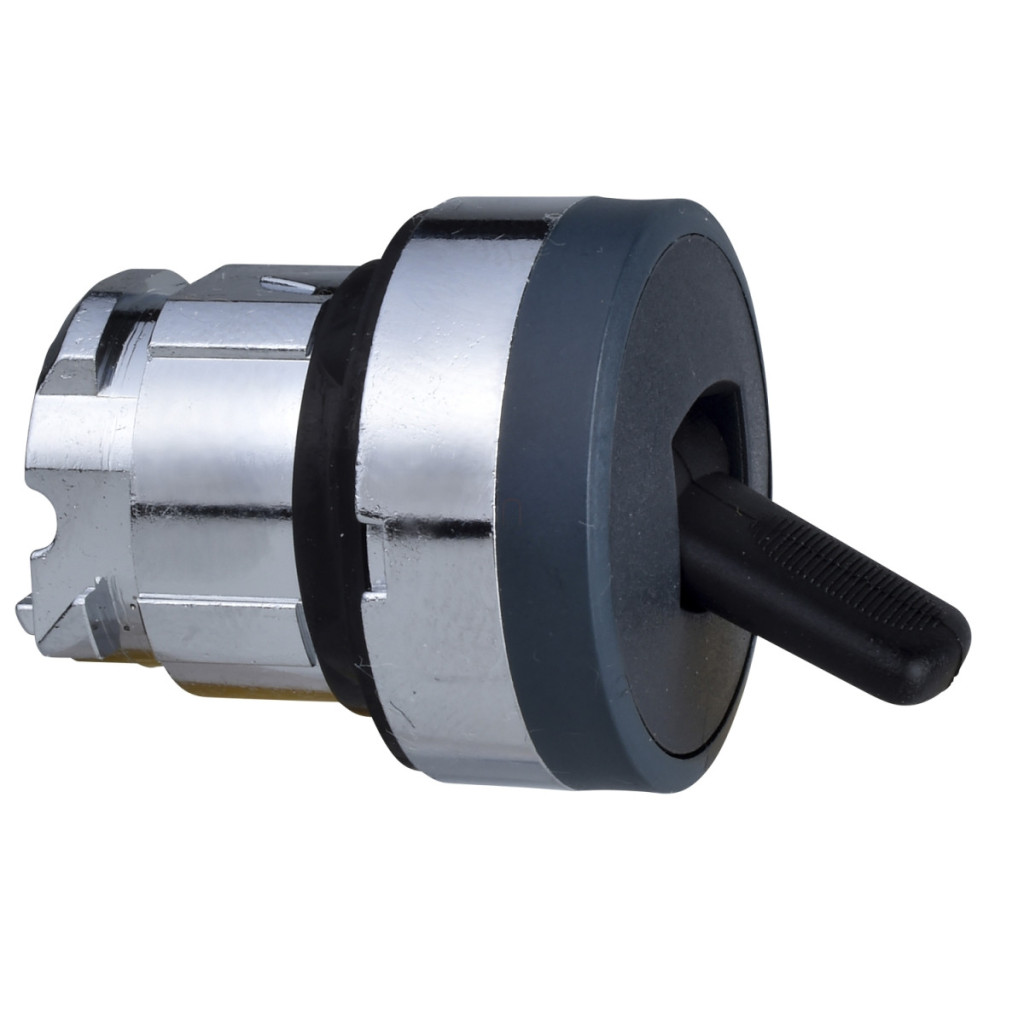

ZB4BD48, parte a gamei de produse Schneider Electric Harmony XB4, este un comutator selector de calitate superioară, ideal pentru utilizarea în medii industriale și alte aplicații de control. Acest comutator basculant negru, cu diametrul de 22 mm și 2 poziții, are o funcție de revenire, care este deosebit de utilă în aplicațiile în care comutatorul trebuie să revină automat la poziția implicită. Capul comutatorului selector ZB4BD48 face parte din seria Harmony XB4, gama remarcabilă de butoane industriale și indicatoare luminoase de la Schneider Electric. Placa frontală și cadrul din metal cromat asigură o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure condiții. Capul comutatorului are un design standard, iar designul rotund al unității indicatoare se potrivește cu estetica panourilor de control moderne. Profilul negru al comutatorului basculant oferă un contrast excelent cu rama cromată, făcând starea comutatorului ușor de văzut chiar și în condiții de lumină slabă. Schneider Electric ZB4BD48 are parametri tehnici remarcabili. Clasele de protecție IP69 și IP69K asigură o protecție perfectă împotriva prafului și a jeturilor de apă de înaltă presiune și temperatură, ceea ce este deosebit de important în medii în care se efectuează curățarea regulată cu presiune înaltă. Comutatorul poate rezista la spălare la 55 °C și la o presiune de până la 7.000.000 Pa de la o distanță de 0,1 m. De asemenea, are clasele NEMA 13 și NEMA 4X, demonstrând versatilitatea sa într-o varietate de medii industriale. Clasa IK06 oferă o protecție adecvată împotriva impactului mecanic. Produsul poate fi reglat în 2 poziții cu o rotație de 90°, iar mecanismul său de revenire cu arc resetează automat comutatorul la poziția inițială atunci când este eliberat. ZB4BD48 este extrem de durabil, capabil să efectueze 500.000 de cicluri de comutare fără defecțiuni, asigurând fiabilitate pe termen lung în aplicații industriale. Produsul are o gamă largă de temperaturi de funcționare: poate fi utilizat între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în medii extreme. Codurile de asamblare electrică (C11, C12, C13, C15) permit diferite configurații de contact, făcând unitatea principală ZB4BD48 flexibilă pentru o varietate de sarcini de comutare. Unitatea principală poate fi montată cu terminale cu șuruburi pe panoul frontal, terminale plug-in, placă de circuit imprimat sau terminale Faston, oferind opțiuni versatile de integrare. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508 și alte reglementări relevante. Are certificări BV, CSA, DNV, LROS și UL, asigurând utilizarea sa la nivel mondial.
Schneider Electric Harmony XB4 - ZB4BD48 date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Pentru comutator selector
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Tip unitate cap: Standard
Profil de funcționare: Comutator basculant negru
Tip de funcționare: Revenire cu arc
Număr de poziții: 2 poziții la 90°
Parametri tehnici
Dimensiuni CAD (lățime): 29 mm
Dimensiuni CAD (înălțime): 29 mm
Dimensiuni CAD (adâncime): 45 mm
Forma indicatorului: Rotundă
Durată de viață mecanică: 500.000 de cicluri
Categorie de supratensiune: Clasa I conform IEC 60536
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40 până la 70 °C. Temperatura ambiantă în timpul funcționării: -40…70 °C
Grad de protecție IP: IP69 conform IEC 60529, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Conformități și certificări
Standarde: IEC 60947-5-1, CSA C22.2 nr. 14, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Asamblare electrică
Cod asamblare electrică: C11 <3 contacte utilizând blocuri individuale cu montare pe panoul frontal, C12 <6 contacte utilizând blocuri simple cu montare pe panoul frontal, C15 <1 contact utilizând blocuri simple cu montare pe panoul frontal, C13 <6 contacte utilizând blocuri simple și duble cu montare pe panoul frontal
Descrierea dispozitivului: Element de bază
