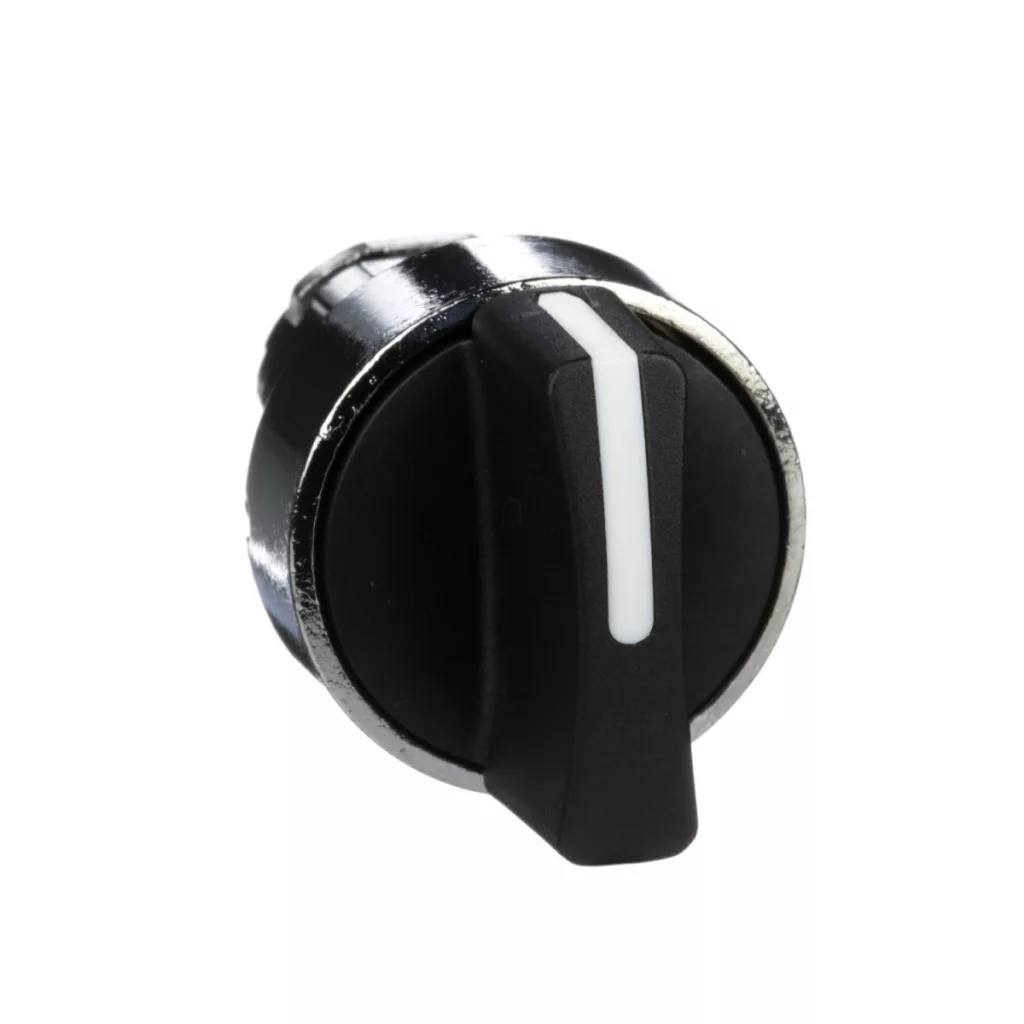

Capul de comutator metalic ZB4BD5, din gama Schneider Electric Harmony XB4, este un element de comandă industrial de cea mai înaltă calitate, care asigură o funcționare fiabilă chiar și în cele mai exigente aplicații. Acest comutator selector negru, cu diametrul de 22 mm, cu 3 poziții și revenire la poziția centrală, este alegerea perfectă pentru sistemele de automatizare industrială, panourile de comandă și echipamentele mecanice. Capul comutatorului ZB4BD5 face parte din seria Harmony XB4, care reprezintă gama de comutatoare cu carcasă metalică de calitate premium de la Schneider Electric. Designul din metal cromat nu asigură doar un aspect estetic, ci oferă și o durabilitate și o rezistență remarcabile în medii industriale dure. Produsul este dotat cu un mâner standard de culoare neagră, ușor de manevrat și bine vizibil pe panoul de comandă. Funcționarea în trei poziții (+/- 45°) cu revenire prin arc în poziția centrală asigură că comutatorul revine întotdeauna la poziția inițială atunci când operatorul îl eliberează, ceea ce este ideal pentru aplicații de siguranță și funcții de control temporar. ZB4BD5 are parametri tehnici remarcabili. Durata de viață mecanică a comutatorului este excepțională, asigurând 1.000.000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Nivelul de protecție IP al produsului este extrem de ridicat – IP67, IP69 și IP69K –, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva apei la diferite niveluri, inclusiv protecție împotriva jetului de apă de înaltă presiune. ZB4BD5 poate rezista chiar și la un jet de apă cu o presiune de până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m, ceea ce este deosebit de util în medii în care se efectuează curățarea regulată cu presiune ridicată. Conform clasificării de protecție NEMA, acesta este clasificat NEMA 13 și NEMA 4X, în timp ce clasificarea IK06 indică protecția împotriva șocurilor mecanice. Intervalul de temperatură de funcționare și depozitare este larg, variind de la -40 °C la +70 °C, ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Produsul este conform cu numeroase standarde internaționale, printre care IEC 60947-5-5, IEC 60947-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, UL 508 și JIS C8201-1. Deține certificări BV, CSA, DNV, LROS (Lloyds Register of Shipping) și UL, ceea ce demonstrează că respectă cele mai înalte cerințe de calitate și siguranță. Rezistența la vibrații a produsului este de 5 gn (f= 2…500 Hz) conform IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) în cazul unei accelerații semisinusoidale, conform IEC 60068-2-27. Aceste caracteristici sunt deosebit de importante în medii industriale în care pot apărea vibrații și impacturi mecanice. ZB4BD5 poate fi utilizat cu diferite coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11), ceea ce asigură flexibilitate pentru diverse configurații de contacte, permițând utilizarea a până la 6 contacte în diverse dispuneri. În ceea ce privește dimensiunile produsului, lățimea și înălțimea totală conform CAD sunt de 29 mm, iar adâncimea totală este de 44 mm, astfel încât acesta poate fi ușor integrat în majoritatea panourilor de comandă industriale standard.
Schneider Electric Harmony XB4 - ZB4BD5 - Caracteristici tehnice ale capului comutatorului metalic
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator
Denumire scurtă: ZB4
Materialul marginii: Metal cromat
Diametru de montare: 22,5 mm
Tipul capului: Standard
Tipul manetei: Revenire cu arc central
Profilul manetei: Mâner standard negru
Informații privind poziția manetei: 3 poziții +/- 45°
Culoarea capacului/elementului de acționare sau a lentilei: Negru
Dimensiuni și caracteristici
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 44 mm
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1 000 000 de cicluri
Componență electrică
Codul componenței electrice: C3 < 6 contacte, utilizând blocuri simple pentru montare frontală
C4 < 6 contacte, utilizând blocuri simple și duble pentru montare frontală
C5 < 5 contacte, utilizând blocuri simple pentru montare frontală
C6 < 5 contacte, utilizând blocuri simple și duble pentru montare frontală
C7 < 4 contacte, utilizând blocuri simple pentru montare frontală
C8 < 4 contacte, utilizând blocuri simple și duble pentru montare frontală
C11 < 3 contacte, utilizând blocuri simple pentru montare frontală
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-5, IEC 60947-1, IEC 60947-5-4, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1, UL 508, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27
