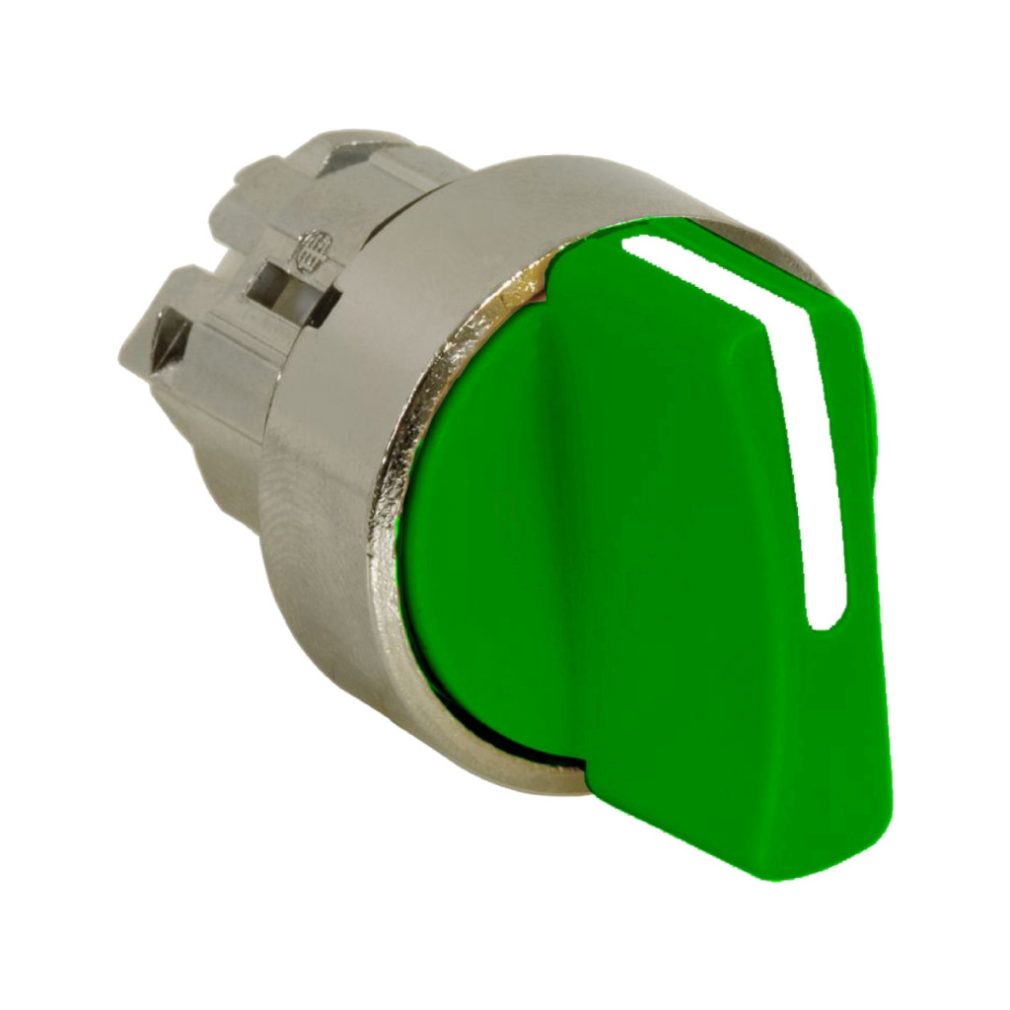

Capul comutatorului selector ZB4BD503 din seria Harmony XB4 de la Schneider Electric este o componentă industrială de înaltă calitate care se remarcă pe piață datorită versatilității și designului robust. Acest comutator verde, cu diametrul de 22 mm, cu 3 poziții și cu revenire prin arc, este alegerea ideală pentru instalarea în medii industriale, panouri de control și interfețe de mașini. ZB4BD503 are un cadru metalic cromat, care nu numai că asigură un aspect estetic, dar și crește semnificativ durata de viață a produsului. Forma standard rotundă a capului și designul ergonomic al mânerului standard verde asigură o utilizare confortabilă, în timp ce funcționarea cu 3 poziții (+/- 45°) cu revenire prin arc în poziția centrală asigură o funcționare precisă și fiabilă. Mecanismul de revenire la centru al produsului este deosebit de util în aplicațiile în care, din motive de siguranță, este important ca comutatorul să revină la poziția normală atunci când operatorul îl eliberează. Ca parte a seriei Harmony XB4, ZB4BD503 are toate caracteristicile care au făcut această familie de produse populară în industrie. Cu durabilitatea sa mecanică remarcabilă, poate rezista la până la 1.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul este proiectat să reziste la medii industriale dure, după cum demonstrează rezistența sa la spălarea cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Comutatorul selector ZB4BD503 are, de asemenea, un grad de protecție remarcabil: este clasificat IP67, IP69 și IP69K conform IEC 60529 și are, de asemenea, clasificări NEMA 13 și NEMA 4X. Acest nivel ridicat de protecție asigură funcționarea perfectă a comutatorului chiar și în prezența prafului, a apei și a spălării cu presiune înaltă. Produsul are un grad de rezistență la impact IK06 conform IEC 50102, ceea ce sporește și mai mult fiabilitatea sa în medii dure. Intervalul de temperatură de funcționare și depozitare al ZB4BD503, de la -40 °C la +70 °C, permite utilizarea acestuia în condiții de mediu extreme. Comutatorul are o rezistență la vibrații de 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27. Produsul poate fi utilizat cu diverse configurații electrice, de la codurile C3 la C11, care permit un număr și o dispunere diferite a contactelor, utilizând blocuri simple și duble, în montare frontală. Această flexibilitate permite utilizarea unității principale ZB4BD503 într-o gamă largă de aplicații, de la panouri de control la interfețe de mașini. Capul comutatorului selector Schneider Electric ZB4BD503 are certificări recunoscute la nivel internațional, inclusiv BV, CSA, DNV, LROS (Lloyds register of shipping) și UL, și este conform cu o serie de standarde internaționale, inclusiv JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-5 și JIS C8201-1. Această gamă largă de conformități permite utilizarea produsului la nivel global într-o varietate de aplicații și proiecte industriale.
Schneider Electric Harmony XB4 - ZB4BD503 - comutator selector verde Ø22 cu 3 poziții, date tehnice
Date generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate de semnalizare: Rotundă
Tip cap: Centru cu arc de revenire
Profil cap: Mâner standard verde
Informații poziție cap: 3 poziții +/- 45°
Culoarea capacului/actuatorului sau lentilei: Verde
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 44 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durabilitate mecanică: 1000000 cicluri
Cod de asamblare electrică: C3 <6 contacte utilizând blocuri individuale în montare frontală, C4 <6 contacte utilizând blocuri simple și duble în montare frontală, C5 <5 contacte utilizând blocuri simple în montare frontală, C6 <5 contacte utilizând blocuri simple și duble în montare frontală, C7 <4 contacte utilizând blocuri individuale în montare frontală, C8 <4 contacte utilizând blocuri individuale și duble în montare frontală, C11 <3 contacte utilizând blocuri individuale în montare frontală
Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I, conform IEC 60536
Protecție
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
