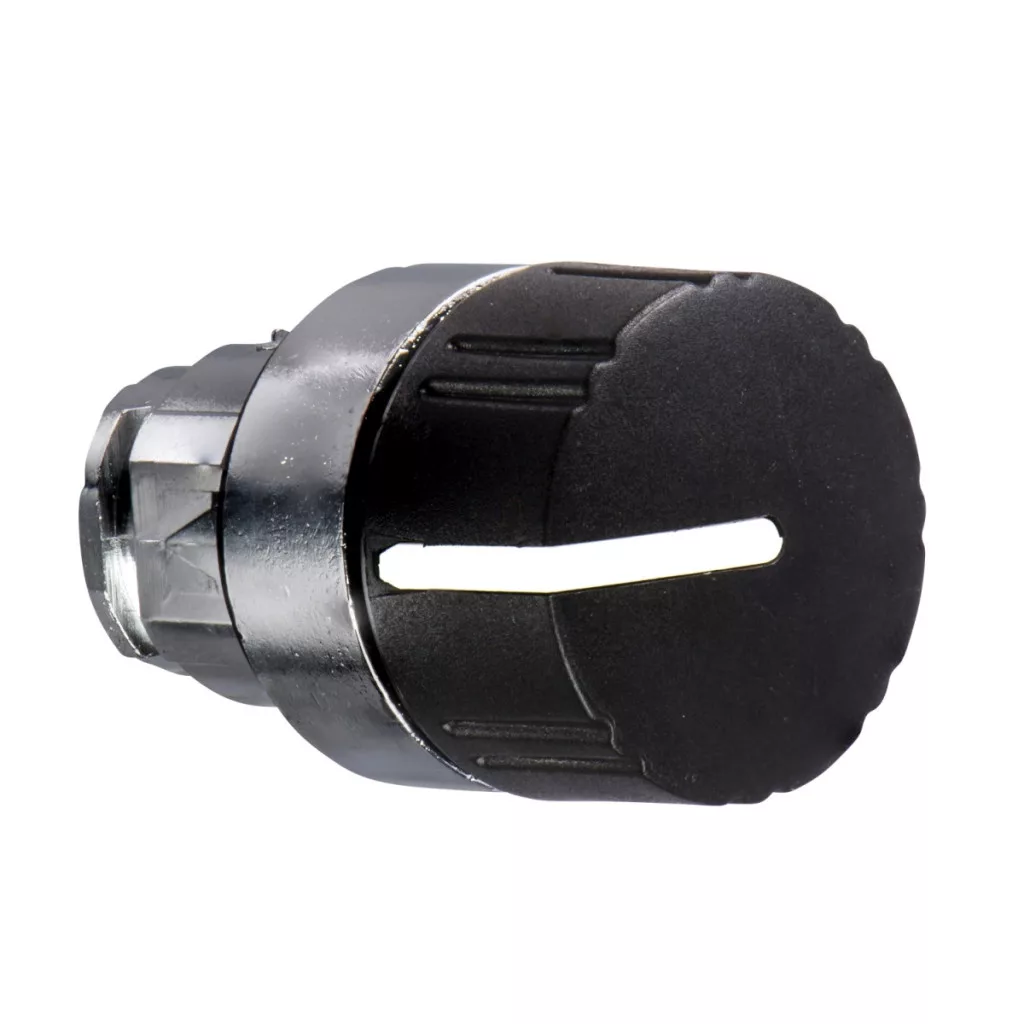

Capul comutatorului de selecție ZB4BD59 din seria Harmony XB4 de la Schneider Electric este un element de comandă de calitate superioară, conceput pentru utilizarea în medii industriale, care îmbină fiabilitatea, durabilitatea și funcționarea precisă. Designul unic și calitatea superioară a produsului fac din seria Harmony una dintre soluțiile de vârf din industria comutatoarelor și a lămpilor de semnalizare. Comutatorul selector ZB4BD59 are un buton negru, cu suprafață striată, care, datorită designului său ergonomic, asigură o manevrare confortabilă chiar și cu mănuși. Comutatorul are trei poziții, iar designul său cu arc de revenire la centru (cu un interval de rotire de +/- 45°) îl face ideal pentru aplicații în care revenirea automată a comutatorului la poziția inițială este o cerință de siguranță sau de funcționare. Panoul frontal din metal cromat nu numai că conferă produsului un aspect elegant, dar asigură și o durabilitate excepțională chiar și în cazul utilizării intensive. Printre parametrii tehnici remarcabili ai modelului ZB4BD59 se numără gradul de protecție IP69 și IP69K, care oferă protecție completă împotriva prafului și a jeturilor de apă sub presiune, până la o presiune de 7000000 Pa la 55 °C. Produsul are, de asemenea, clasificările NEMA 13 și NEMA 4X, funcționând astfel în mod fiabil chiar și în medii extrem de dure. Capul de comutare poate fi utilizat într-un interval de temperatură de funcționare cuprins între -40 °C și +70 °C, ceea ce permite utilizarea sa atât în medii interioare, cât și în medii exterioare sau în medii industriale caracterizate de condiții de temperatură extreme. Durata de viață mecanică proiectată pentru 1 000 000 de cicluri de comutație garantează o utilizare pe termen lung, fără probleme. Capul ZB4BD59 se poate monta într-un orificiu de montare cu diametrul de 22 mm și respectă numeroase standarde internaționale, printre care IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5. Produsul deține, de asemenea, diverse certificări internaționale (BV, CSA, DNV, LROS, UL listed), ceea ce asigură aplicabilitatea la nivel global. Rezistența la vibrații a capului comutatorului de selecție este de 5 gn (f= 2...500 Hz) conform standardului IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (18 ms) sau 50 gn (11 ms) conform standardului IEC 60068-2-27, valori remarcabile în fața impacturilor mecanice întâlnite în mediul industrial. La capul comutatorului selector ZB4BD59 se pot conecta diferite configurații electrice, în funcție de cerințele de aplicare (codurile C3, C4, C5, C6, C7, C8, C11), care permit diverse dispuneri ale contactelor, chiar și cu utilizarea a până la 6 contacte. Produsul se montează frontal și este compatibil cu celelalte elemente din seria Harmony XB4, putând fi astfel integrat cu ușurință în sistemele existente. Este alegerea ideală pentru panouri de control industriale, unități de comandă ale mașinilor, sisteme de securitate și alte aplicații de automatizare industrială, unde fiabilitatea și durabilitatea sunt cerințe esențiale.
Schneider Electric Harmony XB4 - ZB4BD59 date tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator
Denumire scurtă a dispozitivului: ZB4
Materialul panoului frontal: Metal cromat
Diametru de montare: 22 mm
Tipul capului: Standard
Forma capului unității de semnalizare: Rotund
Tipul comenzii: Cu arc de revenire la centru
Profilul comenzii: Buton negru striat
Poziții de acționare: 3 poziții +/- 45°
Dimensiuni și greutate
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 44 mm
Parametri tehnici
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Cod de asamblare electrică: C3 C4 C5 C6 C7 <4 contacte cu blocuri simple în montare frontală
C8 <4 contacte cu blocuri simple și duble în montare frontală
C11 <3 contacte cu blocuri simple în montare frontală
Execuția dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TC
Temperatura mediului de depozitare: -40...70°C
Temperatura mediului de funcționare: -40...70°C
Protecție împotriva șocurilor electrice: clasa I conform IEC 60536
Grad de protecție IP: IP69 conform IEC 60529, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificate
Standarde: IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 nr. 14, IEC 60947-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27
