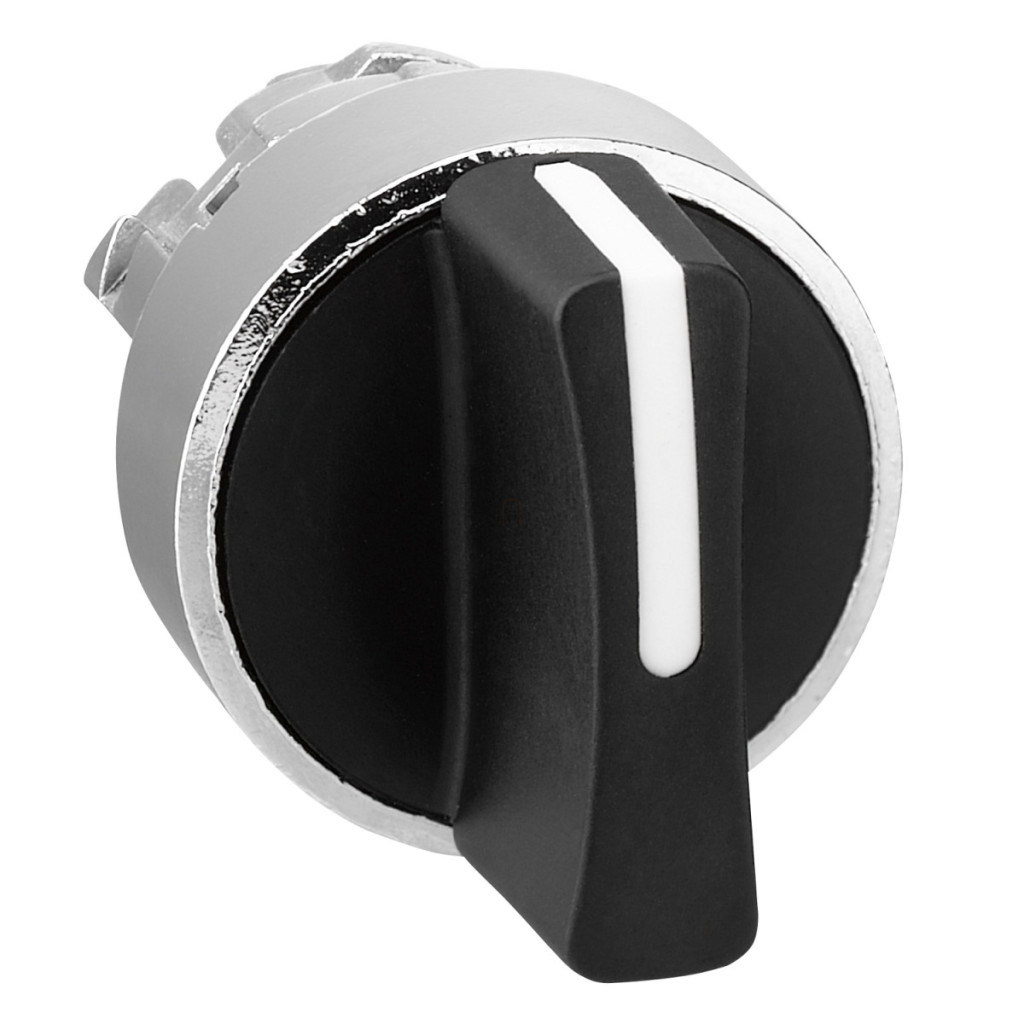

Capul comutatorului ZB4BD7 din familia de produse Schneider Electric Harmony XB4 oferă o soluție profesională pentru automatizarea industrială și tehnologia de control. Acest cap comutator selector din metal negru este fabricat din materiale de înaltă calitate și asigură o durabilitate excepțională chiar și în cele mai dure medii industriale. Capul comutatorului ZB4BD7 are un diametru standard de instalare de 22 mm, fiind compatibil cu majoritatea sistemelor industriale și panourilor de control. Produsul are 3 moduri de funcționare cu revenire prin arc de la stânga la centru, permițând o gamă largă de aplicații. Designul ergonomic al mânerului standard negru asigură o utilizare confortabilă, în timp ce inelul frontal din metal cromat nu numai că arată bine, dar garantează și o rezistență excelentă la uzură. ZB4BD7 are parametri tehnici remarcabili. Gradul său de protecție IP este IP67, IP69 și IP69K, ceea ce oferă o protecție perfectă împotriva pătrunderii prafului și a apei și își menține funcționalitatea chiar și în timpul spălării cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Produsul este, de asemenea, conform cu standardele NEMA 13 și NEMA 4X și are un grad de rezistență la impact IK06. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat de la -40 °C la +70 °C, ceea ce permite o funcționare fiabilă chiar și în condiții de mediu extreme. Capul comutatorului Schneider Electric ZB4BD7 are o durată de viață mecanică excepțional de lungă, de 1.000.000 de cicluri de comutare. Poate fi utilizat în diverse configurații electrice, în conformitate cu codurile C3-C8 și C11, ceea ce îl face flexibil pentru diferite cerințe de contact. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv: UL 508, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, CSA C22.2 Nr. 14, JIS C8201-1 și JIS C8201-5-1. De asemenea, are certificări BV, CSA, DNV, LROS (Lloyds register of shipping) și UL. Rezistența sa remarcabilă la vibrații este de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, iar rezistența sa la impact este confirmată de valorile de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) conform IEC 60068-2-27 cu accelerație semiondă sinusoidală. Toate aceste caracteristici fac din comutatorul ZB4BD7 alegerea ideală ca element de control fiabil pentru sisteme de control industrial, mașini și echipamente.
Schneider Electric Harmony XB4 - ZB4BD7 - date tehnice ale capului comutatorului selector metalic
Date generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Diametru de instalare: 22,5 mm
Formă cap: Standard
Cantitate minimă de comandă: 1
Forma capului indicatorului: Rotundă
Tip operator: Revenire cu arc de la stânga la centru
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Culoarea capacului/actuatorului sau a lentilei: Negru
Caracteristici tehnice
Lățime totală CAD: 29 mm Înălțime totală CAD: 29 mm Adâncime totală CAD: 44 mm Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55°C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Cod compoziție electrică: C3 <6 contacte, utilizând blocuri simple cu fixare frontală
C4 <6 contacte, utilizând blocuri simple și duble cu prima fixare
C5 <5 contacte, utilizând blocuri simple cu prima fixare
C6 <5 contacte, utilizând blocuri simple și duble cu prima fixare
C7 <4 contacte, utilizând blocuri simple cu prima fixare
C8 <4 contacte, utilizând blocuri simple și duble cu prima fixare
C11 <3 contacte, utilizând blocuri simple cu prima fixare
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde aplicate: UL 508, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Proprietăți de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
