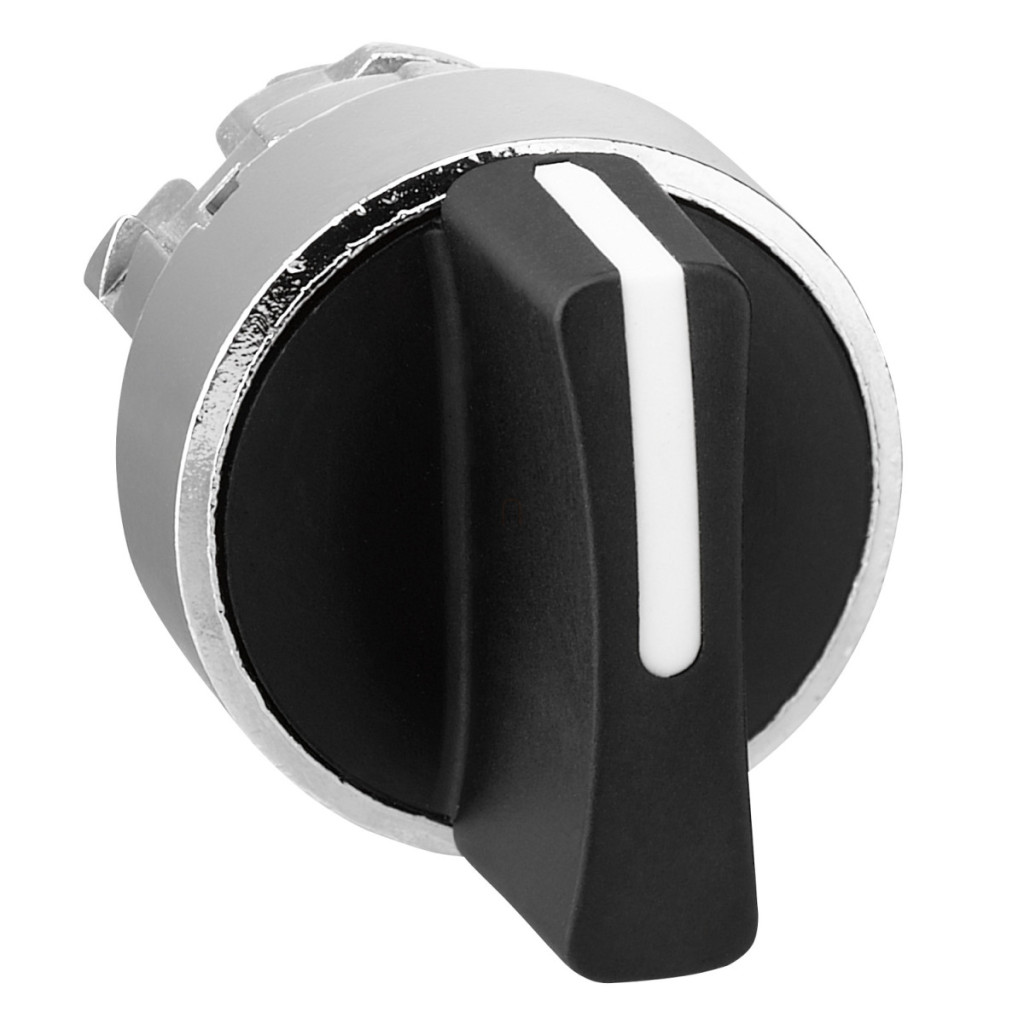

Capul comutatorului selector Schneider Electric Harmony XB4 (ZB4BD8) este un element de control industrial de înaltă calitate, care oferă performanțe fiabile chiar și în cele mai exigente medii de aplicare. Acest comutator metalic de calitate superioară este alegerea perfectă pentru panouri de control industriale, sisteme de control al mașinilor și sisteme de automatizare, unde durata lungă de viață și fiabilitatea sunt cerințe esențiale. Modelul ZB4BD8 este un comutator selector cu 3 poziții care revine automat la poziția centrală din dreapta, fiind ideal pentru aplicații în care este necesară comutarea momentană. Designul ergonomic al mânerului standard negru asigură o manevrare confortabilă chiar și atunci când se poartă mănuși, în timp ce unghiul de operare de +/- 45° oferă o experiență optimă de comutare. Datorită diametrului standard de montare de 22,5 mm, acesta poate fi integrat cu ușurință în majoritatea panourilor de control industriale, respectând standardele internaționale. Ca parte a seriei Schneider Electric Harmony XB4, comutatorul ZB4BD8 are o durabilitate mecanică excepțională, cu o durată de viață de până la 1.000.000 de cicluri de comutare. Placa frontală din metal cromat nu numai că oferă un aspect elegant, dar oferă și o protecție excelentă împotriva influențelor mediului. Gradele de protecție IP67, IP69 și IP69K ale comutatorului permit utilizarea acestuia în medii în care se efectuează spălarea cu presiune înaltă (până la 7000000 Pa la 55 °C, de la o distanță de 0,1 m). Este conform cu standardele NEMA 13 și NEMA 4X și are un grad de rezistență la impact IK06. Capul comutatorului selector ZB4BD8 funcționează în mod fiabil chiar și la temperaturi de funcționare extreme, cuprinse între -40 °C și +70 °C, ceea ce îl face potrivit pentru cele mai dure medii industriale. Rezistența sa excelentă la vibrații (5 gn, f=2...500 Hz) și la impact (30 gn până la 18 ms sau 50 gn până la 11 ms cu accelerație semiondă sinusoidală) asigură o funcționare fiabilă chiar și în condiții de solicitare mecanică severă. Produsul deține numeroase certificări internaționale, inclusiv BV, CSA, DNV, LROS și UL, fiind conform cu standardele IEC 60947-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14 și JIS C8201-1. Capul comutatorului selector ZB4BD8 poate fi utilizat cu diferite configurații electrice (corespunzătoare codurilor C3, C4, C5, C6, C7, C8, C11), ceea ce îl face flexibil pentru diferite cerințe de comutare. Secvența de contact simplă și clară asigură o funcționare fiabilă în cele trei poziții ale comutatorului (pozițiile 315°, 0° și 45°). Caracteristicile tehnice și designul robust al produsului îl fac ideal pentru aplicații industriale, panouri de control și locații în care fiabilitatea și durabilitatea sunt cerințe esențiale.
Harmony XB4 - ZB4BD8 - Cap comutator selector metalic Specificații tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector
Denumire scurtă a dispozitivului: ZB4
Material panou frontal: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă unitate de acționare: Rotundă
Tip operator: Revenire cu arc de la dreapta la centru
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 3 poziții +/- 45°
Culoarea capacului/actuatorului sau lentilei: Negru
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 44 mm
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3 - <6 contacte utilizând blocuri simple în montarea pe panoul frontal
Cod compoziție electrică: C4 - <6 contacte utilizând blocuri simple și duble în montarea pe panoul frontal
Cod compoziție electrică: C5 - <5 contacte utilizând blocuri simple în montarea pe panoul frontal
Cod compoziție electrică: C6 - <5 contacte utilizând blocuri simple și duble în montarea pe panoul frontal
Cod compoziție electrică: C7 - <4 contacte utilizând blocuri simple în montarea pe panoul frontal
Cod compoziție electrică: C8 - <4 contacte utilizând blocuri simple și duble în montarea pe panoul frontal
Cod compoziție electrică: C11 - <3 contacte utilizând blocuri simple în montarea pe panoul frontal
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP67 conform IEC 60529
Grad de protecție IP: IP69
Grad de protecție IP: IP69K
Grad de protecție NEMA: NEMA 13
Grad de protecție NEMA: NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, UL 508, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la impact: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
