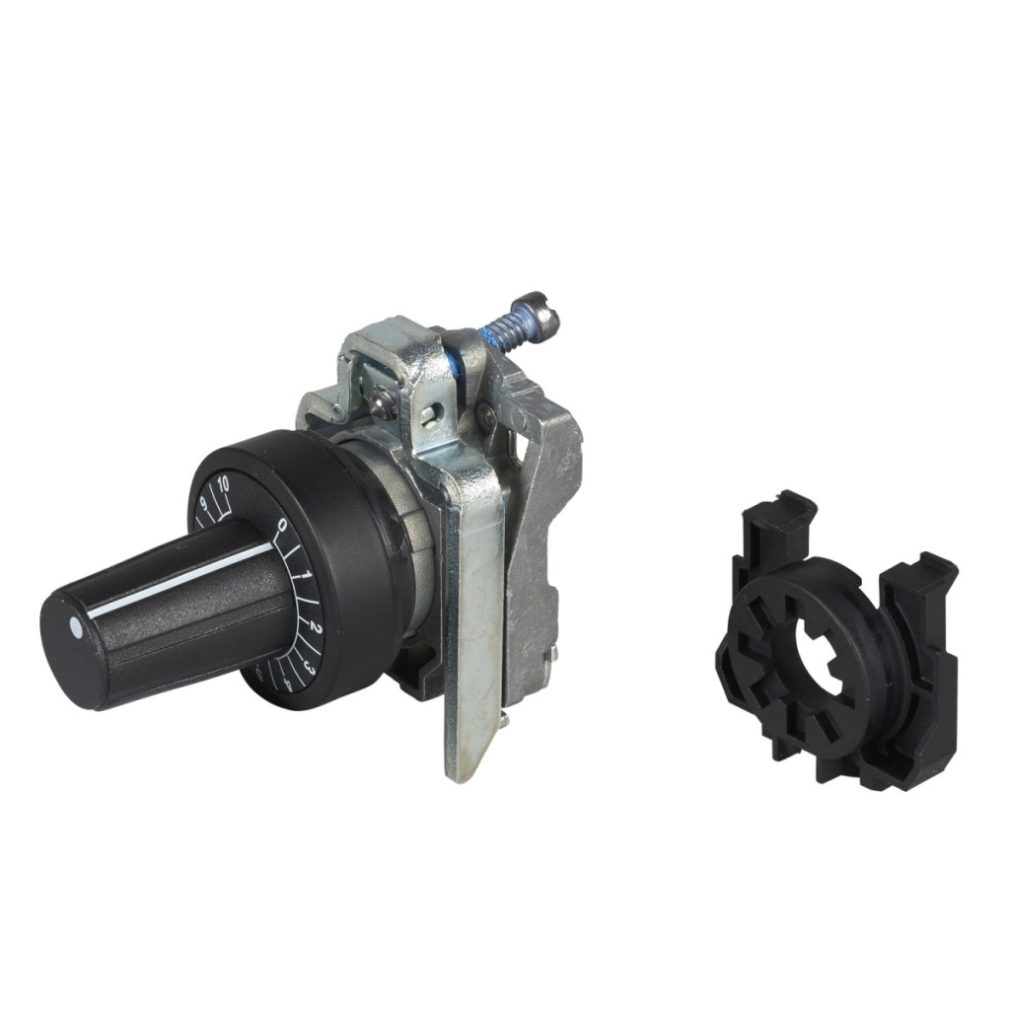

ZB4BD9127, parte a gamei de produse Harmony XB4 de la Schneider Electric, este un potențiometru metalic de înaltă calitate și un element de montare care reprezintă o componentă esențială în sistemele moderne de control industrial. Acest dispozitiv metalic negru, cu diametrul de 22 mm, este alegerea perfectă pentru aplicații care necesită un control manual precis, având o formă durabilă care funcționează fiabil chiar și în medii industriale. Capul potențiometrului și baza de montare ZB4BD9127 sunt special concepute pentru potențiometre cu ax de 6 mm, fiind compatibile cu majoritatea potențiometrelor standard. Produsul are un design standard al capului, cu un buton rotativ zimțat, marcat cu alb, pentru o reglare ușoară și precisă. Placa frontală din metal negru nu numai că oferă un aspect estetic, dar garantează și o durată lungă de viață chiar și în cele mai dure condiții industriale. Gradul de protecție IP66 al dispozitivului asigură protecție împotriva prafului și a jeturilor puternice de apă, făcându-l sigur pentru utilizare în medii umede sau prăfuite. În plus, este clasificat NEMA 13 și NEMA 4X, o dovadă suplimentară a fiabilității și durabilității produsului. ZB4BD9127 este conform cu o gamă largă de standarde internaționale, inclusiv IEC 60947-5-1, UL 508, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-5 și JIS C8201-1, ceea ce dovedește calitatea și fiabilitatea excepționale ale produsului. De asemenea, are numeroase certificări internaționale, precum CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, ceea ce îl face potrivit pentru utilizarea în aproape orice proiect internațional. Produsul are o rezistență excepțională: poate rezista la spălarea cu presiune înaltă la 7.000.000 Pa și 55 °C de la o distanță de 0,1 m și are o rezistență remarcabilă la vibrații, suportând sarcini de până la 5 gn (f=2...500 Hz) conform IEC 60068-2-6. De asemenea, are o rezistență remarcabilă la impact, rezistând la accelerații de jumătate de undă sinusoidală de 30 gn (18 ms) și 50 gn (11 ms) în conformitate cu IEC 60068-2-27. Produsul are o temperatură de funcționare și depozitare cuprinsă între -40...70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Schneider Electric ZB4BD9127 aparține clasei de protecție la atingere I conform IEC 60536, în timp ce rezistența sa la impact este clasificată IK03 conform IEC 50102. Produsul are o adâncime optimă de instalare, fiind ușor de integrat în majoritatea panourilor de control, cu un diametru recomandat de decupare de 22,5 mm (22,3 mm +0,4/0 toleranță). Grosimea panoului necesară pentru instalare poate fi de 1-6 mm, ceea ce permite o utilizare extrem de flexibilă. Capul potențiometrului Schneider Electric Harmony XB4 ZB4BD9127 și suportul de montare sunt alegerea ideală pentru panouri de control, echipamente industriale sau orice aplicație în care este necesar un element de control fiabil, durabil și precis.
Schneider Electric Harmony XB4 - ZB4BD9127 - cap potențiometru metalic și suport de montare, Ø22, negru, margine neagră date tehnice
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului: Cap potențiometru și bază de montare
Denumirea scurtă a dispozitivului: ZB4
Materialul panoului frontal: Metal negru
Diametru de montare: 22 mm
Compatibilitate produs: Pentru arbori cu diametru de 6 mm
Tip cap: Standard
Informații suplimentare
Rezistență la spălare cu apă sub presiune: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Forma capului unității indicatoare: Rotundă
Designul comenzii: Buton crestat cu marcaj alb
Tipul dispozitivului: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Clasa de protecție la atingere: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Clasa de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-1, UL 508, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Informații de instalare
Grosime panou: 1-6 mm / 0,04-0,24 in.
Diametru recomandat pentru decupaj: Ø 22,5 mm / 0,89 in. (Ø 22,3 mm +0,4/0 / 0,88 in. +0,016/0)
Distanțe minime: 40 mm min. / 1,57 in. min. (pentru conectori cu șurub sau mufă), 45 mm min. / 1,78 in. min. (pentru conectori rapizi) Notă: Potențiometrul nu este inclus în livrare.
