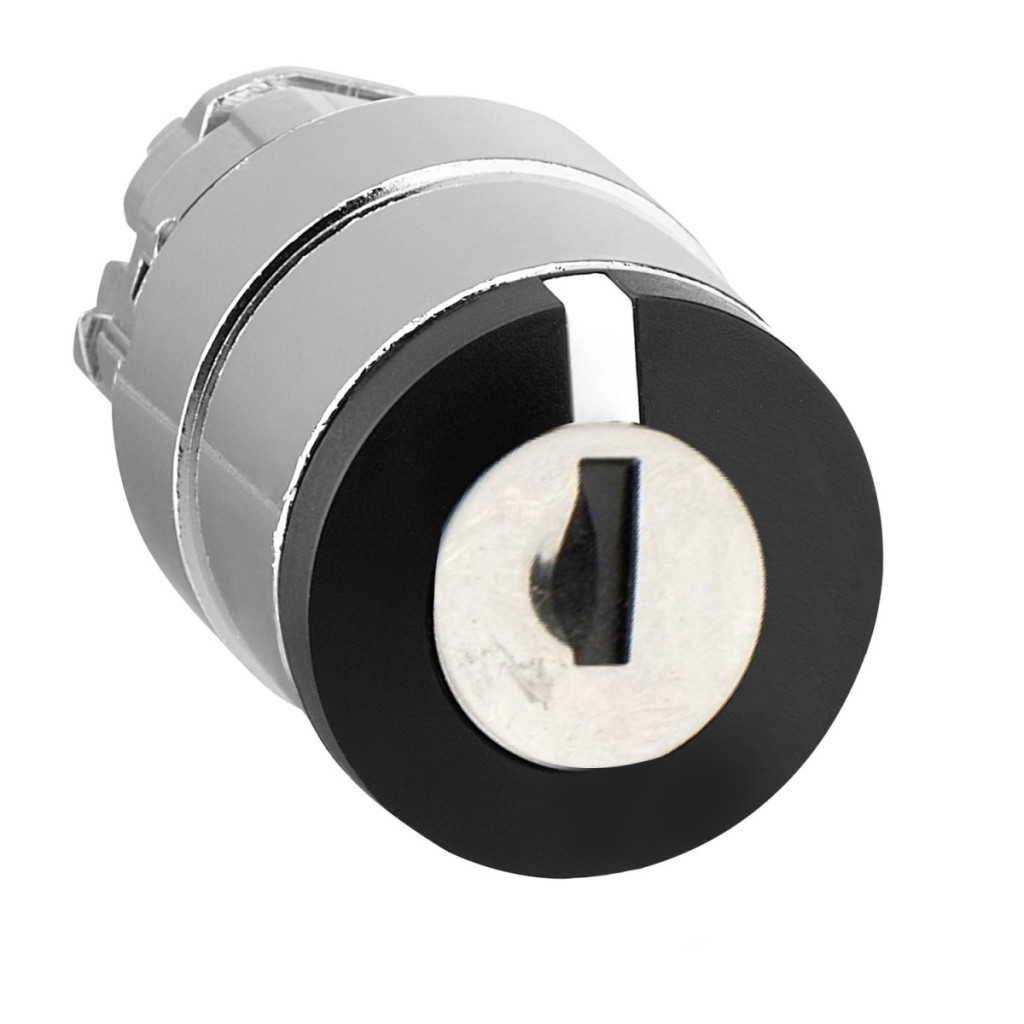

Capul comutatorului selector ZB4BG0 din familia de produse Schneider Electric Harmony XB4 este un element de comutare industrial profesional care asigură o funcționare fiabilă în diverse aplicații de control. Produsul este fabricat din metal cromat de înaltă calitate, care nu numai că îi conferă un aspect estetic, dar asigură și o durabilitate excepțională în utilizarea industrială de zi cu zi. O caracteristică specială a comutatorului selector ZB4BG0 este cheia 455, care poate fi îndepărtată în orice poziție, oferind securitate maximă împotriva comutării neautorizate. Comutatorul are un design cu 3 poziții și un interval de rotație de +/- 45°, oferind opțiuni de control flexibile în diverse sisteme. Capul comutatorului selector este de culoare neagră și este înconjurat de un cadru metalic cromat, asigurând o durată lungă de viață și o funcționare fiabilă. Capul comutatorului este o componentă de bază a familiei Harmony XB4, una dintre cele mai populare serii de unități de control industrial ale Schneider Electric. Capul comutatorului ZB4BG0 are un design standard și poate fi montat pe panouri de control și pupitre de control printr-o gaură cu diametrul de 22 mm. Contactele conectate pot fi utilizate în diferite configurații, în funcție de codul de asamblare electrică. Produsul poate fi utilizat cu până la 6 contacte, în funcție de amplasarea blocurilor simple și duble. Diferitele opțiuni de configurare (C3, C4, C5, C6, C7, C8, C11) permit o aplicare flexibilă, adaptându-se la diferite cerințe de control. Tabelele cu secvența de contacte pentru pozițiile comutatorului selector arată exact cum se comportă contactele individuale NO (normal deschise) și NC (normal închise) în cele trei poziții (315°, 0°, 45°). Capul comutatorului selector ZB4BG0 are parametri tehnici remarcabili: durata sa de viață mecanică este de 1 milion de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Produsul se bucură, de asemenea, de clasele de protecție excelente: IP66, IP67, IP69 și IP69K asigură funcționarea fiabilă chiar și în condiții extreme, cum ar fi spălarea cu presiune înaltă (7000000 Pa la 55°C). De asemenea, are ratinguri NEMA 13 și NEMA 4X, sporind și mai mult adecvarea produsului pentru utilizarea într-o varietate de medii industriale. Comutatorul are un rating de rezistență la impact IK06 atunci când este utilizat cu capacul pentru gaura cheii ZBGP, în conformitate cu IEC 50102. ZB4BG0 are o temperatură de funcționare cuprinsă între -40 °C și +70 °C, ceea ce permite utilizarea sa în condiții de temperatură extremă. Capul comutatorului este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 Nr. 14, EN/IEC 60947-5-4, GB 14048.5, UL 508 și EN/IEC 60947-5-5, fiind, de asemenea, certificat CSA, DNV, BV, LROS (Lloyd's Register of Shipping) și UL. Produsul are o rezistență remarcabilă la vibrații (5 gn în intervalul de frecvență 2-500 Hz) și rezistență la șocuri (30 gn 18 ms accelerație semiondă sinusoidală și 50 gn 11 ms accelerație semiondă sinusoidală) în conformitate cu standardele IEC 60068-2-6 și IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BG0 - cap comutator selector metalic, Ø22, 455 cheie, detașabil în toate pozițiile, 3 poziții date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Tip cap de control: Standard
Formă element de control: Rotundă
Culoarea elementului de control: Comutator cu cheie negru
Tip cheie: Cheie 455
Poziție de îndepărtare a cheii: Orice poziție
Date tehnice
Număr de poziții: 3 poziții +/- 45°
Durată de viață mecanică: 1.000.000 de cicluri
Grad de protecție: TH
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Rezistență la impact IK: IK06 ZBGP cu capac pentru gaura cheii conform IEC 50102
Caracteristici electrice
Cod de configurare electrică:
C3: <6 contacte utilizând blocuri simple, montate frontal
C4: <6 contacte utilizând blocuri simple și duble, montate frontal
C5: <5 contacte utilizând blocuri simple, montate frontal
C6: <5 contacte utilizând blocuri simple și duble, montate frontal
C7: <4 contacte utilizând blocuri simple, montate frontal
C8: <4 contacte utilizând blocuri simple și duble, montate frontal
C11: <3 contacte utilizând blocuri simple, montate frontal
Caracteristici de mediu
Temperatura de depozitare: -40...70 °C
Temperatură de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Certificate și aprobări
Standarde: EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 nr. 14, EN/IEC 60947-5-4, GB 14048.5, UL 508, EN/IEC 60947-5-5
Certificări de produs: CSA, DNV, BV, LROS (Lloyd's Register of Shipping), UL
Caracteristici mecanice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
