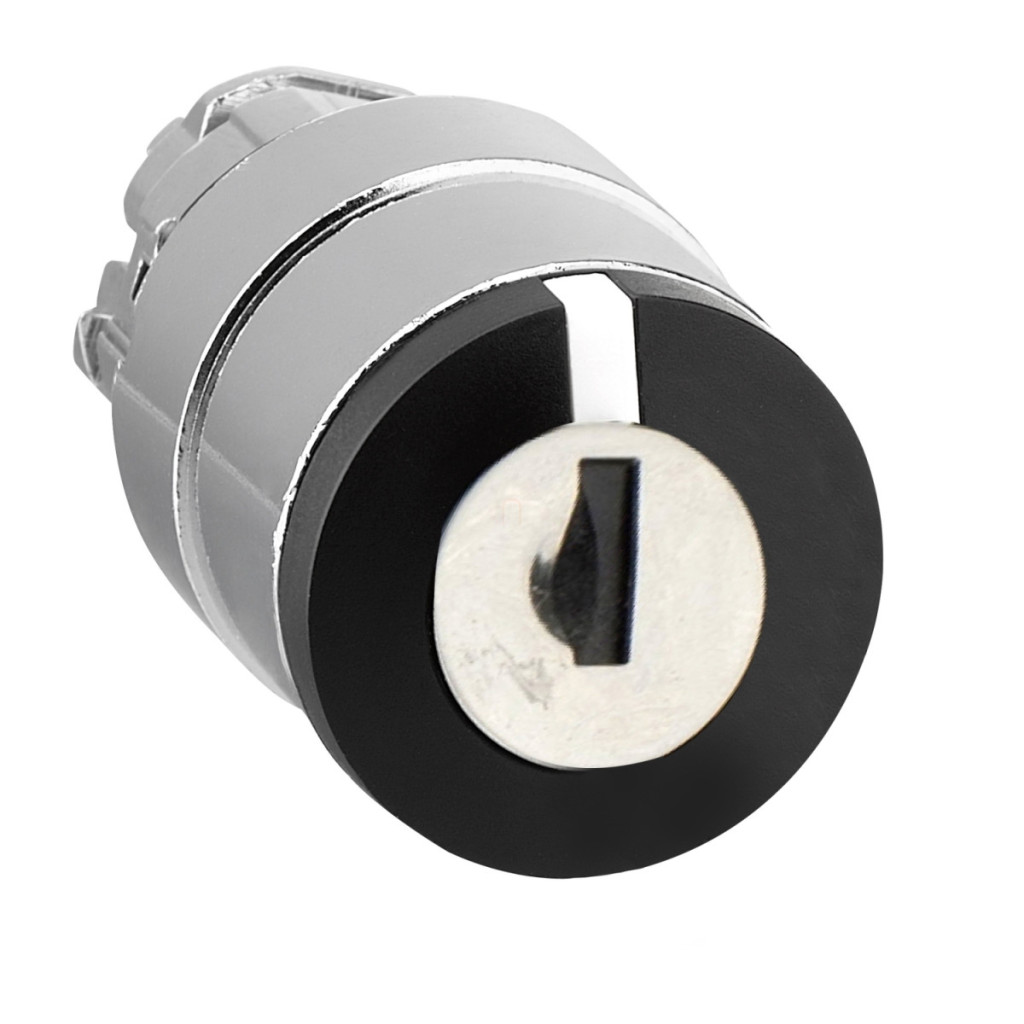

Comutatorul selector cu cheie Schneider Electric Harmony XB4 seria ZB4BG01 este un dispozitiv de control industrial extrem de fiabil și durabil, conceput în principal pentru aplicații în care prevenirea funcționării neautorizate este esențială. Acest dispozitiv de control de calitate superioară, cu placă frontală din metal cromat, se integrează perfect în sistemul familiei de produse Harmony XB4. Capul comutatorului selector cu cheie ZB4BG01 se potrivește într-un orificiu de montare standard de 22 mm, permițând instalarea ușoară pe aproape orice panou de control. Produsul are trei poziții (±45°) și este echipat cu o funcție de revenire cu arc, care asigură revenirea automată a comutatorului în poziția centrală. Acest lucru este deosebit de util în aplicații în care este necesară doar activarea temporară, cum ar fi suprascrierea sistemelor de securitate sau activarea temporară a modurilor speciale de funcționare. Cheia (tip 455) poate fi scoasă numai în poziția centrală, ceea ce oferă un nivel suplimentar de securitate, deoarece operatorul nu poate lăsa sistemul într-o stare neautorizată. Una dintre caracteristicile tehnice remarcabile ale ZB4BG01 este durabilitatea sa mecanică excepțională - 1.000.000 de cicluri de comutare garantează o durată lungă de viață chiar și în condiții de utilizare intensivă. Placa frontală metalică de înaltă calitate nu numai că oferă un aspect elegant, dar oferă și o protecție semnificativă împotriva influențelor mediului. Comutatorul are o protecție remarcabilă: este conform cu clasele IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este rezistent la praf și la jeturi de apă de înaltă presiune. Acest lucru este demonstrat de rezistența sa la spălarea cu presiune înaltă, care poate suporta presiuni de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m. Produsul are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat de la -40 °C la +70 °C, ceea ce permite utilizarea sa în condiții de mediu extreme. Elementul de control este compatibil cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508, CSA C22.2 Nr. 14, și are cele mai importante certificări (CSA, DNV, BV, LROS, UL listat). Capul comutatorului cu cheie ZB4BG01 poate fi utilizat cu o serie de configurații electrice, cu coduri diferite (C3, C4, C5, C6, C7, C8, C11) care permit diferite aranjamente de contacte, până la un maximum de 6 contacte. Această versatilitate permite utilizarea comutatorului pentru o gamă largă de sarcini de control, de la comutarea simplă pornit/oprit până la comenzi mai complexe cu mai multe poziții. Documentația tehnică detaliată privind diferitele configurații de contact vă ajută să selectați aplicația potrivită.
Schneider Electric Harmony XB4 - ZB4BG01 - date tehnice ale capului comutatorului selector metalic
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Comutator selector cu cheie
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Formă cap: Rotundă
Tip element de control: Standard
Profil element de control: Comutator cu cheie neagră
Tip actuator: Revenire cu arc
Informații privind poziția actuatorului: 3 poziții +/- 45°
Tip cheie: Cheie 455
Poziție de scoatere a cheii: Centru
Retur: De la stânga la centru
Parametri fizici
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Caracteristici de protecție
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 ZBGP cu capac pentru orificiul cheii conform IEC 50102
Categorie de supratensiune: Clasa I conform IEC 60536
Tratament de protecție: TH Caracteristici de mediu Temperatura ambiantă de funcționare: -40...70 °C Temperatura ambiantă de depozitare: -40...70 °C Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Caracteristici mecanice
Durată de viață mecanică: 1000000 cicluri
Compoziție electrică
Cod compoziție electrică: C3 <6 contacte cu blocuri simple pentru montare pe panou frontal
C4 <6 contacte cu blocuri simple și duble pentru montare pe panou frontal
C5 <5 contacte cu blocuri simple pentru montare pe panou frontal
C6 <5 contacte cu blocuri simple și duble pentru montare pe panou frontal
C7 <4 contacte cu blocuri simple pentru montare pe panoul frontal
C8 <4 contacte cu blocuri simple și duble pentru montare pe panoul frontal
C11 <3 contacte cu blocuri simple pentru montare pe panoul frontal
Standarde și certificări
Standarde: EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508, CSA C22.2 Nr. 14, EN/IEC 60947-5-5, GB 14048.5, EN/IEC 60947-5-4 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listat Rezistență la vibrații și șocuri Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
Descrierea dispozitivului
Descrierea dispozitivului: Element de bază
