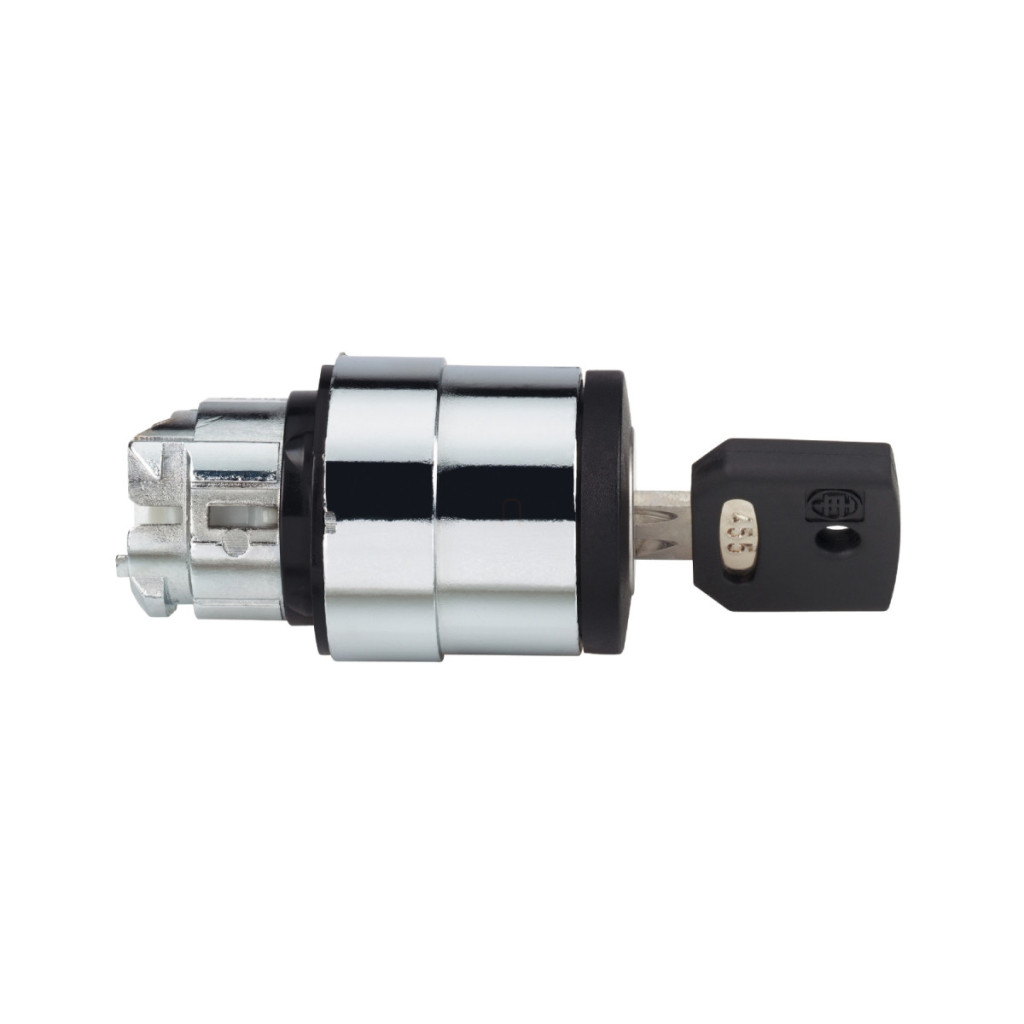

Capul comutatorului selector cu cheie Schneider Electric Harmony XB4 seria ZB4BG02 este o componentă industrială extrem de fiabilă și durabilă, fabricată din materiale de înaltă calitate și care îndeplinește cele mai înalte standarde industriale din toate punctele de vedere. Produsul este alegerea ideală pentru funcționarea în siguranță a panourilor de control, mașinilor, echipamentelor și sistemelor de automatizare, unde este important să se împiedice accesul neautorizat. Acest comutator cu selector cu cheie din metal negru, cu diametrul de 22 mm, face parte din gama de produse Harmony XB4, care reprezintă categoria premium a dispozitivelor de control industrial Schneider Electric. Comutatorul are două poziții și funcționează cu o funcție de blocare, astfel încât poziția selectată este menținută chiar și după scoaterea cheii. Cheia 455 poate fi scoasă din poziția din dreapta, ceea ce oferă un nivel suplimentar de securitate, deoarece poate fi scoasă numai când comutatorul se află în poziția dorită. Capul comutatorului selector ZB4BG02 are un cadru metalic cromat și un corp negru, care nu numai că asigură un aspect elegant, dar garantează și o durată lungă de viață și o rezistență mecanică excelentă. Parametrii tehnici ai capului comutatorului cu cheie ZB4BG02 sunt impresionanți: produsul are o durată de viață mecanică de 1.000.000 de cicluri de comutare, asigurând o fiabilitate excelentă chiar și în cele mai dure medii industriale. Nivelul său de protecție este remarcabil, fiind clasificat IP66, IP67, IP69 și IP69K, ceea ce înseamnă că oferă protecție completă împotriva prafului și a jeturilor de apă de înaltă presiune. Rezistența sa la impact este conformă cu standardul IK06, care oferă protecție suplimentară împotriva impactului fizic. Comutatorul funcționează într-un interval de temperatură de funcționare de la -40 °C la +70 °C, asigurând performanțe fiabile chiar și în condiții de mediu extreme. De asemenea, este rezistent la vibrații și impacturi puternice, oferind o rezistență la vibrații de 5 gn și o rezistență la impact de până la 50 gn, în conformitate cu standardele IEC relevante. Capul comutatorului ZB4BG02 este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 Nr. 14 și alte standarde, asigurând adecvarea sa pentru utilizare pe piețele globale. De asemenea, are certificări CSA, UL, BV, DNV și LROS, care atestă calitatea excepțională a produsului și conformitatea cu cele mai stricte standarde din industrie. Capul comutatorului poate fi utilizat în diverse configurații electrice, de la C3 la C15, ceea ce oferă o mare flexibilitate în proiectare și instalare, deoarece se pot conecta până la 6 contacte în diverse combinații. Capul comutatorului selector cu cheie ZB4BG02 este ideal pentru aplicații industriale în care este necesar un acces limitat pentru pornirea sau oprirea echipamentelor și mașinilor sau pentru schimbarea modurilor de funcționare. Este perfect potrivit pentru utilizarea în panouri de control, mașini CNC, mașini de ambalat, sisteme de benzi transportoare, roboți industriali și multe alte domenii de automatizare. Un avantaj major al produsului este că este ușor de instalat și compatibil cu alte elemente din familia de produse Harmony XB4, ceea ce îl face ușor de integrat în sistemele existente. Dimensiunile precise și instrucțiunile detaliate de instalare simplifică și mai mult instalarea într-o decupare standard de 22,5 mm a panoului.
Schneider Electric Harmony XB4 - ZB4BG02 - cap comutator selector metalic, Ø22, 455 tastă, detașabil în poziție dreaptă, 2 poziții date tehnice
Caracteristici generale
Linie de produse: Harmony XB4
Tipul produsului sau al componentei: Cap comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Profil de funcționare: Comutator cu cheie neagră
Tip de funcționare: Permanentă
Informații privind poziția de funcționare: 2 poziții 90°
Tip cheie: Cheie 455
Poziție de scoatere a cheii: Partea dreaptă
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Cod de asamblare electrică: C3 - <6 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C4 - <6 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C5 - <5 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C6 - <5 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C7 - <4 blocuri simple de contact pentru montare pe panoul frontal
C8 - <4 blocuri simple și duble de contact pentru montare pe panoul frontal
C11 - <3 blocuri simple de contact pentru montare pe panoul frontal
C15 - <1 blocuri simple pentru montare pe panoul frontal
Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 ZBGP cu capac pentru gaura cheii conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
EN/IEC 60947-5-5
GB 14048.5
EN/IEC 60947-5-1
Certificări de produs: CSA
DNV
BV
LROS (Lloyds Register of Shipping)
Listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semionduală conform IEC 60068-2-27
