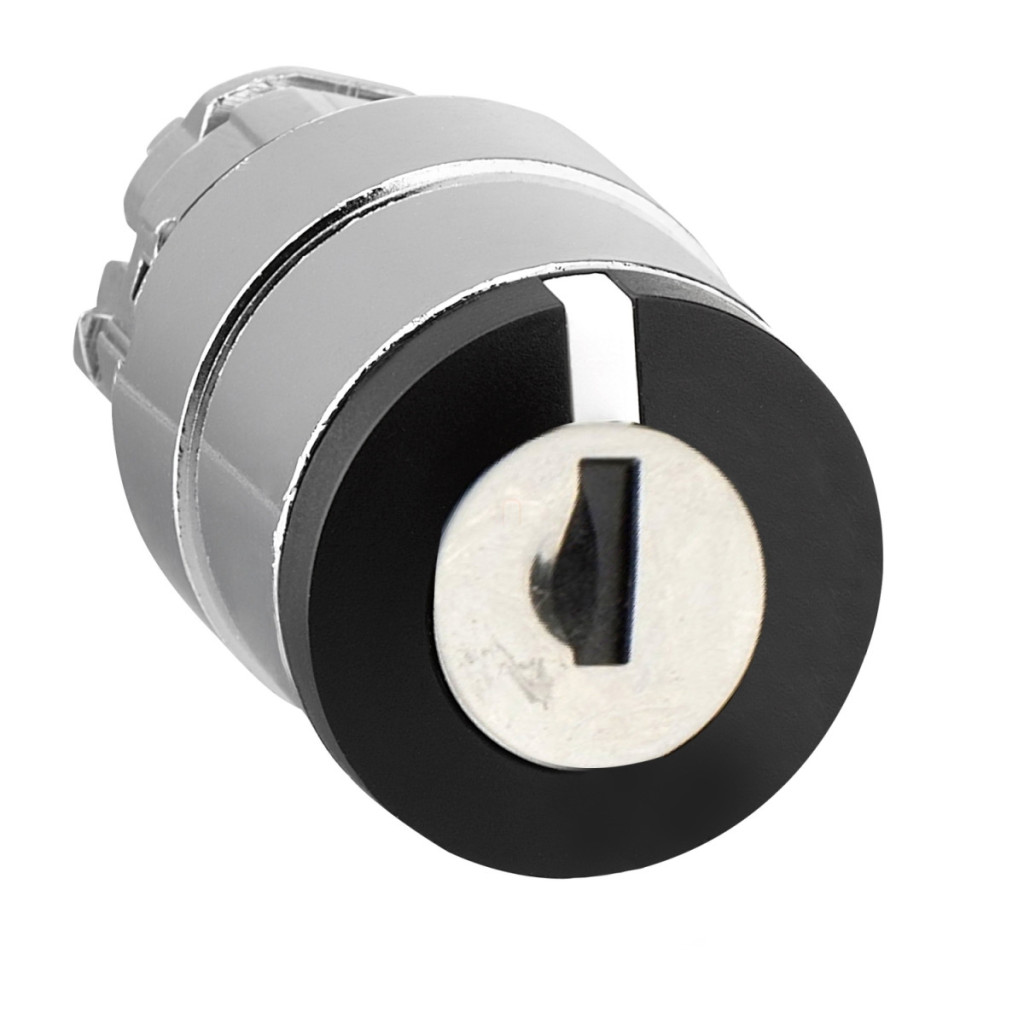

Capul comutatorului cu cheie Schneider Electric Harmony XB4 seria ZB4BG03 este o componentă industrială de înaltă calitate, concepută în principal pentru panouri de control, automatizare și medii de producție. Acest comutator cu diametru de montare de 22 mm face parte din familia de produse XB4 de înaltă fiabilitate, recunoscută la nivel mondial în aplicații industriale. ZB4BG03 este un comutator cu cheie negru cu 3 poziții și posibilitate de scoatere a cheii în pozițiile din stânga și din centru. Produsul funcționează cu cheia de tip 455, care asigură o protecție adecvată împotriva accesului neautorizat. Comutatorul are un cap circular de indicare cu cadru metalic cromat, care nu numai că oferă un aspect estetic, dar și o durabilitate excelentă chiar și în cele mai dure medii industriale. Capul comutatorului este de tip stay-put, ceea ce înseamnă că comutatorul rămâne în poziția selectată după rotirea cheii. Modelul ZB4BG03 din seria Harmony XB4 este extrem de rezistent la diverse influențe ambientale. Are protecție IP66, IP67, IP69 și IP69K, care oferă o protecție perfectă împotriva prafului și a jeturilor de apă de diferite intensități. Clasificările NEMA 13 și NEMA 4X consolidează și mai mult fiabilitatea produsului în condiții de mediu dure. Comutatorul poate rezista, de asemenea, la spălarea cu presiune înaltă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce este deosebit de util în industriile în care curățarea regulată este esențială. Parametrii tehnici ai capului comutatorului sunt impresionanți: durata sa de viață mecanică este de 1.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung. Produsul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 la 70 °C, astfel încât funcționează corect chiar și în condiții de temperatură extremă. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz), iar rezistența la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale, în conformitate cu standardul IEC 60068-2-27. Această construcție robustă garantează o durată lungă de viață chiar și în medii industriale expuse la vibrații. Codul de compoziție electrică permite o gamă largă de configurații (C3, C4, C5, C6, C7, C8, C11) utilizând un număr diferit de contacte, asigurând o aplicabilitate flexibilă pentru o varietate de sarcini de control.
Schneider Electric Harmony XB4 - ZB4BG03 - date tehnice ale capului comutatorului selector metalic
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector cu cheie
Denumirea scurtă a produsului: ZB4
Materialul inelului de montare: Metal cromat
Diametru de montare: 22 mm
Forma capului: Rotundă
Tipul capului: Standard
Forma capului unității indicatoare: Rotundă
Profil de funcționare: Comutator cu cheie negru
Tip de funcționare: Poziție fixă
Informații privind poziția de funcționare: 3 poziții +/- 45°
Tip cheie: Cheie 455
Poziție de extragere a cheii: Stânga și centru
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Greutate netă: 0,098 kg
Caracteristici mecanice
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Caracteristici electrice
Cod compoziție electrică: C3 <6 contacte, utilizând blocuri simple în asamblarea inițială
C4 <6 contacte, utilizând blocuri simple și duble în asamblarea inițială
C5 <5 contacte, utilizând blocuri simple în asamblarea inițială
C6 <5 contacte, utilizând blocuri simple și duble în asamblarea inițială
C7 <4 contacte, utilizând blocuri simple în instalarea inițială
C8 <4 contacte, utilizând blocuri simple și duble în instalarea inițială
C11 <3 contacte, utilizând blocuri simple în instalarea inițială
Caracteristici de mediu
Tratament de protecție: TH Temperatura ambiantă de depozitare: -40 până la 70 °C Temperatura ambiantă de funcționare: -40 până la 70 °C Categoria de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK06 cu capac pentru cheie ZBGP conform IEC 50102 Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27p>
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Standarde și certificări
Standarde: EN/IEC 60947-1 EN/IEC 60947-5-1 UL 508 GB 14048.5 EN/IEC 60947-5-4p>
CSA C22.2 Nr. 14
EN/IEC 60947-5-5
Certificări de produs: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listat
