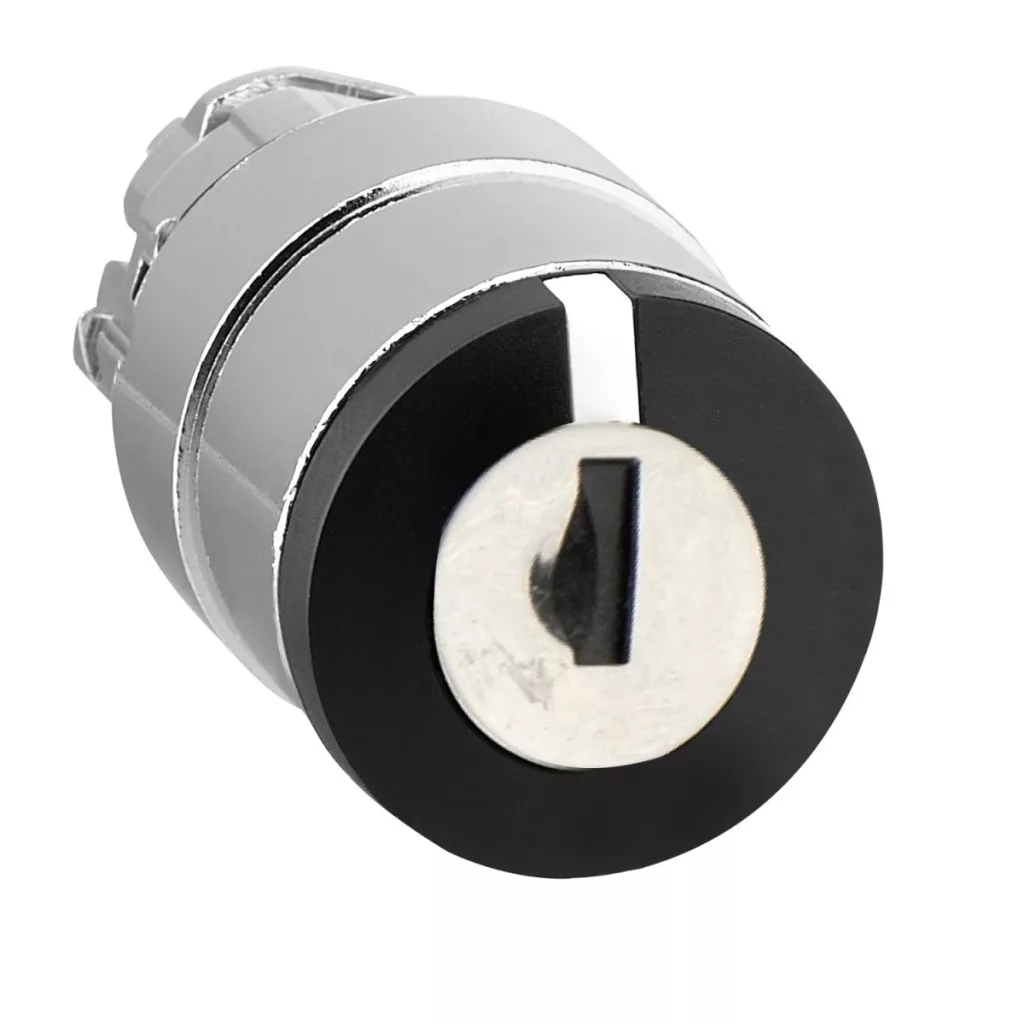

Modelul ZB4BG04 din seria Harmony XB4 de la Schneider Electric este un comutator selector cu cheie de înaltă calitate, cu diametrul de 22 mm, conceput și dezvoltat pentru aplicații industriale. Acest comutator de calitate superioară este sinonim cu fiabilitate și durabilitate, fiind alegerea ideală pentru controlul diverselor panouri de comandă, mașini și echipamente, acolo unde este necesară o siguranță sporită și restricționarea accesului. Capul comutatorului cu cheie ZB4BG04 are o ramă metalică cu acoperire cromată, care asigură nu numai un aspect estetic, ci și o rezistență remarcabilă la impacturile mecanice și la factorii de mediu. Produsul este prevăzut cu o părte de acționare cu cheie de culoare neagră, care poate fi reglată în trei poziții (+/- 45°). Cheia special concepută, de tip 455, poate fi scoasă din pozițiile din dreapta și din centru, asigurându-se astfel că numai persoanele autorizate pot modifica poziția comutatorului. Capul comutatorului are un design „stay put”, ceea ce înseamnă că, după comutare, acesta rămâne în poziția respectivă până când nu este modificat manual. Această funcție este deosebit de utilă în aplicațiile în care stabilitatea comutatorului este esențială pentru o funcționare sigură. Produsul are o formă rotundă și, datorită diametrului standard de montare de 22 mm, poate fi integrat cu ușurință în majoritatea panourilor de control industriale. Capul comutatorului selector ZB4BG04 se mândrește cu parametri tehnici remarcabili. Asigură un grad ridicat de protecție împotriva diverselor influențe de mediu, fapt confirmat de clasele de protecție IP66, IP67, IP69 și IP69K. Aceasta înseamnă că este perfect rezistent la praf și jeturi de apă și funcționează fiabil chiar și în cazul spălării cu presiune ridicată (până la 7.000.000 Pa, la o temperatură de 55 °C, de la o distanță de 0,1 m). Produsul este conform cu clasele NEMA 13 și NEMA 4X și are o rezistență la șocuri mecanice de grad IK06 în cazul utilizării capacului cu orificiu pentru cheie ZBGP. Capul de comutare cu cheie Schneider Electric Harmony XB4 ZB4BG04 are o durată de viață mecanică excepțională de 1.000.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensă. Produsul poate fi depozitat și utilizat într-un interval de temperatură cuprins între -40 și +70 °C, astfel încât face față chiar și condițiilor de mediu extreme. Capul de comutare poate fi utilizat în diverse configurații electrice, conform mai multor coduri (C3, C4, C5, C6, C7, C8, C11), care permit utilizarea a până la 6 contacte prin aplicarea blocurilor simple și duble, în prima modalitate de montare. Produsul a fost proiectat și fabricat în conformitate cu numeroase standarde internaționale, printre care EN/IEC 60947-5-1, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-5 și GB 14048.5. De asemenea, deține certificate CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. ZB4BG04 prezintă o rezistență remarcabilă la vibrații (5 gn, f= 2...500 Hz) și la șocuri mecanice (30 gn timp de 18 ms, respectiv 50 gn timp de 11 ms), ceea ce este deosebit de important pentru aplicațiile din mediul industrial. Acest comutator robust poate fi proiectat cu precizie pentru diverse aplicații, având dimensiuni CAD (29 mm lățime, 29 mm înălțime, 72 mm adâncime).
Schneider Electric Harmony XB4 - ZB4BG04 - cap de comutator metalic, Ø22, cu 455 de chei, detașabil în pozițiile stânga și centrală, cu 3 poziții - specificații tehnice
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului sau al piesei: Cap de comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22 mm
Tipul capului: Standard
Cantitate minimă de vânzare: 1
Forma capului elementului de indicare: Rotund
Profil de acționare: Comutator cu cheie negru
Tipul de acționare: Fixare
Informații privind poziția de acționare: 3 poziții +/- 45°
Tipul cheii: Cheie 455
Poziția de scoatere a cheii: Dreapta și centrală
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Cod de asamblare electrică: C3 C4 C5 C6 C7 <4 contacte cu blocuri simple în modul de montare inițial
C8 <4 contacte cu blocuri simple și duble în modul de montare inițial
C11 <3 contacte cu blocuri simple în modul de montare inițial
Afișare dispozitiv: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 cu capac pentru orificiul cheii ZBGP conform IEC 50102
Standarde și certificate
Standarde: EN/IEC 60947-5-1
UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
CSA C22.2 Nr. 14
EN/IEC 60947-5-5
GB 14048.5
Certificări de produs: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listed
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
