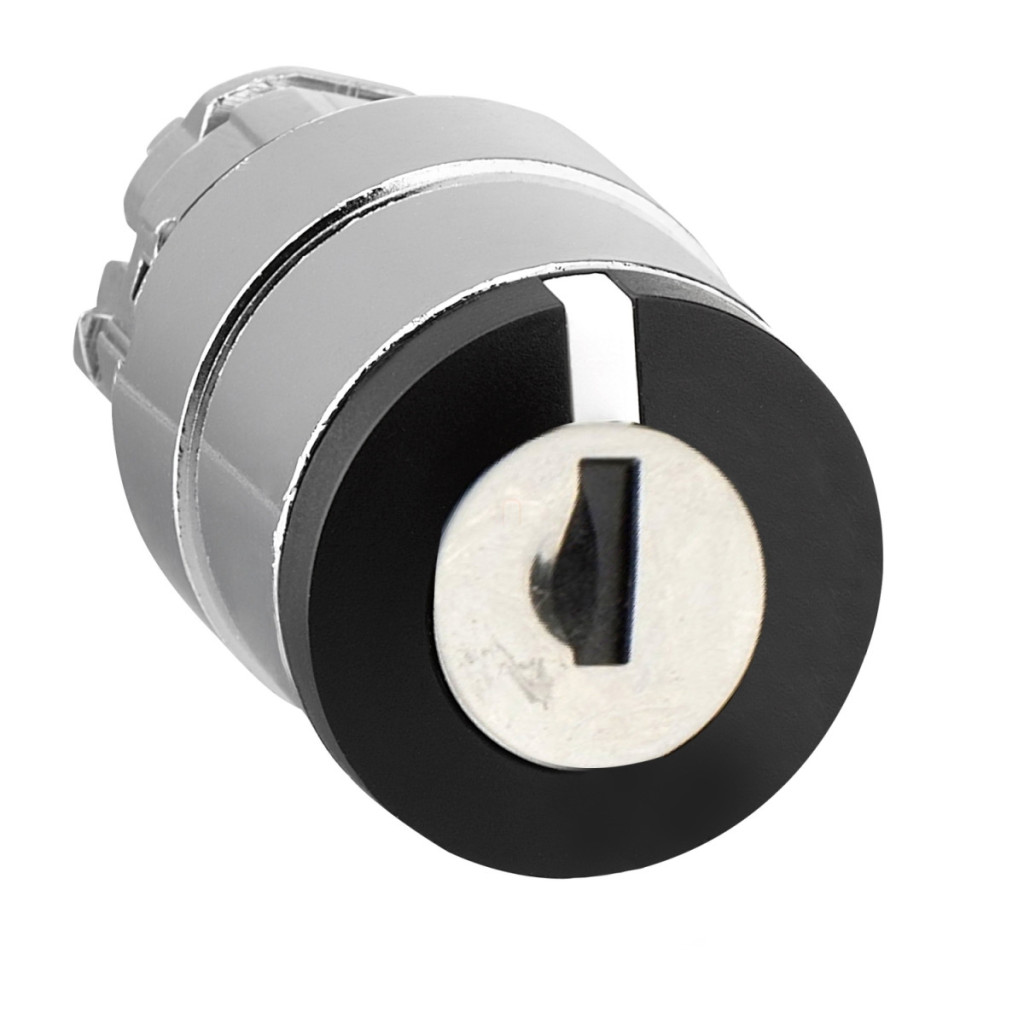

Gama de produse Schneider Electric Harmony XB4 comutatorul cu cheie ZB4BG05 a fost dezvoltată pentru aplicații industriale de automatizare și control în care sunt necesare operațiuni de comutare sigure și restricționarea accesului neautorizat. Acest comutator metalic de calitate superioară este alegerea perfectă pentru controlul instalațiilor, liniilor de producție și echipamentelor industriale, unde designul robust și funcționarea fiabilă sunt cerințe esențiale. Capul comutatorului selector cu cheie ZB4BG05 este negru și poate fi acționat cu o cheie de tip 455, care oferă o securitate sporită împotriva comutării neautorizate. Capul comutatorului poate fi setat în 3 poziții (+/- 45°) și are un retur cu arc de la dreapta la centru, astfel încât revine automat în poziția centrală când este eliberat din poziția din dreapta. Cheia poate fi scoasă numai în pozițiile din stânga și din centru, ceea ce reprezintă o măsură de securitate suplimentară împotriva interferențelor neautorizate. Designul mecanic se potrivește într-un orificiu de montare standard de 22 mm, asigurând o compatibilitate largă cu diverse panouri și unități de control. Capul comutatorului Harmony XB4 are parametri tehnici excelenți: placa frontală din metal cromat și materialele de înaltă calitate asigură o durată lungă de viață chiar și în medii industriale dure. Comutatorul are o durată de viață mecanică impresionantă, fiind proiectat pentru până la 1.000.000 de cicluri de comutare. Protecția sa este remarcabilă: este conform cu clasele de protecție IP66, IP67, IP69 și IP69K conform IEC 60529 și este, de asemenea, clasificat NEMA 13 și NEMA 4X, ceea ce îl face rezistent la praf, apă și spălare la presiune înaltă. Protecția mecanică împotriva impactului IK06 asigură rezistența la impacturi accidentale și vibrații. Capul comutatorului poate rezista la vibrații de 5g (în gama de frecvențe 2-500 Hz) și la impacturi de 30g și 50g, asigurând o funcționare fiabilă chiar și în condiții extreme. Are o gamă extrem de largă de temperaturi de funcționare: poate fi utilizat și depozitat între -40 °C și +70 °C, ceea ce este deosebit de important în mediile industriale. Capul comutatorului ZB4BG05 poate fi utilizat cu diferite coduri de configurare electrică (C3, C4, C5, C6, C7, C8, C11), ceea ce îl face flexibil pentru o varietate de cerințe de comutare și extensibil până la 6 contacte cu blocuri simple și duble. Capul comutatorului cu cheie Schneider Electric ZB4BG05 este conform cu o serie de standarde și certificări internaționale (IEC 60947-5-1, EN 60947-5-5, UL 508, CSA C22.2 nr. 14) și este certificat de BV, CSA, DNV, LROS și UL, fiind astfel adecvat pentru utilizarea într-o varietate de aplicații industriale din întreaga lume. Acest produs este alegerea ideală pentru medii în care controlul sigur, durabilitatea și fiabilitatea sunt esențiale.
Schneider Electric Harmony XB4 - ZB4BG05 - cap comutator selector metalic, Ø22, 455 cheie, poziții stânga și centru detașabile, retur dreapta, 3 poziții date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector cu cheie
Denumire scurtă a produsului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap indicator: Rotundă
Direcție de revenire: De la dreapta la centru
Tip operator: Comutator cu cheie neagră
Mecanism de acționare: Revenire cu arc
Informații privind poziția operatorului: 3 poziții +/- 45°
Tip cheie: Cheie 455
Poziție extragere cheie: Stânga și centru
Informații suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Cod de asamblare electrică: C3 <6 contacte cu blocuri simple în montare frontală
C4 <6 contacte cu blocuri simple și duble în montare frontală
C5 <5 contacte cu blocuri simple în montare frontală
C6 <5 contacte cu blocuri simple și duble în montare frontală
C7 <4 contacte cu blocuri simple în montare frontală
C8 <4 contacte cu blocuri simple și duble în montare frontală
C11 <3 contacte cu blocuri simple în montare frontală
Afișare produs: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 cu protecție pentru gaura cheii ZBGP conform IEC 50102
Standarde: GB 14048.5
EN/IEC 60947-5-1
EN/IEC 60947-5-5
EN/IEC 60947-5-4
UL 508
CSA C22.2 Nr. 14
EN/IEC 60947-1
Certificări ale produsului: BV
CSA
DNV
LROS (Lloyds register of shipping)
Listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
