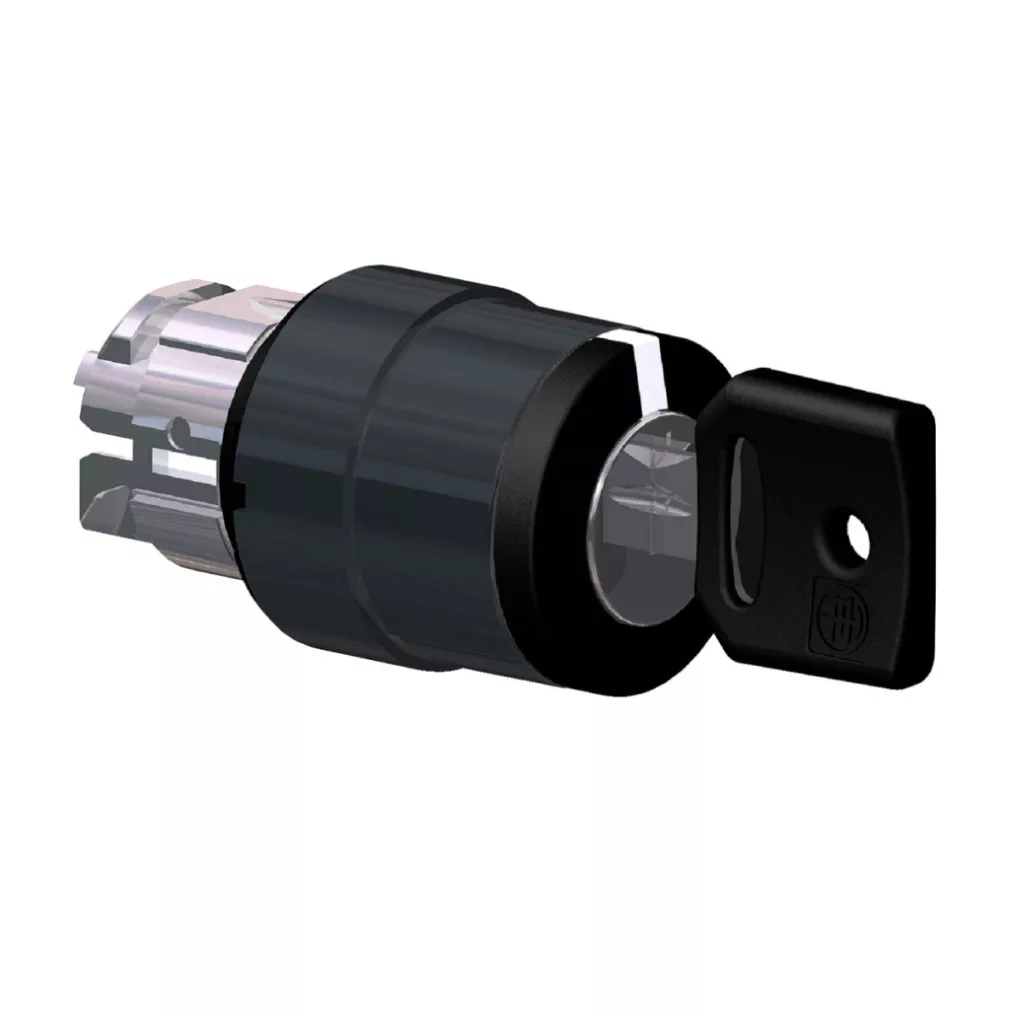

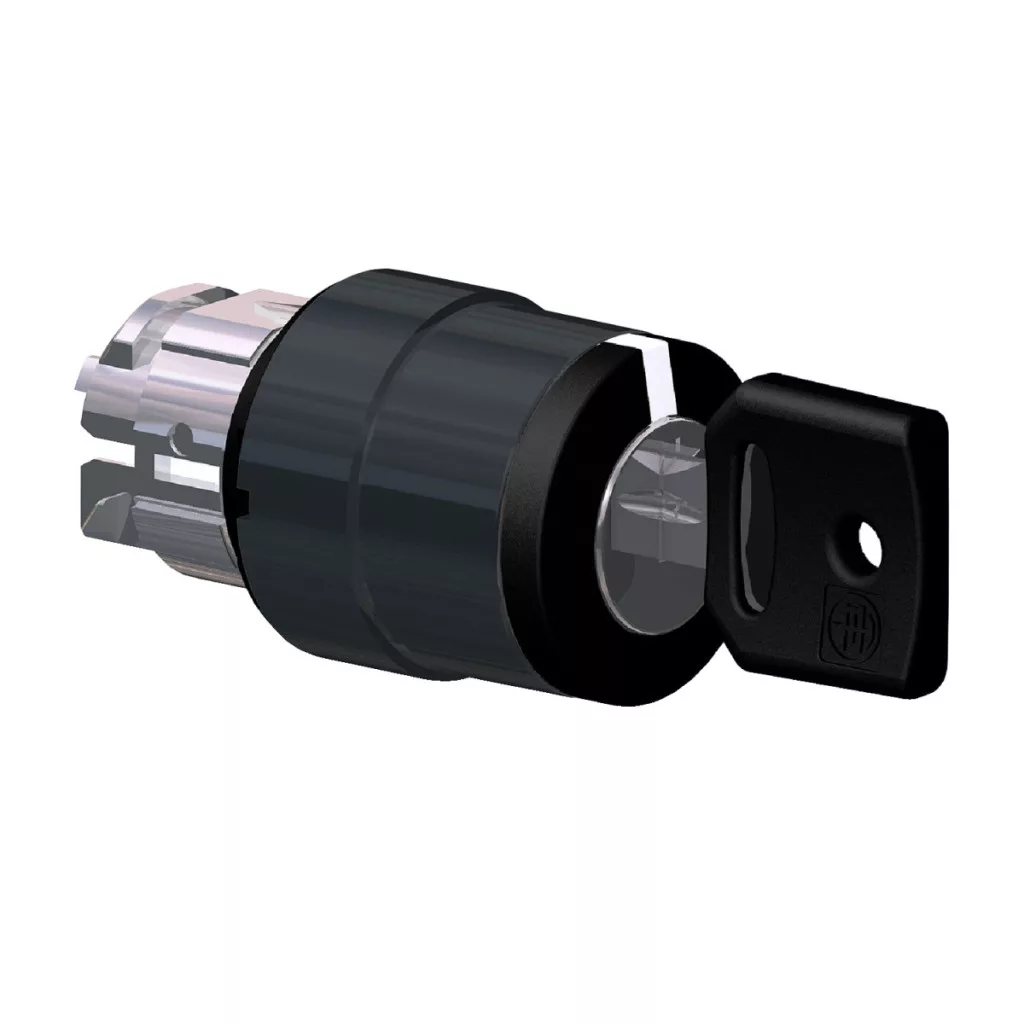

Modelul ZB4BG07 din seria Schneider Electric Harmony XB4 este un comutator cu cheie profesional, conceput pentru utilizarea în medii industriale. Acest comutator cu trei poziții și diametru de 22 mm este un component de înaltă calitate, care asigură o funcționare fiabilă chiar și în cele mai exigente aplicații. Capul comutatorului selector cu cheie ZB4BG07 are un cadru metalic negru, care nu numai că îi conferă un aspect elegant, dar asigură și o durabilitate excelentă. Produsul poate fi reglat în 3 poziții (+/- 45°) și este dotat cu o funcție de revenire cu arc, ceea ce sporește siguranța și manevrabilitatea în anumite aplicații. Ronis 455 se acționează cu o cheie, iar cheia poate fi scoasă din orice poziție, ceea ce permite o utilizare flexibilă în conformitate cu diferite cerințe de siguranță. Capul comutatorului selector ZB4BG07 are o construcție extrem de robustă, fapt demonstrat de durata de viață mecanică de 1 milion de cicluri de funcționare. Produsul rezistă și la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, de la o distanță de 0,1 metri), fiind astfel ideal pentru mediile industriale în care este necesară curățarea periodică. Clasificarea IP este remarcabilă: IP66, IP67, IP69 și IP69K oferă protecție împotriva pătrunderii prafului și a apei, în timp ce respectă și standardele NEMA 13 și NEMA 4X. Intervalul de temperatură de funcționare este extrem de larg, variind de la -40 °C la +70 °C, ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Produsul este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-5-4, UL 508, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-5, GB 14048.5 și EN/IEC 60947-5-1. Deține certificări internaționale, printre care listări CSA, DNV, BV, LROS și UL. Capul comutatorului selector ZB4BG07 poate fi utilizat cu diverse configurații electrice, de la codul C3 până la codul C11, ceea ce asigură o mare flexibilitate în ceea ce privește configurațiile de comutare. Produsul are o rezistență excelentă la vibrații (5 gn, f= 2-500 Hz) în conformitate cu standardul IEC 60068-2-6, precum și o rezistență remarcabilă la șocuri (30 gn până la 18 ms, respectiv 50 gn până la 11 ms în cazul unei accelerații cu undă semisinusoidală). Acest cap de comutator servește ca element de bază în panourile de control și, datorită fabricării sale de precizie, asigură o funcționare fiabilă chiar și în cele mai exigente medii industriale.
Schneider Electric Harmony XB4 - ZB4BG07 - cap de comutator selector Ø22 cu 3 poziții și revenire automată Ronis 455 - date tehnice
Specificații generale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator selector cu cheie
Denumire scurtă a produsului: ZB4
Material cadru: Metal negru
Diametru de montare: 22 mm
Tip cap: Standard
Caracteristici de funcționare
Forma capului unității de semnalizare: Rotund
Profil de acționare: Comutator cu cheie negru
Tipul de acționare: Stay put (poziție fixă)
Informații privind poziția de acționare: 3 poziții +/- 45°
Tipul tijei cheii: Cheie 455
Poziția de scoatere a cheii: În orice poziție
Dimensiuni și caracteristici fizice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Protecție și durabilitate
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1 000 000 de cicluri
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Componență electrică
Cod de componență electrică: C3 C4 C5 C6 C7 C8 C11 Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Standarde și certificate
Standarde: EN/IEC 60947-5-4, UL 508, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-5, GB 14048.5, EN/IEC 60947-5-1
Certificări ale produsului: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27
