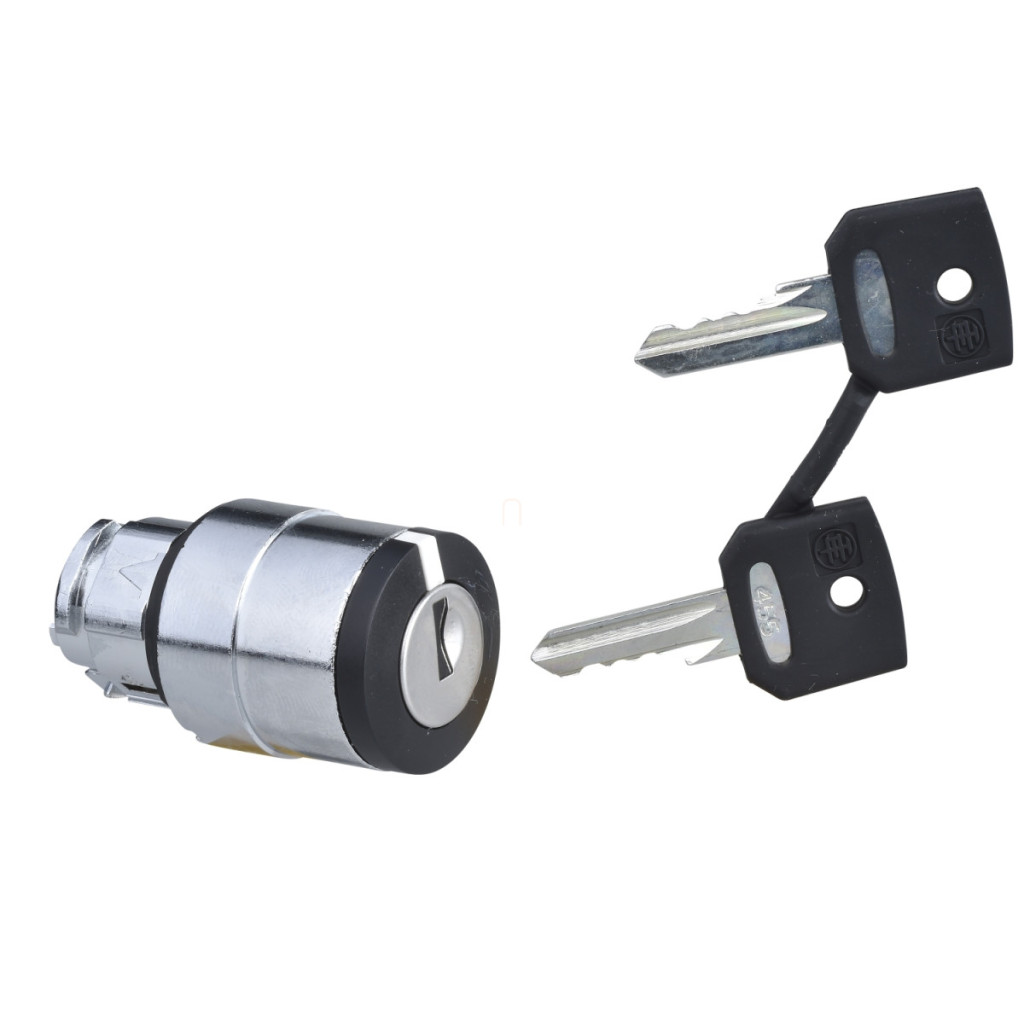

Capul comutatorului selector cu cheie Schneider Electric Harmony XB4 seria ZB4BG08 este un dispozitiv de control industrial de calitate superioară, care asigură o funcționare fiabilă chiar și în medii industriale complexe. Datorită designului său din metal cromat, este o componentă durabilă, cu durată lungă de viață, care îndeplinește chiar și cele mai înalte cerințe industriale. Capul comutatorului selector ZB4BG08 este de culoare neagră și are un design de tip 455, care permite funcționarea în trei poziții. Cheia poate fi scoasă numai în poziția din stânga, ceea ce este deosebit de important pentru aplicațiile de siguranță. Dispozitivul este echipat cu un mecanism cu arc care revine automat din poziția dreaptă în poziția centrală, asigurând că comutatorul nu rămâne accidental într-o poziție nedorită. Capul comutatorului are un design rotund și se potrivește într-un orificiu de montare standard de 22 mm, fiind compatibil cu cele mai comune panouri de control industriale. Specificațiile tehnice ale produsului sunt impresionante: are clase de protecție IP66, IP67, IP69 și IP69K, care asigură protecție completă împotriva prafului și a jeturilor de apă de înaltă presiune. Capul comutatorului poate fi curățat cu apă la o presiune de până la 7000000 Pa și o temperatură de 55 °C de la o distanță de 0,1 metri fără a fi deteriorat. De asemenea, este conform cu clasificările NEMA 13 și NEMA 4X, care indică, de asemenea, o protecție excelentă. Are o durată de viață mecanică excepțională și poate rezista la 1.000.000 de cicluri de comutare. Intervalul său de temperatură de funcționare este între -40 °C și +70 °C, ceea ce îl face potrivit pentru utilizarea în condiții extreme. Rezistența la impact IK06 (atunci când se utilizează capacul pentru gaura cheii ZBGP) oferă protecție suplimentară împotriva impactului fizic. Capul comutatorului ZB4BG08 poate fi utilizat cu o varietate de configurații electrice și este compatibil cu codurile de asamblare electrică de la C3 la C11, oferind flexibilitate maximă pentru diferite aplicații. Este potrivit pentru utilizare cu până la 6 contacte (în funcție de configurație) și poate fi montat atât cu blocuri simple, cât și duble, cu fixare frontală. Produsul este conform cu o serie de standarde și certificări internaționale, inclusiv EN/IEC 60947-5-1, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-4, GB 14048.5, CSA C22.2 Nr. 14 și EN/IEC 60947-5-5 și este certificat de CSA, DNV, BV, LROS și UL. ZB4BG08 este deosebit de potrivit pentru medii în care restricționarea accesului este importantă sau în care numai persoanele autorizate pot modifica setările. Este alegerea ideală pentru sisteme de securitate, mașini industriale, panouri de control și aplicații în care este necesară protecția cheilor. Produsul este compatibil cu alte elemente din seria Schneider Electric Harmony XB4, fiind ușor de integrat în sistemele existente. Rezistența sa la vibrații (5 gn, f= 2…500 Hz) și rezistența la șocuri (30/50 gn cu durate diferite) asigură o funcționare fiabilă chiar și în medii cu mașini vibrante.
Schneider Electric Harmony XB4 - ZB4BG08 - date tehnice privind capul comutatorului selector metalic
Caracteristici principale ale produsului
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Diametru de montare: 22 mm
Formă cap: Rotundă
Retur: Dreapta spre centru
Tip control: Comutator cu cheie neagră
Mod de funcționare: Revenire cu arc
Poziții comutator: 3 poziții +/- 45°
Tip cheie: Cheie 455
Poziție de scoatere cheie: Poziție stânga
Informații suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri de comutare
Cod de configurare electrică: C3 pentru max. 6 contacte cu blocuri simple cu fixare frontală
Cod de configurare electrică: C4 max. 6 contacte cu blocuri simple și duble cu fixare frontală
Cod de asamblare electrică: C5 max. 5 contacte cu blocuri simple cu fixare frontală
Cod de asamblare electrică: C6 pentru până la 5 contacte cu blocuri simple și duble cu fixare frontală
Cod de asamblare electrică: C7 pentru până la 4 contacte cu blocuri simple cu fixare frontală
Cod de asamblare electrică: C8 pentru max. 4 contacte cu blocuri simple și duble cu fixare frontală
Cod de asamblare electrică: C11 pentru max. 3 contacte cu blocuri simple cu fixare frontală
Ambalarea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatură de funcționare: -40…70 °C
Temperatură de depozitare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Protecție IP: IP66 conform IEC 60529
Protecție IP: IP67
Protecție IP: IP69
Protecție IP: IP69K
Protecție NEMA: NEMA 13
Protecție NEMA: NEMA 4X
Protecție IK: IK06 ZBGP cu capac pentru gaura cheii conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) cu accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) cu accelerație semisinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: EN/IEC 60947-5-1, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-4, GB 14048.5, CSA C22.2 Nr. 14, EN/IEC 60947-5-5
Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la spălare cu presiune înaltă
7.000.000 Pa la 55 °C, distanță: 0,1 m
