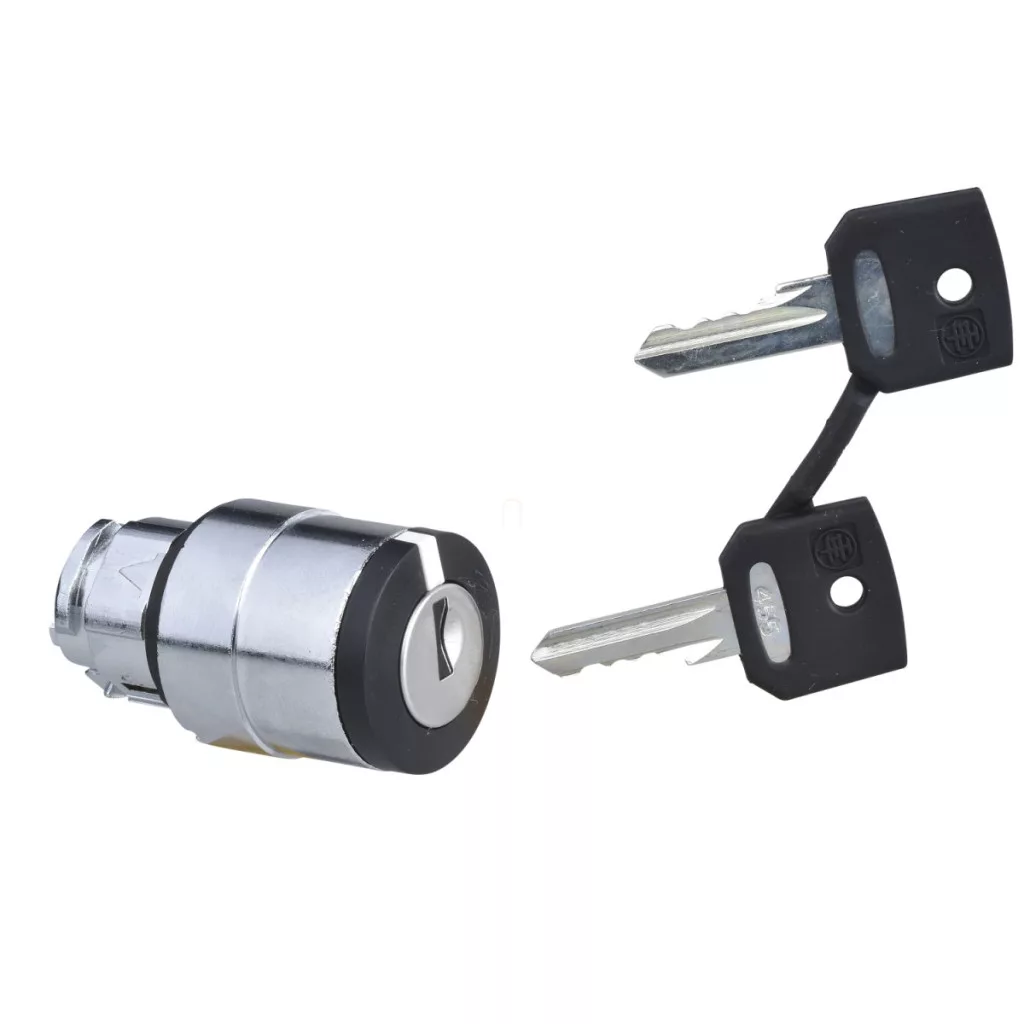

Comutatorul cu cheie ZB4BG09 din seria Harmony XB4 de la Schneider Electric este un element de comandă industrial extrem de fiabil și versatil, conceput în special pentru aplicații de secționare, comandă și siguranță. Acest dispozitiv de calitate premium, cu cadru metalic cromat, este alegerea perfectă pentru medii în care trebuie împiedicată intervenția neautorizată. Capul comutatorului ZB4BG09 se potrivește într-o gaură de montare standard cu diametrul de 22 mm, care este o dimensiune standard în industrie, astfel încât poate fi ușor integrat în majoritatea panourilor de control și a interfețelor de operare. Capul comutatorului este realizat în versiune cu cheie neagră, cu sistem de cheie 455, care poate fi scoasă din poziția din dreapta, oferind astfel o siguranță suplimentară. Funcționarea cu trei poziții (+/- 45°) cu poziție de repaus permite alegerea între diferite moduri de funcționare sau funcții, asigurând în același timp că comutatorul rămâne în ultima poziție selectată fără intervenție externă. Capul de comutare ZB4BG09 oferă o durabilitate mecanică remarcabilă, fiind proiectat pentru până la 1 000 000 de cicluri de comutare, ceea ce asigură o durată de viață excepțională chiar și în condiții de utilizare industrială intensă. Dispozitivul rezistă chiar și la echipamentele de spălare cu presiune ridicată (7 000 000 Pa la 55 °C, de la o distanță de 0,1 m), fiind astfel alegerea ideală în medii care necesită curățare regulată, cum ar fi aplicațiile din industria alimentară sau farmaceutică. Produsul dispune de clase de protecție de nivel înalt: niveluri de protecție IP66, IP67, IP69 și IP69K, precum și certificări NEMA 13 și NEMA 4X, ceea ce asigură o protecție excepțională împotriva prafului, apei și jetului de apă de înaltă presiune. De asemenea, dispune de rezistență la șocuri mecanice de gradul IK06 (cu capac pentru orificiul cheii), ceea ce sporește și mai mult fiabilitatea produsului în medii dure. Intervalul de temperatură de funcționare și depozitare al dispozitivului este extrem de larg, între -40 și +70 °C, astfel încât poate fi utilizat chiar și în condiții de temperatură extreme. Capul de comutare Schneider Electric Harmony XB4 ZB4BG09 poate fi utilizat în mai multe configurații electrice, cu diferite dispuneri ale blocurilor de contacte (coduri C3, C4, C5, C6, C7, C8, C11). Această flexibilitate permite satisfacerea diverselor cerințe de control, fie că este vorba de scheme de comutare simple sau complexe. Produsul este conform cu numeroase standarde internaționale, printre care EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508 și CSA C22.2 No 14, și deține certificări CSA, DNV, BV, LROS și UL, ceea ce asigură utilizarea la nivel global și o calitate excelentă. Capul de comutare cu cheie ZB4BG09 este comercializat ca element de bază, putând fi combinat în mod flexibil cu diferite blocuri de contacte, în funcție de aplicația specifică. În ciuda dimensiunilor sale compacte de 29×29×72 mm, produsul oferă performanțe excelente și o durată de viață îndelungată, fiind astfel alegerea ideală pentru sistemele de automatizare și control industrial care impun cerințe ridicate de calitate.
Schneider Electric Harmony XB4 - ZB4BG09 - Caracteristici tehnice ale capului comutatorului metalic
Caracteristici de bază
Gama de produse: Harmony XB4
Tip de produs: Cap de comutator selector cu cheie
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Forma capului: Rotund
Tipul formei capului: Standard
Profilul acționării: Comutator cu cheie neagră
Tipul acționării: Poziție fixă
Informații privind poziția acționării: 3 poziții +/- 45°
Tipul cheii: Cheie 455
Poziția de scoatere a cheii: Dreapta
Informații suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Durabilitate mecanică: 1000000 de cicluri
Rezistență la spălarea cu presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Codul configurației electrice: C3 C4 C5 C6 C7 C8 C11 Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura mediului pentru depozitare: -40...70 °C
Temperatura mediului pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 cu capac pentru orificiul cheii ZBGP conform IEC 50102
Standarde și certificate
Standarde: EN/IEC 60947-5-1, GB 14048.5, EN/IEC 60947-1, EN/IEC 60947-5-4, UL 508, CSA C22.2 nr. 14, EN/IEC 60947-5-5
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27
