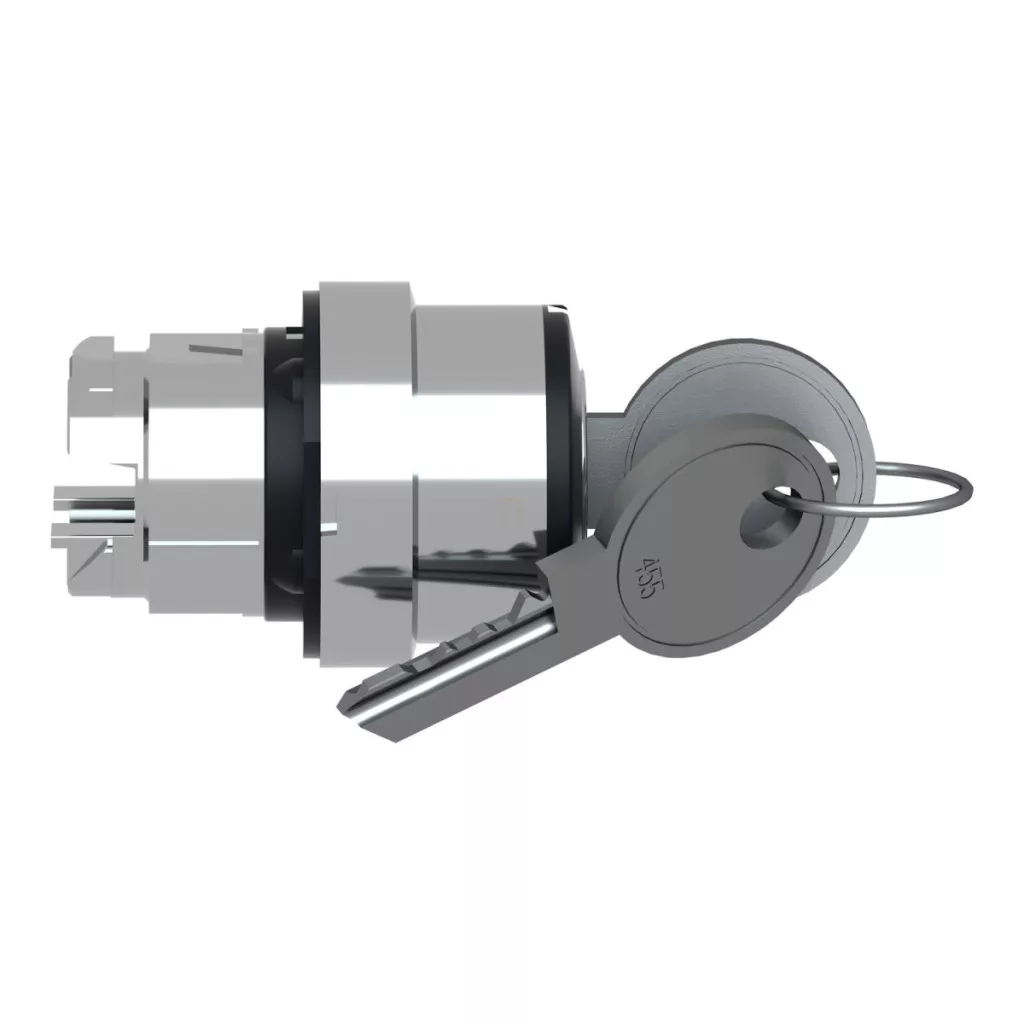

Gama de produse Schneider Electric Harmony XB4 include un comutator cu cheie special, modelul ZB4BG0F046, dezvoltat pentru aplicații industriale profesionale. Acest comutator cu cheie de calitate superioară, cu un diametru de montare de 22 mm, este alegerea perfectă pentru mediile în care doriți să restricționați funcționarea comutatorului sau pentru aplicații critice din punct de vedere al siguranței, în care numai personalul autorizat are permisiunea de a opera sistemul. Capul comutatorului cu cheie ZB4BG0F046 este negru, cu 3 poziții (+/- 45°) și o placă frontală din metal cromat. Designul standard al capului este rotund, ceea ce asigură un aspect estetic chiar și în medii industriale. Produsul poate fi acționat cu o cheie specială (455), iar cheia poate fi scoasă în orice poziție, ceea ce oferă o flexibilitate sporită pentru diferite configurații de control. Comutatorul cu cheie albastru conferă întregului panou de control un aspect profesional. Din punct de vedere tehnic, capul comutatorului cu cheie ZB4BG0F046 are o serie de caracteristici demne de menționat. În versiunea sa de bază, acest dispozitiv din seria ZB4 include doar capul comutatorului, care poate fi combinat cu diverse blocuri electrice pentru a crea configurația adecvată. În funcție de codul compoziției electrice, se pot crea până la 6 contacte cu instalarea inițială a blocurilor simple și duble (C3, C4). Durabilitatea mecanică este excepțională, cu până la 1.000.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în cazul unei utilizări intensive. În ceea ce privește dimensiunile CAD, produsul are o lățime și o înălțime de 29 mm și o adâncime de 72 mm. Din punct de vedere al mediului, capul comutatorului cu cheie ZB4BG0F046 oferă o protecție remarcabilă. Nivelul de protecție IP este IP66, IP67, IP69 și IP69K în conformitate cu IEC 60529, ceea ce înseamnă o protecție excepțională împotriva prafului și a apei. Clasa de protecție NEMA este NEMA 13 și NEMA 4X. Produsul are o rezistență excelentă la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m).. Intervalul de temperatură de funcționare este între -40 °C și +70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme. Dispozitivul este conform cu EN/IEC 60947-5-4, CSA C22.2 nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508, GB 14048.5 și EN/IEC 60947-5-5 și are numeroase certificări internaționale, inclusiv certificările DNV, CSA, UL, LROS și BV. Rezistența la vibrații este de 5 gn (f=2-500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerație sinusoidală de jumătate de undă conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BG0F046 - date tehnice privind capul de acționare cu selector de chei
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap de acționare cu selector de chei
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Design cap: Standard
Unitate de vânzare: 1
Forma capului unității indicatoare: Rotundă
Profil de funcționare: Comutator cu cheie albastră
Informații privind poziția de funcționare: 3 poziții +/- 45°
Tip cheie: Cheie specială
Poziție de scoatere a cheii: Orice poziție
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Cod compoziție electrică:
C3 <6 contacte utilizând blocuri simple în montare frontală
C4 <6 contacte utilizând blocuri simple și duble în montare frontală
C5 <5 contacte utilizând blocuri simple în montare frontală
C6 <5 contacte utilizând blocuri simple și duble în montare frontală
C7 <4 contacte utilizând blocuri simple în montare frontală
C8 <4 contacte utilizând blocuri simple și duble în montare frontală
C11 <3 contacte utilizând blocuri simple în montare frontală
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatură ambiantă pentru depozitare: -40...70 °C
Temperatură ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Standarde și certificări
Standarde: EN/IEC 60947-5-4, CSA C22.2 Nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508, GB 14048.5, EN/IEC 60947-5-5
Certificări de produs: DNV, CSA, UL, LROS (Lloyds register of shipping), BV
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație sinusoidală cu jumătate de amplitudine conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație sinusoidală cu jumătate de amplitudine conform IEC 60068-2-27
