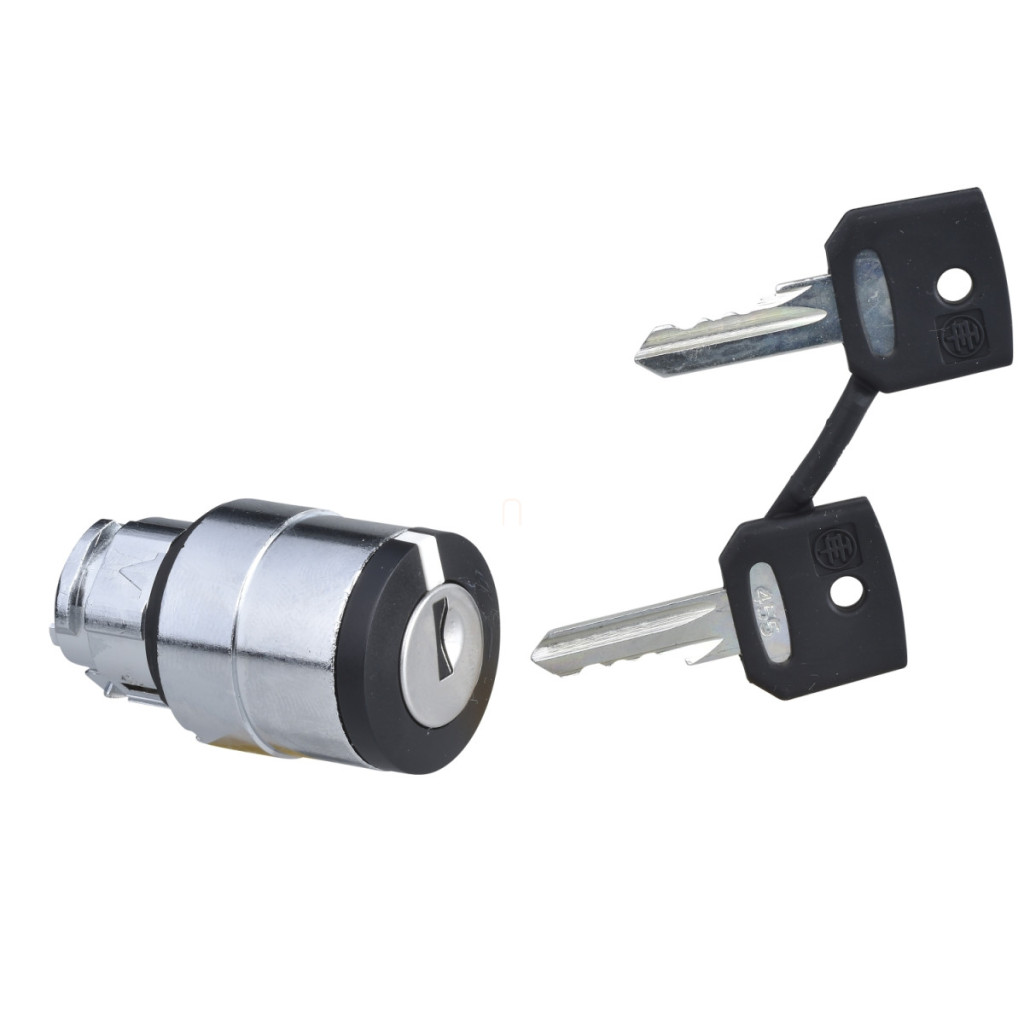

Capul comutatorului selector cu cheie ZB4BG1 din seria Harmony XB4 de la Schneider Electric este un dispozitiv de control industrial profesional, fiabil și durabil, ideal pentru o varietate de sarcini de automatizare și control al mașinilor. Acest element de control din metal cromat de calitate superioară este alegerea ideală pentru medii în care este necesară o securitate sporită sau un acces restricționat. Capul comutatorului cu cheie ZB4BG1 are un diametru standard de montare de 22 mm, fiind compatibil cu majoritatea panourilor de control industriale și a dulapurilor de comutație. Designul cu trei poziții (±45°) permite un control versatil, iar cheia poate fi scoasă numai în poziția din dreapta, oferind o caracteristică suplimentară de securitate. Comutatorul cu cheie negru (cu cheia 455) are un mecanism de revenire cu arc, ceea ce înseamnă că revine automat în poziția centrală după eliberare - acest lucru este deosebit de util în aplicații în care activarea continuă nu este de dorit. Capul comutatorului ZB4BG1 este extrem de durabil, dovadă fiind durata sa de viață mecanică de 1 milion de cicluri de comutare. Datorită claselor de protecție IP66, IP67, IP69 și IP69K, este foarte rezistent la pătrunderea prafului și a apei, precum și la efectele spălării cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Intervalul de temperatură de funcționare al dispozitivului, de la -40 °C la +70 °C, permite utilizarea acestuia în condiții de mediu extreme. Clasa de rezistență la impact IK06 (cu capacul orificiului ZBGP) oferă protecție suplimentară împotriva impactului mecanic. Capul comutatorului ZB4BG1 poate fi utilizat în diverse configurații electrice și este compatibil cu mai multe blocuri de contact (coduri C3-C8 și C11). Acest lucru vă permite să controlați până la 6 contacte cu un singur comutator, în conformitate cu diferite scheme de comutare. Secvențele de comutare pot fi controlate cu precizie în trei poziții diferite (315°, 0°, 45°) și, datorită revenirii cu arc, comutatorul revine automat la poziția inițială atunci când este eliberat. Dispozitivul este conform cu o serie de standarde internaționale, inclusiv UL 508, GB 14048.5, EN/IEC 60947-1, EN/IEC 60947-5-1, CSA C22.2 Nr. 14, EN/IEC 60947-5-4, EN/IEC 60947-5-5 și este certificat de BV, CSA, DNV, LROS și UL. Capul comutatorului cu cheie ZB4BG1, parte a seriei Schneider Electric Harmony XB4, poate fi o componentă cheie într-un sistem de control industrial bine proiectat. Este proiectat special pentru montarea pe plăci cu circuite imprimate, cu dimensiuni precise și instrucțiuni detaliate de montare. Este ideal pentru utilizarea în aplicații critice, în care cerințele de siguranță sunt ridicate și trebuie împiedicată funcționarea neautorizată a mașinilor sau proceselor.
Schneider Electric Harmony XB4 - ZB4BG1 - cap comutator selector metalic, Ø22, 455 cheie, detașabil în poziția dreaptă, revine din stânga, 3 poziții date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector cu cheie
Denumire scurtă a produsului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate minimă de vânzare: 1
Formă cap unitate de control: Rotundă
Întoarcere: De la stânga la centru
Element de control: Comutator cu cheie negru
Tip de funcționare: Revenire cu arc
Poziții de comutare: 3 poziții ±45°
Tip cheie: Cheie 455
Poziție de scoatere a cheii: Partea dreaptă Caracteristici suplimentare Lățime totală conform CAD: 29 mm Înălțime totală conform CAD: 29 mm Adâncime totală conform CAD: 72 mm Rezistență la spălatoare de înaltă presiune: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri de comutare
Cod de asamblare electrică: C3 - <6 contacte pentru montarea pe panoul frontal folosind blocuri simple
C4 - <6 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C5 - <5 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C6 - <5 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C7 - <4 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C8 - <4 contacte pentru montarea pe panoul frontal folosind blocuri simple și duble
C11 - <3 contacte pentru montarea pe panoul frontal folosind blocuri simple
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK06 cu capac pentru orificiu ZBGP conform IEC 50102 Standarde și certificări Standarde: UL 508 GB 14048.5p>
EN/IEC 60947-1
EN/IEC 60947-5-1
CSA C22.2 Nr. 14
EN/IEC 60947-5-4
EN/IEC 60947-5-5
Certificări de produs: BV
CSA
DNV
LROS (Lloyds register of shipping)
Listat UL
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f=2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată=18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată=11 ms) pentru accelerație semionduală conform IEC 60068-2-27
