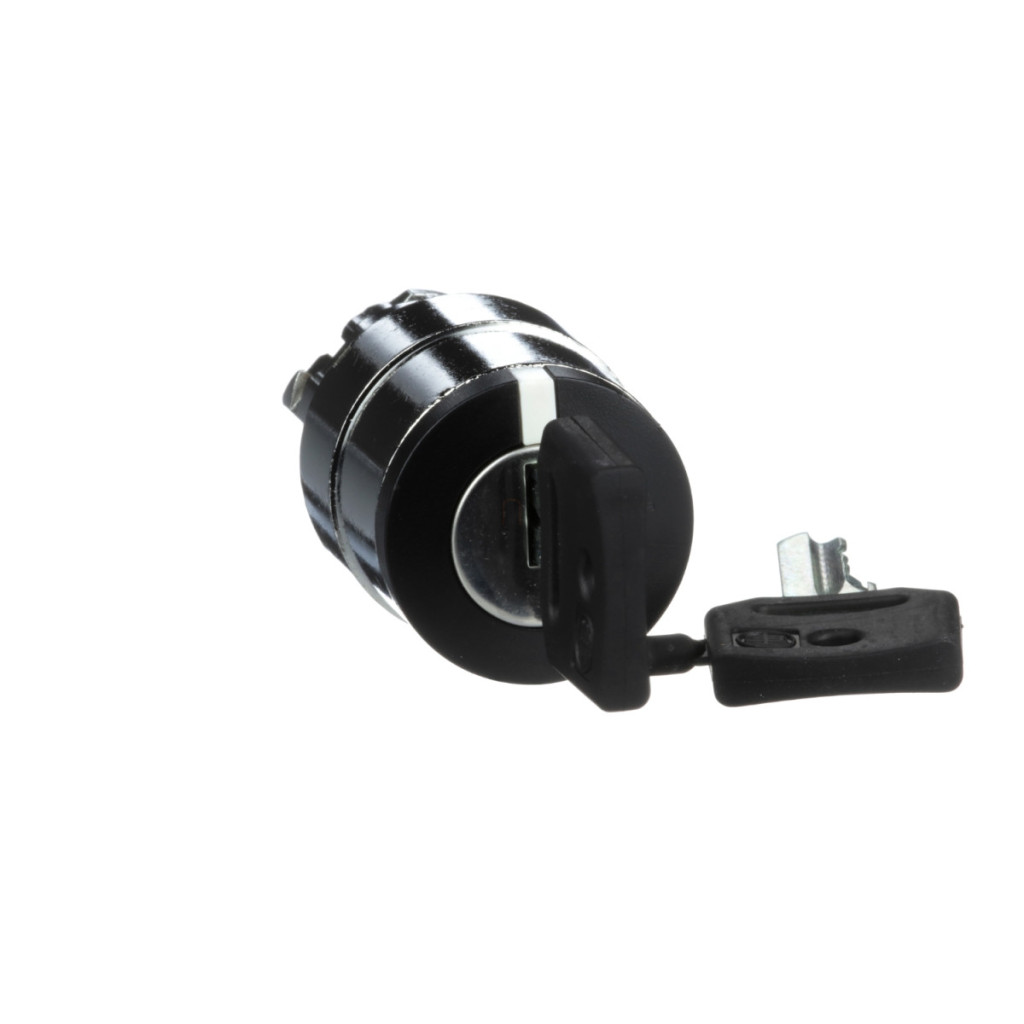

Capul comutatorului selector cu cheie ZB4BG2 din gama Harmony XB4 de la Schneider Electric este un comutator industrial de calitate superioară, ideal pentru aplicații critice de siguranță în care restricționarea accesului neautorizat este esențială. Acest comutator negru cu carcasă metalică și diametru de montare de 22 mm oferă fiabilitatea și designul robust al seriei Harmony XB4. ZB4BG2 are două poziții de comutare, care pot fi schimbate prin rotirea acestuia la 90°. Cheia (tip 455) poate fi scoasă numai în poziția din stânga, oferind un nivel suplimentar de securitate pentru diverse aplicații industriale, cum ar fi controlul mașinilor periculoase, proceselor critice sau sistemelor cu acces restricționat. Cheia neagră nu numai că se potrivește estetic cu rama metalică cromată, dar este și concepută pentru o utilizare pe termen lung. Din punct de vedere tehnic, ZB4BG2 are parametri remarcabili. Acesta are o durată de viață mecanică extrem de lungă, de 1.000.000 de cicluri, ceea ce este deosebit de important în mediile industriale utilizate frecvent. Capul comutatorului selector are un grad de protecție remarcabil: este conform cu standardele IP66, IP67, IP69 și IP69K, oferind protecție completă împotriva prafului și a jeturilor puternice de apă, chiar și în cazul spălării cu presiune înaltă (7000000 Pa, 55 °C, distanță de 0,1 m). De asemenea, este conform cu clasificările NEMA 13 și NEMA 4X, iar nivelul său de rezistență la impact este IK06 (cu capacul orificiului ZBGP). Produsul are o temperatură de funcționare și depozitare cuprinsă între -40 °C și +70 °C, ceea ce îl face fiabil chiar și în condiții extreme. La capul ZB4BG2 pot fi conectate diverse configurații electrice, în conformitate cu codurile C3-C8, C11 și C15, care permit utilizarea diferitelor combinații de contacte. Comutatorul este conform cu diverse standarde, inclusiv EN/IEC 60947-1, GB 14048.5, EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, CSA C22.2 nr. 14, și este, de asemenea, certificat CSA, DNV, BV, LROS și UL. Rezistența sa la vibrații este de 5 gn (f= 2-500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (18 ms) sau 50 gn (11 ms) conform IEC 60068-2-27. Dimensiunile CAD sunt definite cu precizie: lățime 29 mm, înălțime 29 mm și adâncime 72 mm.
Schneider Electric Harmony XB4 - ZB4BG2 - date tehnice privind capul comutatorului selector metalic
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector cu cheie
Denumire scurtă: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Profil de funcționare: Comutator cu cheie negru
Caracteristici de funcționare
Informații privind poziția de funcționare: 2 poziții 90°
Tip cheie: Cheie 455
Poziție extragere cheie: Stânga
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Asamblare electrică
Coduri de asamblare electrică: C3, C4, C5, C6, C7, C8, C11, C15
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Nivel de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK06 cu capac pentru gaura cheii ZBGP conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-1, GB 14048.5, EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, CSA C22.2 Nr. 14
Certificări de produs: CSA, DNV, BV, LROS, listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
