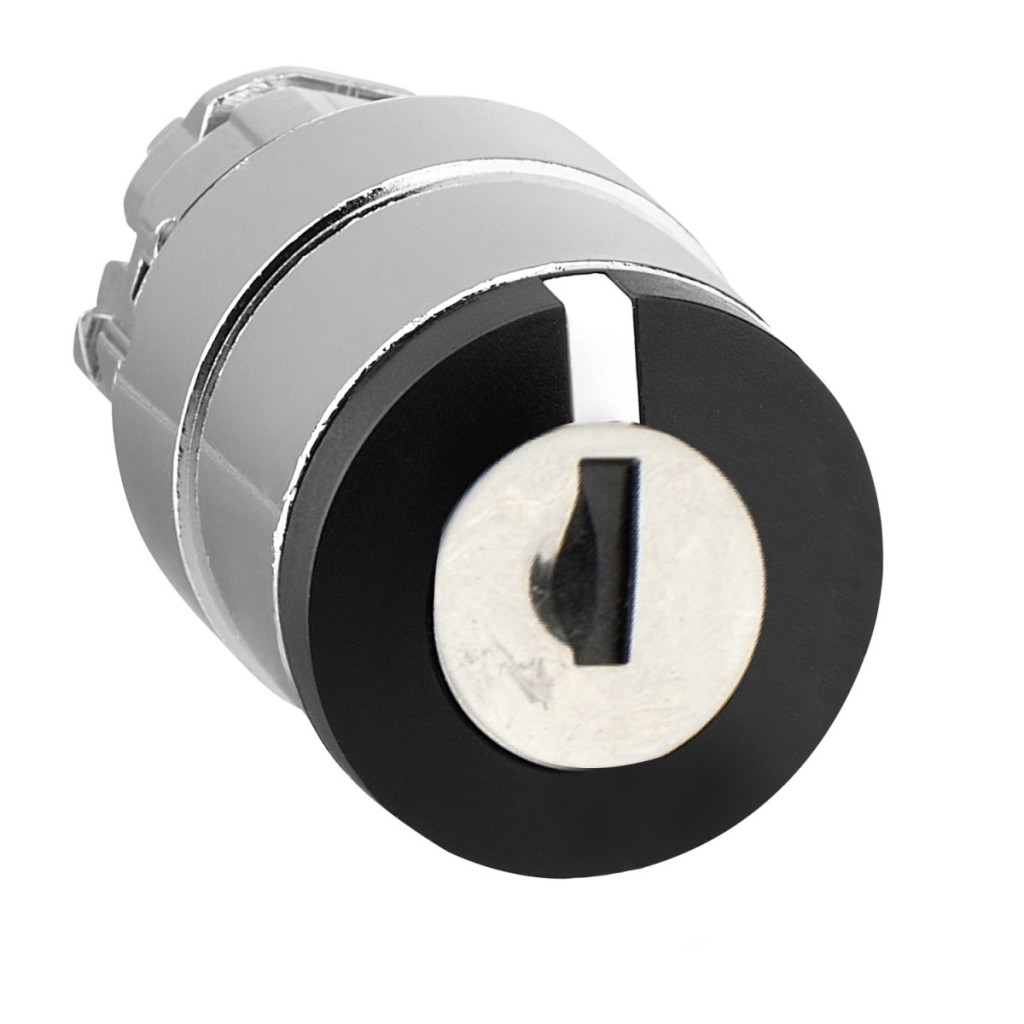

Capul comutatorului metalic ZB4BG3 din gama Harmony XB4 de la Schneider Electric este alegerea ideală pentru operarea dulapurilor de comutație, panourilor de control și a altor echipamente industriale în medii industriale. Acest comutator de calitate superioară, cu un orificiu de montare de 22 mm diametru, este fabricat din metal cromat, asigurând o durată lungă de viață și o funcționare fiabilă chiar și în cele mai dure condiții industriale. Capul comutatorului cu cheie ZB4BG3 este negru, poate fi acționat cu o cheie 455 și poate fi setat în trei poziții (+/- 45°). O caracteristică specială este că cheia poate fi scoasă numai în poziția de mijloc (0°), ceea ce servește ca o caracteristică suplimentară de siguranță împotriva manipulării neautorizate. Designul comutatorului permite blocarea sigură în poziții fixe, ceea ce îl face ideal pentru aplicații în care menținerea poziției comutatorului este importantă. Designul rotund al capului și dimensiunile standard îl fac compatibil cu majoritatea panourilor de control industriale, asigurând o instalare ușoară. Capul comutatorului ZB4BG3 are parametri tehnici remarcabili: poate rezista la până la 1 milion de cicluri de comutare din punct de vedere mecanic, ceea ce dovedește durabilitatea excepțională a produsului. Nivelul de protecție al echipamentului este, de asemenea, demn de remarcat: are clasele de protecție IP66, IP67, IP69 și IP69K, care oferă protecție completă împotriva prafului și a apei, și poate rezista, de asemenea, la spălarea cu presiune înaltă (7000000 Pa, la o temperatură de 55 °C, de la o distanță de 0,1 m). Capul comutatorului este, de asemenea, conform cu cerințele NEMA 13 și NEMA 4X și are un grad de rezistență la impact IK06 cu capacul pentru gaura cheii ZBGP. Produsul este conform cu numeroase standarde internaționale, inclusiv EN/IEC 60947-5-5, CSA C22.2 Nr. 14, UL 508, GB 14048.5, și este certificat de CSA, DNV, BV, LROS și UL. Designul capului comutatorului ZB4BG3 este extrem de flexibil din punct de vedere electric. Diversele coduri de asamblare electrică (C3, C4, C5, C6, C7, C8, C11) permit diferite configurații de contact, cu maximum 6 contacte utilizând o combinație de blocuri de contact simple și duble. În diferite poziții (315°, 0°, 45°), comutatorul oferă diferite stări de contact, care sunt documentate în detaliu în fișa tehnică a produsului. Dimensiunile CAD (29 mm lățime, 29 mm înălțime, 72 mm adâncime) permit o planificare precisă. Comutatorul este extrem de rezistent la vibrații (5 gn, interval 2-500 Hz) și are, de asemenea, o rezistență excelentă la șocuri (30 gn pentru 18 ms și 50 gn pentru 11 ms, conform IEC 60068-2-27). Intervalul de temperatură de funcționare este între -40 °C și +70 °C, ceea ce permite utilizarea în medii extreme.
Schneider Electric Harmony XB4 - ZB4BG3 - date tehnice cap comutator selector metalic
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru comutator selector cu cheie
Denumire scurtă a produsului: ZB4
Material cadru: metal cromat
Diametru de montare: 22 mm
Tip cap: standard
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Profil de funcționare: Comutator cu cheie neagră
Informații privind poziția de funcționare: 3 poziții +/- 45°
Tip de blocare: Cheie 455
Poziție de scoatere a cheii: Centru
Date tehnice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Cod de asamblare electrică: C3 - <6 contacte utilizând blocuri simple, montate frontal
C4 - <6 contacte utilizând blocuri simple și duble, montate frontal
C5 - <5 contacte utilizând blocuri simple, montate frontal
C6 - <5 contacte utilizând blocuri simple și duble, montate frontal
C7 - <4 contacte utilizând blocuri simple, montare frontală
C8 - <4 contacte utilizând blocuri simple și duble, montare frontală
C11 - <3 contacte utilizând blocuri simple, montare frontală
Descrierea dispozitivului: Element de bază Caracteristici de mediu Tratament de protecție: TH Temperatura ambiantă de depozitare: -40…70 °C Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 ZBGP cu capac pentru gaura cheii conform IEC 50102
Standarde și certificări
Standarde: EN/IEC 60947-5-5, CSA C22.2 nr. 14, UL 508, GB 14048.5, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-1 Certificări de produs: CSA, DNV, BV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
