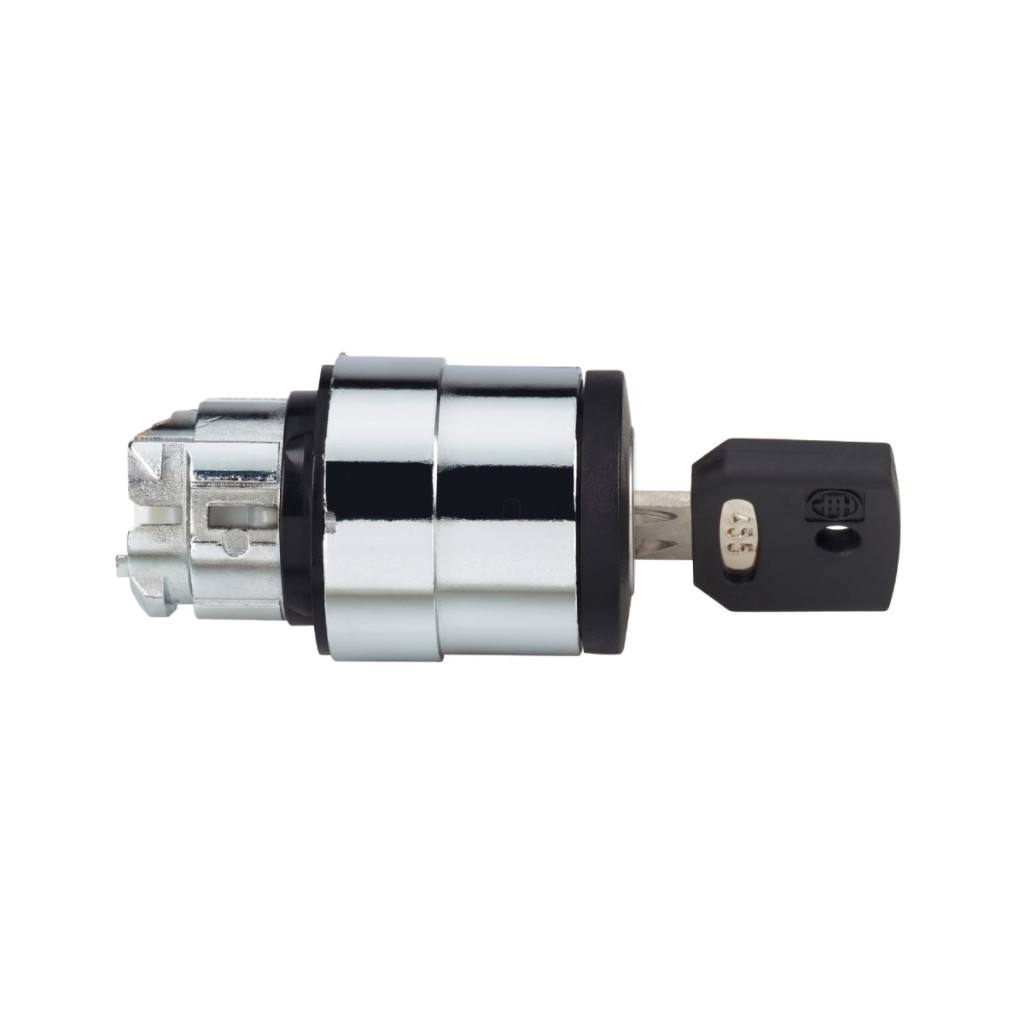

Gama de produse Schneider Electric Harmony XB4 Capul comutatorului selector ZB4BG3C este o componentă industrială extrem de fiabilă și versatilă, potrivită în special pentru medii în care rezistența mecanică excelentă și funcționarea precisă sunt cerințe esențiale. Acest comutator special este alegerea ideală pentru controlul mașinilor și echipamentelor în cazul cărora este important să se împiedice funcționarea neautorizată. ZB4BG3C este un comutator selector cu cheie negru, cu margine metalică cromată și orificiu de montare cu diametrul de 22 mm, disponibil într-un design cu trei poziții (+/- 45°) care rămâne fix. O caracteristică specială a comutatorului este că poate fi acționat cu o cheie specială, care poate fi scoasă numai în poziția de mijloc, asigurând astfel protecția echipamentului împotriva interferențelor neautorizate. Acest comutator cu cheie este compatibil cu tehnologia multi-chip 5, care oferă și mai multe opțiuni utilizatorilor. Una dintre caracteristicile tehnice remarcabile ale produsului este durabilitatea mecanică excepțională, care garantează 1.000.000 de cicluri de comutare. Capul comutatorului are un grad ridicat de protecție, conform cu IP69K, în conformitate cu standardele IEC 60529 și NEMA 13 și NEMA 4X. În practică, acest lucru înseamnă că comutatorul poate rezista la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C de la o distanță de 0,1 m), fiind ideal pentru utilizarea în medii industriale unde sunt necesare curățarea și spălarea regulate. Dimensiunile CAD ale capului comutatorului ZB4BG3C sunt de 29 mm lățime, 29 mm înălțime și 72 mm adâncime. Produsul poate fi utilizat într-un interval de temperatură extrem de larg: intervalul său de temperatură de funcționare este de -25...+70 °C, iar intervalul de temperatură de depozitare este de -40...+70 °C. Capul comutatorului are o rezistență remarcabilă la vibrații, 5 gn (f=2...500 Hz) conform IEC 60068-2-6, iar rezistența sa la impact este, de asemenea, remarcabilă: 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) cu accelerație semiondă sinusoidală conform IEC 60068-2-27. Diverse blocuri de compoziție electrică (coduri C3, C4, C5, C6, C7, C8, C11) pot fi conectate la capul comutatorului ZB4BG3C, permițând o varietate de combinații de contacte. Produsul deține certificatele internaționale de calitate necesare, inclusiv certificările CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Produsul este conform cu standardele EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-4, GB 14048.5, EN/IEC 60947-5-1, CSA C22.2 Nr. 14 și UL 508, asigurând aplicabilitatea sa la nivel global.
Schneider Electric Harmony XB4 - ZB4BG3C - Date tehnice privind capul comutatorului selector metalic
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB4
Material margine: Metal cromat
Diametru de montare: 22 mm
Formă cap: Rotundă
Profil de funcționare: Comutator cu cheie neagră
Tip de funcționare: Fix (rămâne în poziție)
Informații privind poziția de funcționare: 3 poziții +/- 45°
Tip cheie: Cheie specială
Compatibilitate produs: 5 multi-chip
Poziție de îndepărtare cheie: Centru
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Cod de asamblare electrică: C3 (<6 contacte utilizând blocuri simple pentru montarea pe panoul frontal)
C4 (utilizând blocuri simple și duble cu <6 contacte pentru montarea pe panoul frontal) C5 (utilizând blocuri simple cu <5 contacte pentru montarea pe panoul frontal) C6 (utilizând blocuri simple și duble cu <5 contacte pentru montarea pe panoul frontal) C7 (<4 contacte utilizând blocuri simple pentru montarea pe panoul frontal)
C8 (<4 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal)
C11 (<3 contacte utilizând blocuri simple pentru montarea pe panoul frontal)
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -25...70 °C
Categorie de supratensiune: Clasa I, conform IEC 60536
Grad de protecție IP: IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Standarde și certificări
Standarde: EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-4, GB 14048.5, EN/IEC 60947-5-1, CSA C22.2 Nr. 14, UL 508 Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listat Rezistență la vibrații și șocuri Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform standardului IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
