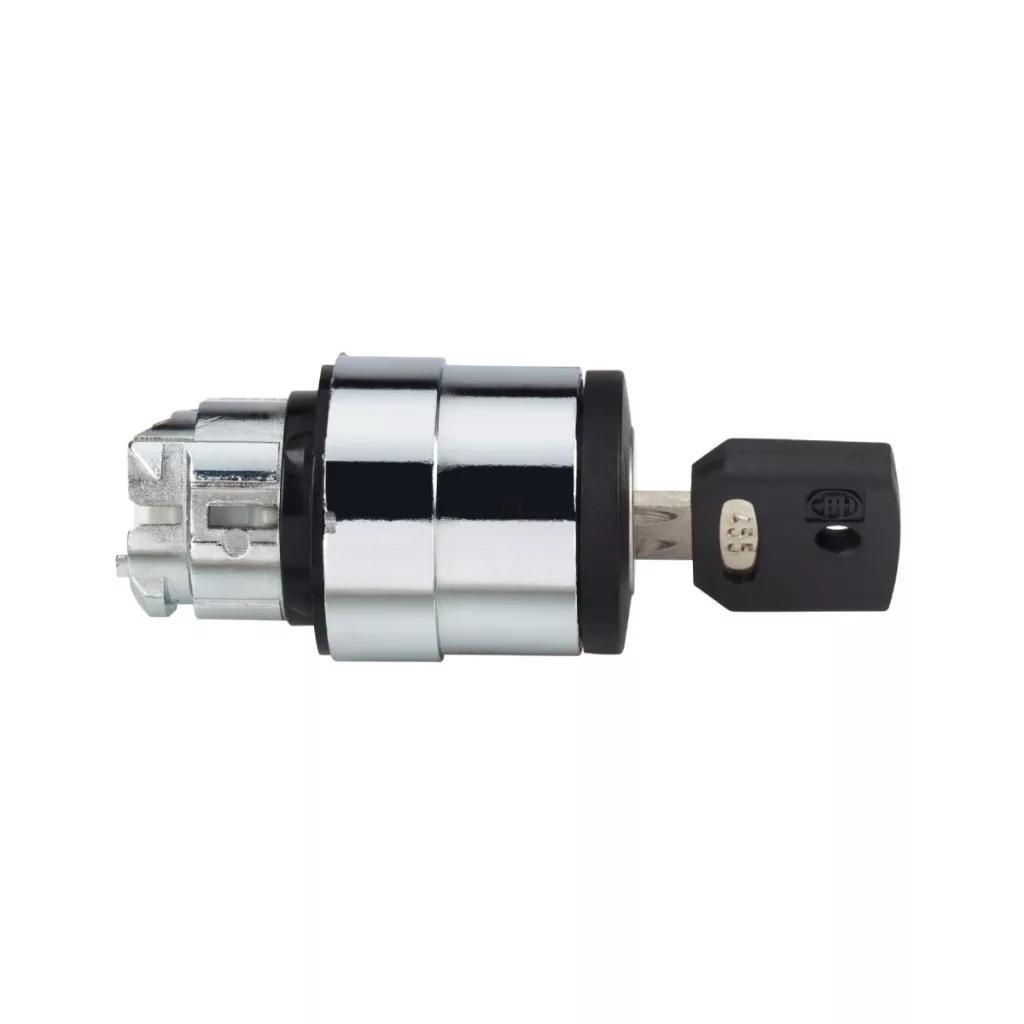

Capul de comutator metalic ZB4BG4K din seria Harmony XB4 de la Schneider Electric este un element de comandă industrial de calitate superioară, care asigură o funcționare fiabilă chiar și în cele mai solicitante medii. Acest cap de comutator special cu cheie se potrivește într-o deschidere standard de montare de 22 mm și are o față din metal cromat, care asigură atât un aspect modern, cât și durabilitate. Modelul ZB4BG4K are două poziții (cu o rotire de 90°) și este dotat cu modul de funcționare „stay put” (poziție fixă). O caracteristică specială de siguranță a întrerupătorului cu cheie negru este faptul că cheia poate fi scoasă din orice poziție, asigurând astfel flexibilitate maximă în gestionarea accesului. Produsul este fabricat cu tehnologie multi-chip 4, compatibilă cu sistemele de comutare Schneider Electric. Capul unității de semnalizare, cu design rotund, este ușor de recunoscut și de manevrat. ZB4BG4K are caracteristici tehnice excelente: are o durată de viață mecanică de 1.000.000 de cicluri, ceea ce garantează o utilizare fiabilă pe termen lung. Nivelul său de protecție este remarcabil: are clasificările IP66, IP67, IP69 și IP69K conform standardului IEC 60529, precum și protecție NEMA 13 și NEMA 4X, fiind astfel protejat împotriva prafului, apei și spălării cu presiune ridicată. Capul comutatorului poate rezista la un jet de apă cu o presiune de 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m, ceea ce asigură o protecție excelentă chiar și în medii industriale. Capul comutatorului funcționează fiabil chiar și în condiții extreme, putând fi utilizat într-un interval de temperatură de funcționare cuprins între -40 °C și +70 °C. Datorită construcției sale robuste, rezistă la vibrații de 5g în intervalul de frecvență 2-500 Hz (conform IEC 60068-2-6), precum și la șocuri de 30g/18ms și 50g/11ms (conform IEC 60068-2-27). Produsul este conform cu numeroase standarde internaționale, printre care: UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-4, EN/IEC 60947-1, CSA C22.2 Nr. 14, EN/IEC 60947-5-1 și GB 14048.5. Printre certificările sale internaționale se numără și listările BV, CSA, DNV, LROS și UL, ceea ce asigură o aplicabilitate universală pe diferite piețe și în diverse industrii.
Schneider Electric Harmony XB4 - ZB4BG4K - cap de comutator metalic, Ø22, 4 chei multichip, detașabil în orice poziție, 2 poziții specificații tehnice
Caracteristici principale
Tip produs: Cap comutator selector cu cheie
Gama de produse: Harmony XB4
Denumire scurtă a produsului: ZB4
Material fațadă: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Forma capului unității de semnalizare: Rotund
Profil de acționare: Comutator cu cheie neagră
Tipul de acționare: Stay put (poziție fixă)
Poziții: 2 poziții la 90°
Tipul cheii: Cheie specială
Compatibilitate produs: 4 multi-chip
Poziția de scoatere a cheii: În orice poziție
Date suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Cod de asamblare electrică:
C3: C4: C5: C6: C7: <4 contacte, cu blocuri simple pentru montare frontală
C8: <4 contacte, cu blocuri simple și duble pentru montare frontală
C11: <3 contacte, cu blocuri simple pentru montare frontală
C15: <1 contact, cu blocuri simple pentru montare frontală
Prezentare produs: Element de bază
Date de mediu
Tratament de protecție: TH
Temperatură de depozitare: -40...70 °C
Temperatura mediului de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Standarde: UL 508, EN/IEC 60947-5-5, EN/IEC 60947-5-4, EN/IEC 60947-1, CSA C22.2 nr. 14, EN/IEC 60947-5-1, GB 14048.5
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație sinusoidală pe jumătate de ax conform IEC 60068-2-27; 50 gn (durată = 11 ms) accelerație sinusoidală pe jumătate de axă conform IEC 60068-2-27
