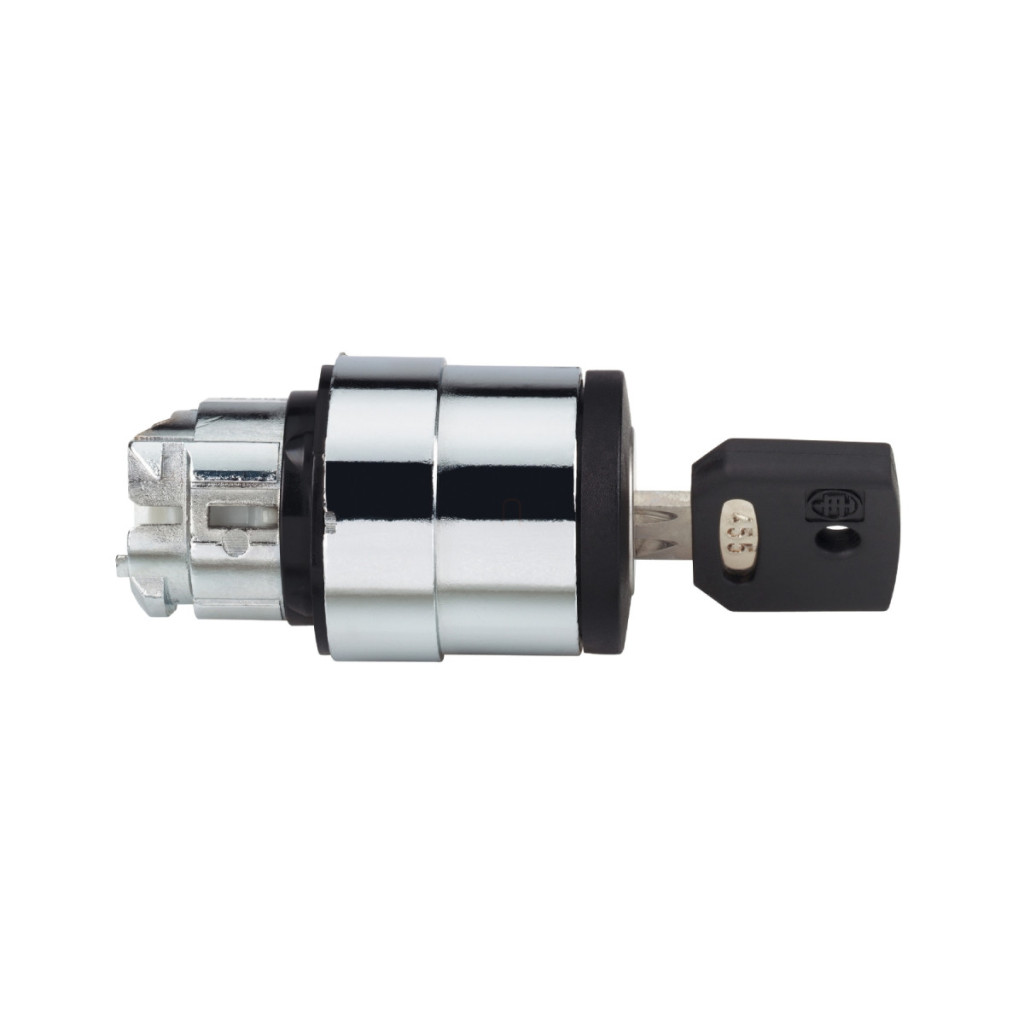

Capul comutatorului selector Schneider Electric Harmony XB4 seria ZB4BG5 este un dispozitiv de control industrial de calitate superioară, care asigură o funcționare fiabilă chiar și în cele mai exigente medii de aplicare. Acest comutator cu cheie metalică cu diametrul de 22 mm este ideal pentru situațiile în care trebuie împiedicată utilizarea neautorizată a funcțiilor de comutare sau pentru aplicații critice din punct de vedere al siguranței. Comutatorul selector ZB4BG5 este negru și poate fi acționat cu o cheie 455, care poate fi scoasă numai în pozițiile stânga și dreapta, sporind astfel siguranța. Comutatorul are un design cu trei poziții fixe (315°, 0°, 45°), care permite efectuarea diverselor sarcini de control. Cadrul metalic cromat și materialele de înaltă calitate asigură nu numai un aspect estetic, ci și durabilitate și o durată lungă de viață. Capul comutatorului selector ZB4BG5 are proprietăți tehnice remarcabile. Durata de viață mecanică a dispozitivului este de 1 milion de cicluri de comutare, ceea ce dovedește calitatea înaltă a producției Schneider Electric. Dispozitivul oferă o protecție excepțională a mediului: are niveluri de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, precum și clasificări NEMA 13 și NEMA 4X. Comutatorul are un grad de rezistență la impact de IK06 (cu capac pentru gaura cheii ZBGP) și o temperatură de funcționare și depozitare cuprinsă între -40 °C și +70 °C, ceea ce permite o gamă largă de aplicații chiar și în condiții de mediu extreme. Dispozitivul este conform cu o serie de standarde internaționale, inclusiv EN/IEC 60947-5-4, EN/IEC 60947-5-1, CSA C22.2 Nr. 14, GB 14048.5, EN/IEC 60947-1, EN/IEC 60947-5-5 și UL 508, și este certificat de CSA, DNV, BV, LROS și UL. Comutatorul selector ZB4BG5 este recomandat în special pentru panouri de control industriale și sisteme de control al mașinilor, unde cerințele de siguranță sunt ridicate. Este ideal pentru utilizarea în echipamente de producție, mașini-unelte, centrale electrice și alte medii industriale. Ca parte a sistemului modular Harmony XB4, poate fi combinat cu diferite configurații de blocuri de contact (corespunzătoare codurilor C3, C4, C5, C6, C7, C8, C11), asigurând o aplicare flexibilă. Dimensiunile sale CAD (29 mm lățime, 29 mm înălțime, 72 mm adâncime) și diametrul standard de montare de 22 mm asigură o instalare ușoară. Comutatorul are o rezistență excepțională la spălare la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, precum și o rezistență excelentă la vibrații (5 gn, f=2...500 Hz) și șocuri mecanice (30 gn pentru 18 ms sau 50 gn pentru 11 ms de accelerație cu undă semisinusoidală).
Schneider Electric Harmony XB4 - ZB4BG5 - date tehnice privind capul comutatorului selector metalic
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Profil de funcționare: Comutator cu cheie neagră
Informații privind poziția de funcționare: 3 poziții +/- 45°
Tip cheie: Cheie 455
Poziție extragere cheie: Stânga și dreapta
Caracteristici suplimentare
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3 - <6 contacte utilizând blocuri simple în instalarea inițială
C4: <6 contacte utilizând blocuri simple și duble în instalarea inițială
C5: <5 contacte utilizând blocuri simple în asamblarea inițială
C6: <5 contacte utilizând blocuri simple și duble în asamblarea inițială
C7: <4 contacte utilizând blocuri simple în asamblarea inițială
C8: <4 contacte utilizând blocuri simple și duble în prima asamblare
C11: <3 contacte utilizând blocuri simple în prima asamblare
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Nivel de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Nivel de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK06 ZBGP cu capac pentru gaura cheii conform IEC 50102
Standarde: EN/IEC 60947-5-4, EN/IEC 60947-5-1, CSA C22.2 nr. 14, GB 14048.5, EN/IEC 60947-1, EN/IEC 60947-5-5, UL 508
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
