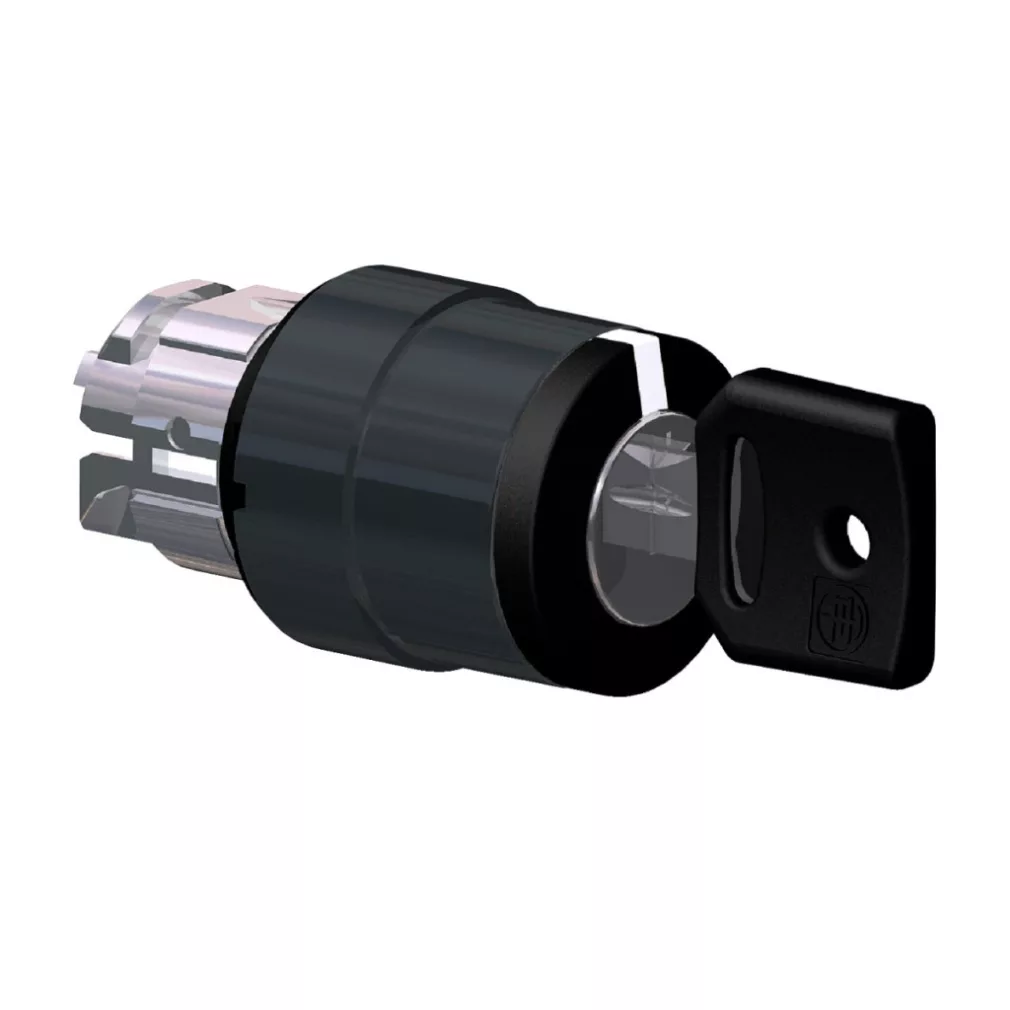

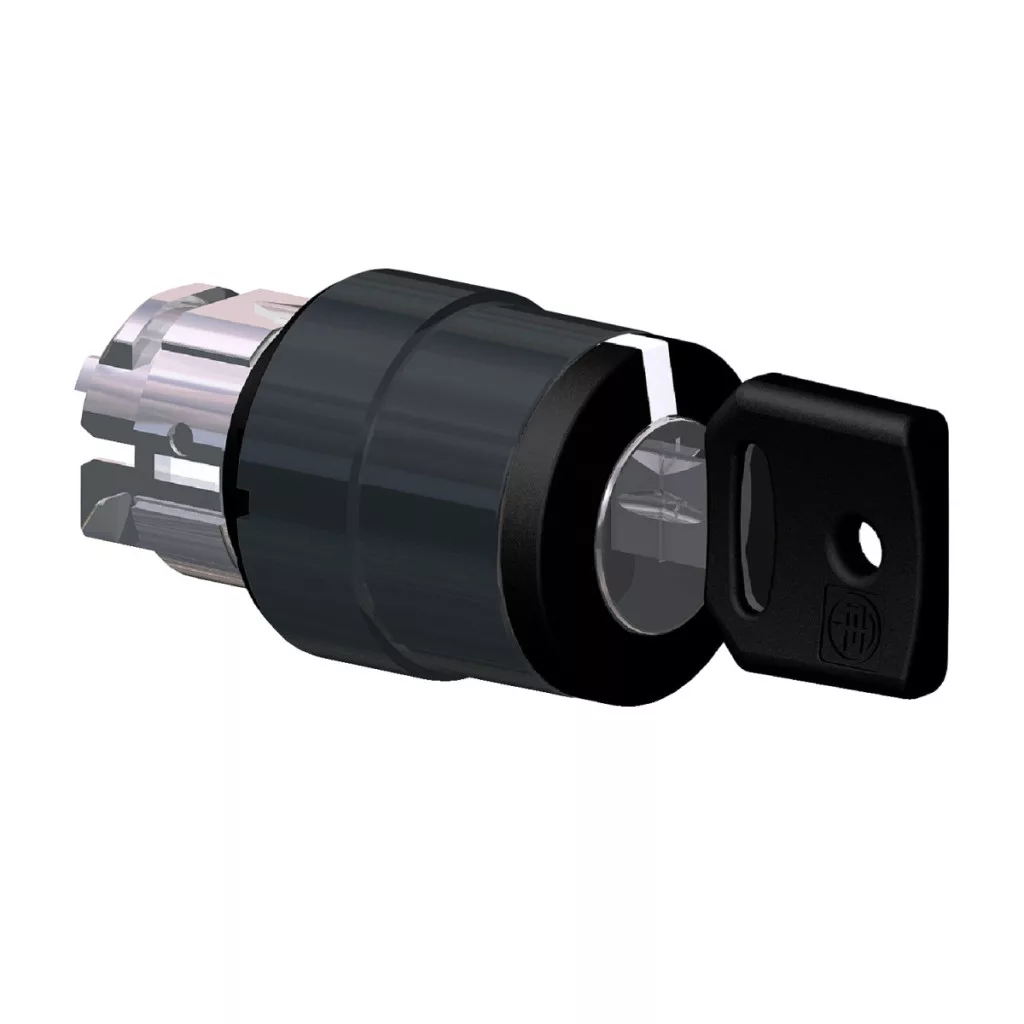

Capul comutatorului cu cheie de tip ZB4BG57 din gama Schneider Electric Harmony XB4 este un element de comutare de înaltă calitate, destinat aplicațiilor industriale, reprezentând alegerea perfectă pentru panouri de comandă, mașini și sisteme de automatizare. Acest cap de comutator selector cu diametrul de 22 mm are o față frontală din metal negru, care îi conferă un aspect elegant, asigurând în același timp o durabilitate excelentă chiar și în cele mai dure medii industriale. Comutatorul selector cu cheie ZB4BG57 are trei poziții, care pot fi atinse printr-o rotire de +/- 45°. Cheia (tip 455) poate fi scoasă atât din poziția stângă, cât și din cea dreaptă, ceea ce reprezintă o funcție de securitate suplimentară, deoarece astfel poziția comutatorului poate fi modificată doar de către deținătorul cheii, împiedicând astfel intervenția neautorizată. Modulul de funcționare „stay put” (rămâne în poziție) asigură că comutatorul rămâne în poziția setată chiar și după scoaterea cheii. Acest lucru este deosebit de util în aplicațiile de securitate și control, unde este importantă prevenirea modificării accidentale sau neautorizate a stării. Capul comutatorului are parametri tehnici remarcabili, inclusiv protecție IP66, IP67, IP69 și IP69K, care asigură protecție completă împotriva prafului și rezistență la diferite presiuni ale apei. În plus, este certificat NEMA 13 și NEMA 4X, astfel încât respectă cele mai diverse standarde industriale. Comutatorul este extrem de rezistent, suportând până la 1 000 000 de cicluri de comutare și rezistând la o spălare cu presiune înaltă la 55 °C și 7 000 000 Pa, de la o distanță de 0,1 metri. Rezistența sa la vibrații și șocuri este, de asemenea, remarcabilă: rezistență la vibrații de 5 gn (f = 2…500 Hz) conform IEC 60068-2-6, precum și rezistență la șocuri de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) conform standardului IEC 60068-2-27. Capul comutatorului selector ZB4BG57 poate fi utilizat în diferite configurații electrice (coduri C3, C4, C5, C6, C7, C8, C11), permițând utilizarea a 3-6 contacte prin combinarea blocurilor simple și duble, datorită modului de montare frontală. Secvența de comutare permite setarea stărilor diferite ale contactelor în diferite poziții, ceea ce asigură flexibilitate maximă în proiectarea sistemului. Produsul are o gamă largă de temperaturi de funcționare (-40…70 °C), ceea ce permite utilizarea sa chiar și în condiții de mediu extreme. Instalarea este simplă, datorită orificiului de montare standard de 22 mm, și este compatibil cu diverse soluții de montare, inclusiv conectarea la placa de circuit imprimat. Capul comutatorului cu cheie ZB4BG57 este ideal pentru aplicații industriale în care siguranța controlului, prevenirea accesului neautorizat, precum și durata lungă de viață și funcționarea fiabilă sunt de o importanță deosebită.
Schneider Electric Harmony XB4 - ZB4BG57 - Caracteristici tehnice ale capului comutatorului de selecție din metal
Caracteristici generale
Gama de produse: Harmony XB4
Tipul produsului: Cap de comutator de selecție cu cheie
Denumire scurtă a produsului: ZB4
Material fațadă: Metal negru
Diametru de montare: 22 mm
Tip cap: Standard
Pachet: 1
Forma capului unității de semnalizare: Rotund
Profil de acționare: Comutator cu cheie neagră
Tipul de acționare: Stay put (rămâne în poziție)
Informații privind poziția de acționare: 3 poziții +/- 45°
Tipul cheii: Cheie 455
Poziția de scoatere a cheii: Stânga și dreapta
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri
Cod de asamblare electrică:
C3 C4 C5 C6 C7 C8 C11 Aspectul produsului: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura de mediu de depozitare: -40…70 °C
Temperatura de mediu de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Standarde și certificate
Standarde: GB 14048.5, UL 508, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) la accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) la accelerație semisinusoidală conform IEC 60068-2-27
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
