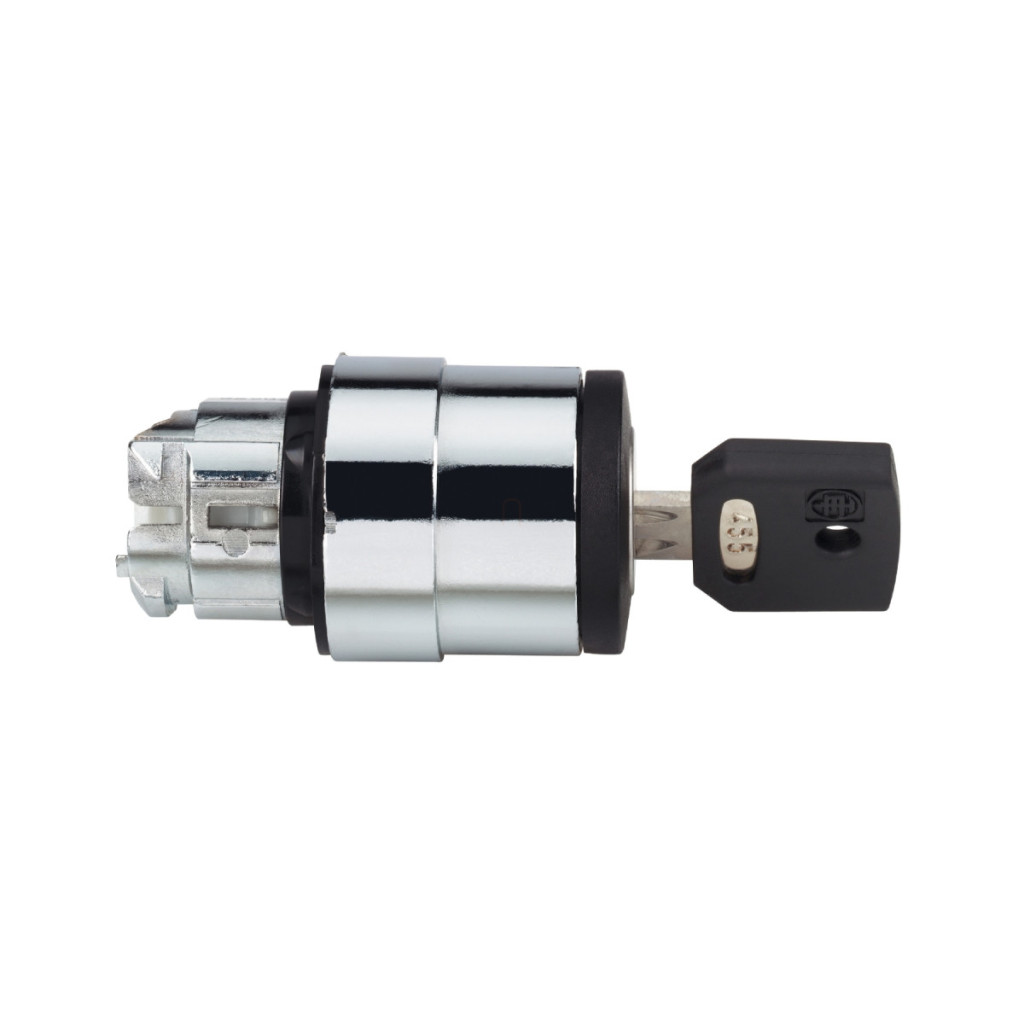

Capul comutatorului selector Schneider Electric Harmony XB4 (ZB4BG6) este un dispozitiv de control industrial de calitate profesională, care asigură o funcționare extrem de durabilă și fiabilă chiar și în cele mai solicitante medii. Datorită designului său din metal cromat, este rezistent la uzură, coroziune și impact mecanic, fiind alegerea ideală pentru aplicații industriale pe termen lung. Acest comutator selector cu cheie se potrivește într-un orificiu de montare standard de 22 mm, fiind compatibil cu majoritatea panourilor și echipamentelor de control industriale. Cheia specială 455 are o funcție de siguranță - comutatorul poate fi acționat numai cu cheia, ceea ce împiedică utilizarea neautorizată. Cheia poate fi scoasă numai în poziția stângă, ceea ce oferă o protecție suplimentară pentru sistemele critice. Operarea în 2 poziții se realizează cu o rotire de 90°, iar mecanismul cu arc readuce automat comutatorul în poziția stângă din poziția dreaptă. Capul comutatorului este negru, oferind un aspect cu contrast ridicat în mediile industriale și facilitând identificarea printre alte comenzi. Forma rotundă standard și designul profesional se potrivesc cu celelalte elemente ale seriei Harmony XB4, asigurând un aspect uniform pe întregul panou de control. Modelul ZB4BG6 are o rezistență excepțională la influențele mediului: are clase de protecție IP66, IP67, IP69 și IP69K, care garantează o rezistență completă la praf și diferite niveluri de rezistență la apă. Acest lucru permite utilizarea sa în medii în care se efectuează spălarea cu presiune înaltă (până la 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m). Comutatorul este, de asemenea, conform cu cerințele NEMA 13 și NEMA 4X, o dovadă suplimentară a rezistenței sale remarcabile la mediul înconjurător. Este remarcabil în ceea ce privește durabilitatea mecanică, deoarece producătorul garantează 1.000.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în condiții de utilizare intensivă. Produsul funcționează în mod fiabil într-un interval larg de temperaturi (-40 °C până la +70 °C), fiind potrivit pentru utilizarea în condiții meteorologice extreme. Oferă rezistență la vibrații de 5 gn (f= 2-500 Hz) și rezistență la impact de 30 gn (durată 18 ms) și 50 gn (durată 11 ms) pentru accelerație cu semiondă sinusoidală. Capul comutatorului selector ZB4BG6 este compatibil cu diverse configurații de blocuri de contact (conform codurilor C3, C4, C5, C6, C7, C8, C11, C15), fiind flexibil pentru diferite cerințe de control. Produsul este conform cu standardele internaționale stricte (IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 Nr. 14, GB 14048.5) și deține numeroase certificări internaționale (CSA, DNV, BV, LROS, UL). Este o alegere excelentă pentru proiectarea sistemelor de automatizare, a mașinilor industriale, a echipamentelor de siguranță și a panourilor de control, unde durata lungă de viață, fiabilitatea și protecția împotriva accesului neautorizat sunt esențiale.
Schneider Electric Harmony XB4 - ZB4BG6 - date tehnice privind capul comutatorului selector metalic
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector cu cheie
Denumirea scurtă a dispozitivului: ZB4
Materialul plăcii frontale: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Întoarcere: De la dreapta la stânga
Profil de control: Comutator cu cheie negru
Informații privind poziția de control: 2 poziții 90°
Tip cheie: Cheie 455
Poziție extragere cheie: Stânga
Date tehnice
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Durată de viață mecanică: 1.000.000 de cicluri
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Tip dispozitiv: Element de bază
Coduri de asamblare electrică
C3: <6 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C4: <6 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C5: <5 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C6: <5 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C7: <4 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C8: <4 contacte utilizând blocuri simple și duble pentru montarea pe panoul frontal
C11: <3 contacte utilizând blocuri simple pentru montarea pe panoul frontal
C15: <1 contact blocuri simple pentru montare pe panoul frontal
Caracteristici de mediu
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 ZBGP cu capac pentru orificiul cheii conform IEC 50102
Rezistență la vibrații: 5 gn (f= 2-500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-4, UL 508, CSA C22.2 nr. 14, GB 14048.5, EN/IEC 60947-5-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL
