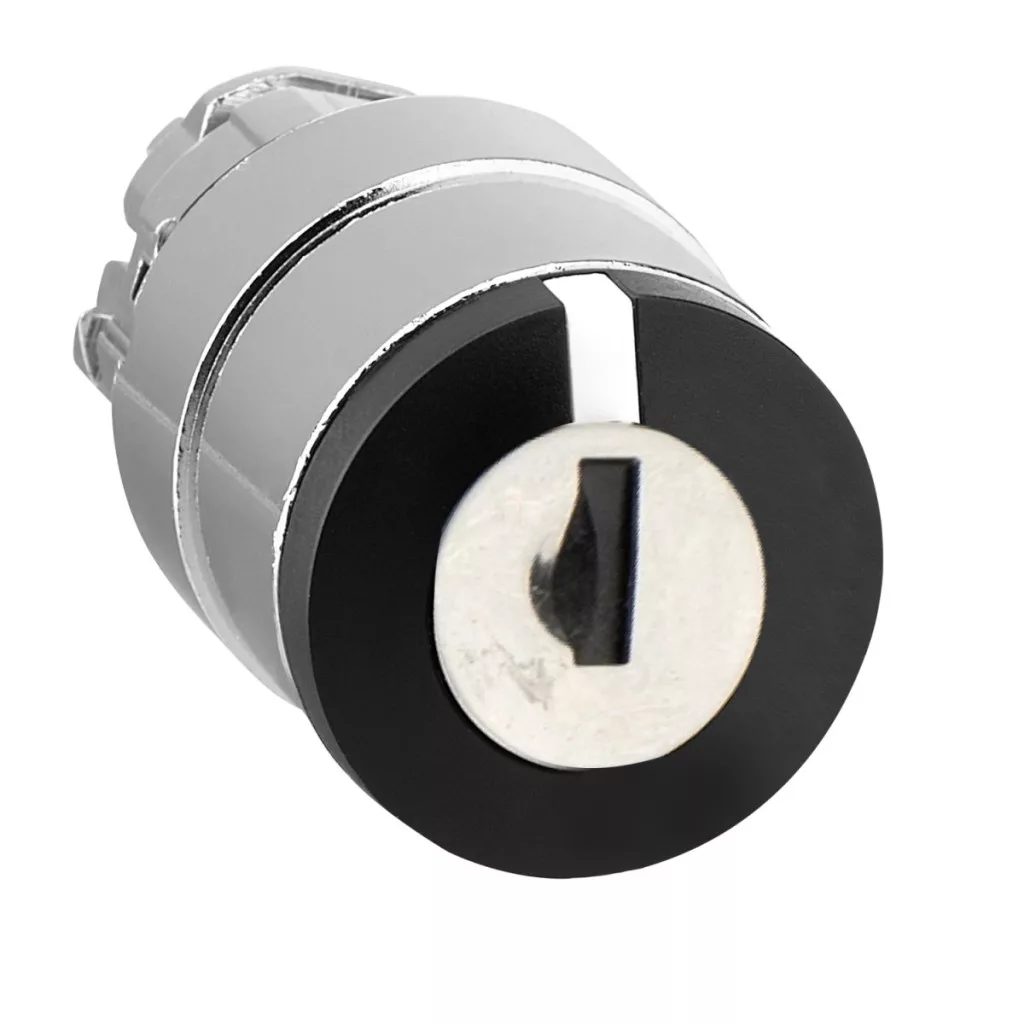

Capul de comutator cu cheie ZB4BG7, din gama Schneider Electric Harmony XB4, este un element de comutare industrial de cea mai înaltă calitate, ideal pentru proiectarea sistemelor de control și a panourilor de comandă profesionale. Acest comutator cu diametrul de montare de 22 mm, cu carcasă metalică, are o construcție deosebit de robustă, fiind astfel perfect adaptat pentru utilizarea în medii industriale în care durabilitatea și fiabilitatea sunt aspecte esențiale. Modelul ZB4BG7 este un cap de comutare cu 3 poziții, acționat cu cheie (cheie 455), de culoare neagră, care revine automat în poziția centrală datorită mecanismului său cu arc. O caracteristică importantă de siguranță este faptul că cheia poate fi scoasă doar din poziția centrală, ceea ce poate reprezenta un avantaj de siguranță în numeroase aplicații, deoarece, odată cu scoaterea cheii, comutatorul nu poate rămâne în stare activată. Comutatorul poate fi acționat cu o rotire de ±45°, ceea ce permite o manevrare precisă. Cadrul metalic cromat asigură un aspect elegant, în timp ce utilizarea materialelor de înaltă calitate garantează o durată lungă de viață. Parametrii tehnici ai modelului Schneider Electric ZB4BG7 sunt impresionanți: IP66, IP67, IP69 și IP69K, ceea ce asigură protecție completă împotriva prafului și a jeturilor de apă sub presiune. Capul comutatorului rezistă chiar și la echipamentele de spălare sub presiune, până la o presiune de 7000000 Pa la o temperatură de 55 °C, de la o distanță de 0,1 metri. Durata de viață mecanică a dispozitivului este de 1.000.000 de cicluri de comutare, ceea ce înseamnă o durabilitate excepțională. Intervalul de temperatură de funcționare este extrem de larg, variind de la -40 °C la +70 °C, astfel încât funcționează fiabil chiar și în condiții extreme. Produsul este conform cu numeroase standarde internaționale, printre care EN/IEC 60947-5-5, EN/IEC 60947-1, UL 508, CSA C22.2 No 14, EN/IEC 60947-5-4, EN/IEC 60947-5-1 și GB 14048.5. Capul de comutare deține, de asemenea, certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL. Capul de comutator selector ZB4BG7 este extrem de versatil, fiind compatibil cu diverse configurații electrice conform codurilor C3, C4, C5, C6, C7, C8 și C11. Acest lucru permite utilizarea sa cu un număr variabil de contacte și dispuneri ale blocurilor, în funcție de cerințele aplicației respective. Dispozitivul este recomandat în special pentru mașini industriale, panouri de comandă, aplicații de securitate și sisteme în care este importantă prevenirea accesului neautorizat. Rezistența la vibrații a capului comutatorului este de 5 gn (f = 2…500 Hz) conform standardului IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală, respectiv 50 gn (durată = 11 ms) conform standardului IEC 60068-2-27, ceea ce asigură o funcționare fiabilă chiar și în condiții industriale dificile.
Schneider Electric Harmony XB4 - ZB4BG7 - cap de comutator metalic, Ø22, cu 455 de chei, detașabil din poziția centrală, cu revenire în centru, 3 poziții - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Cap pentru comutator selector cu cheie
Denumire scurtă a dispozitivului: ZB4
Materialul carcasei: Metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Cantitate de vânzare: 1
Forma capului unității de semnalizare: Rotund
Revenire: La centru
Profil de acționare: Comutator cu cheie neagră
Informații privind poziția de acționare: 3 poziții +/- 45°
Tipul cheii: Cheie 455
Poziția de scoatere a cheii: Centrală
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Greutate netă: 0,098 kg
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Codul configurației electrice: C3 pentru max. 6 contacte cu blocuri simple în prima fixare
C4 pentru max. 6 contacte cu blocuri simple și duble în prima fixare
C5 pentru max. 5 contacte cu blocuri simple în prima fixare
C6 pentru max. 5 contacte cu blocuri simple și duble în prima fixare
C7 pentru max. 4 contacte cu blocuri simple în fixare frontală
C8 pentru max. 4 contacte cu blocuri simple și duble în fixare frontală
C11 pentru max. 3 contacte cu blocuri simple în fixare frontală
Prezentare dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura de depozitare: -40...70 °C
Temperatura de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 cu capac pentru orificiul cheii ZBGP conform IEC 50102
Standarde și certificate
Standarde: EN/IEC 60947-5-5
EN/IEC 60947-1
UL 508
CSA C22.2 Nr. 14
EN/IEC 60947-5-4
EN/IEC 60947-5-1
GB 14048.5
Certificări de produs: CSA
DNV
BV
LROS (Lloyds register of shipping)
Listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
