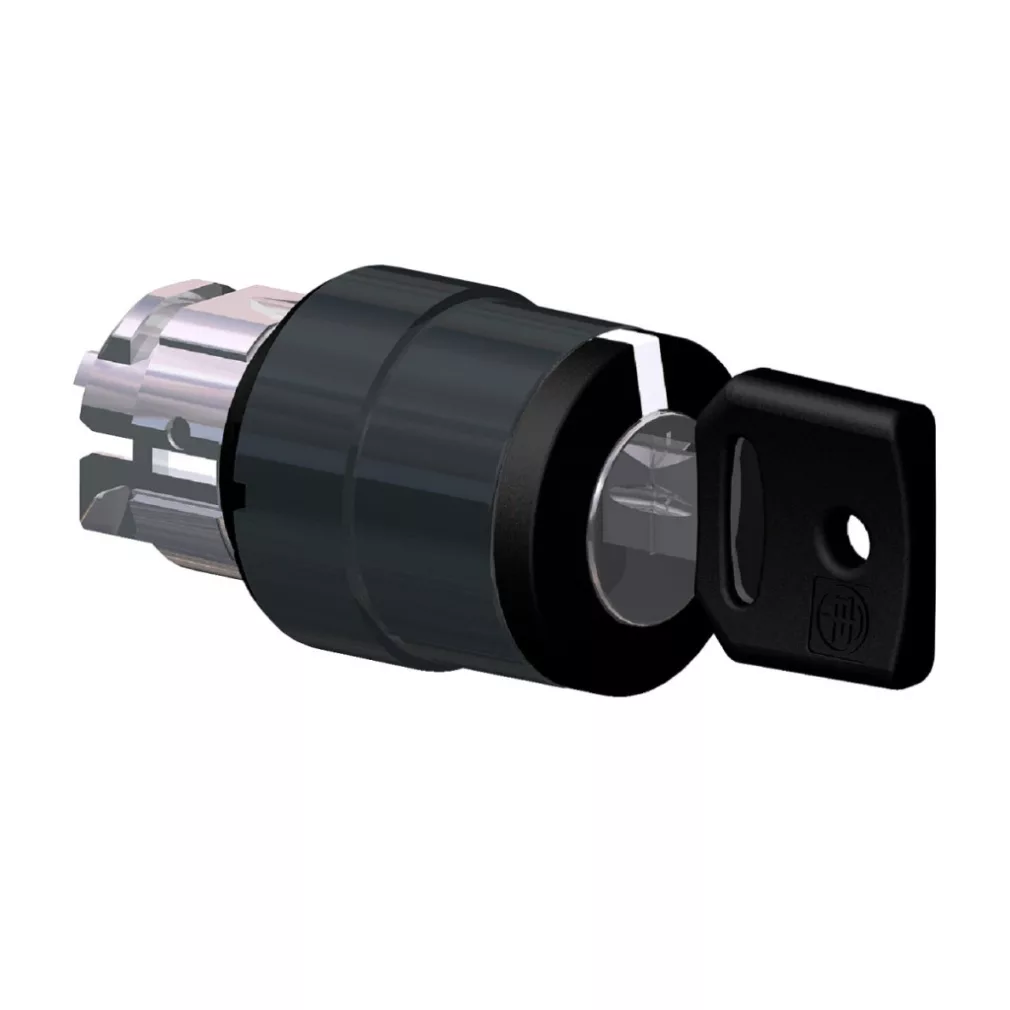

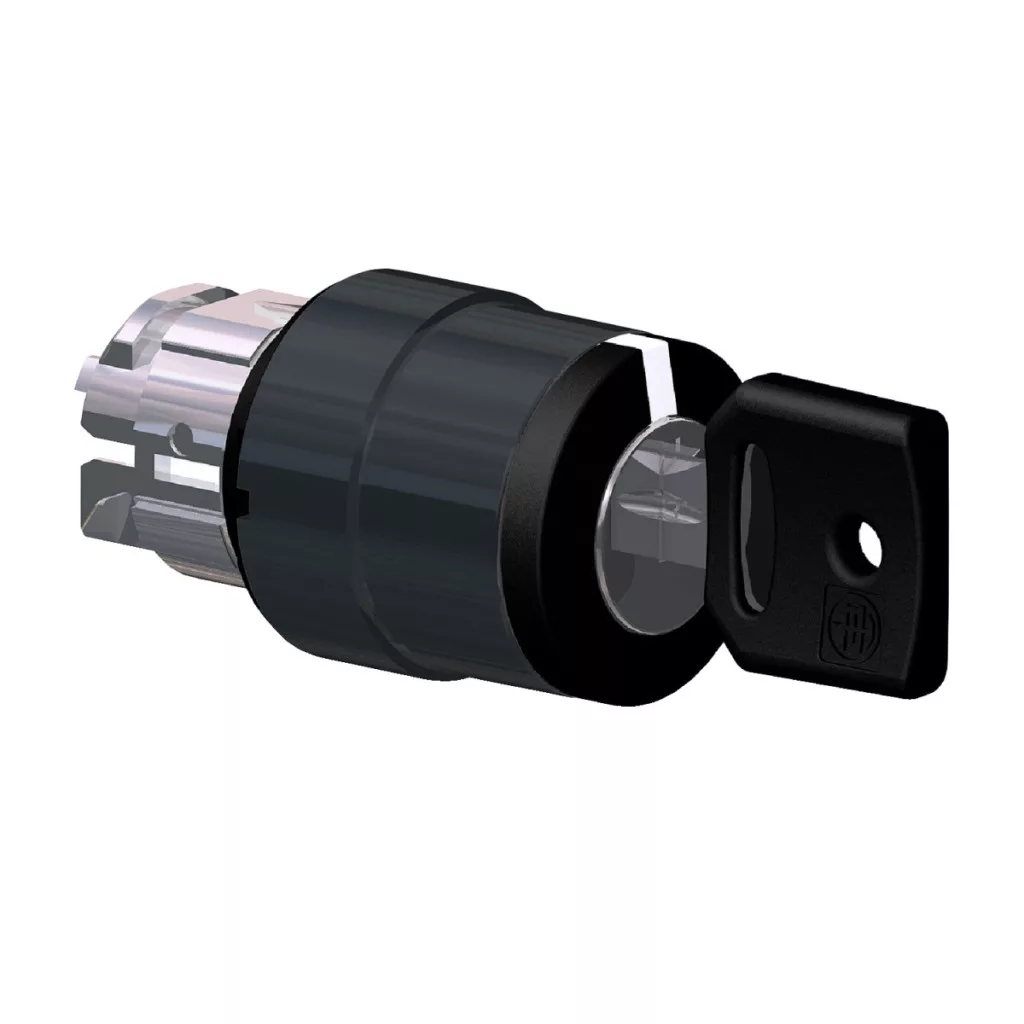

Capul de comutator cu cheie ZB4BG77 din seria Harmony XB4 de la Schneider Electric este un element de comutare profesional, destinat integrării în sisteme de control industriale. Acest cap de comutator cu margine metalică neagră, cu diametrul de 22 mm, face parte din gama de produse Harmony XB4, recunoscută pe scară largă pentru designul său robust și durabilitatea sa în domeniul automatizării industriale. Capul comutatorului selector cu cheie ZB4BG77 are trei poziții, între care un sistem de revenire cu arc asigură revenirea automată în poziția centrală. Prin acționarea comutatorului, prin rotire cu +/-45 de grade, se pot atinge diferite poziții, iar la eliberarea cheii, acesta revine automat în poziția centrală. Cheia poate fi scoasă numai din poziția centrală, ceea ce reprezintă o funcție deosebit de importantă din punct de vedere al siguranței. Produsul funcționează cu cheia de tip 455, care are un design negru, integrându-se astfel cu ușurință în mediul industrial. Parametrii tehnici ai comutatorului de selecție Schneider Electric ZB4BG77 sunt remarcabili. Produsul are o față frontală din metal negru, ceea ce îl face deosebit de rezistent la impacturile mecanice. Durata de viață mecanică este extrem de mare, de 1 000 000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung chiar și în medii industriale. Comutatorul rezistă și la spălarea cu presiune ridicată, până la o presiune de 7.000.000 Pa la o temperatură de 55 °C, de la o distanță de 0,1 m, ceea ce asigură o protecție excelentă împotriva detergenților și substanțelor chimice. Nivelul de protecție al produsului este remarcabil: IP66, are un design conform standardelor IP67, IP69 și IP69K, oferind astfel protecție completă împotriva prafului și apei, precum și rezistență la jeturi de apă de înaltă presiune și temperatură ridicată. De asemenea, este conform cu clasificările NEMA 13 și NEMA 4X, ceea ce este esențial pentru utilizarea pe piețele nord-americane. Produsul poate fi utilizat într-un interval larg de temperaturi de mediu: de la -40 °C la +70 °C, atât în condiții de funcționare, cât și de depozitare. Capul comutatorului selector ZB4BG77 respectă numeroase standarde internaționale, printre care EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1 și GB 14048.5. De asemenea, deține certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, ceea ce îi asigură utilizarea la nivel global. Produsul rezistă la vibrații de până la 5 gn în intervalul de frecvență 2-500 Hz, conform standardului IEC 60068-2-6, și are o rezistență remarcabilă la șocuri: funcționează corespunzător chiar și în cazul unei accelerații cu undă semisinusoidală de 30 gn (cu o durată de 18 ms) și 50 gn (cu o durată de 11 ms), conform standardului IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BG77 date tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului: Pentru comutator cu cheie
Denumire scurtă a dispozitivului: ZB4
Materialul panoului frontal: Metal negru
Diametru de montare: 22 mm
Tipul capului: Standard
Cantitate disponibilă: 1
Forma capului unității de semnalizare: Rotundă
Revenire: La centru
Profil de acționare: Comutator cu cheie neagră
Tipul de acționare: Revenire cu arc
Informații privind poziția de acționare: 3 poziții +/- 45°
Tip cheie: Cheie 455
Poziție de scoatere a cheii: Centrală
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 72 mm
Rezistență la spălare cu presiune ridicată: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Cod de asamblare electrică: C3 C4 C5 C6 C7 C8 C11 Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Interval de temperatură de funcționare: -40…70 °C
Interval de temperatură de depozitare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Standarde și certificate
Standarde: EN/IEC 60947-5-1
CSA C22.2 nr. 14
EN/IEC 60947-5-5
UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
GB 14048.5
Certificări de produs: CSA
DNV
BV
LROS (Lloyds register of shipping)
Listat UL
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
