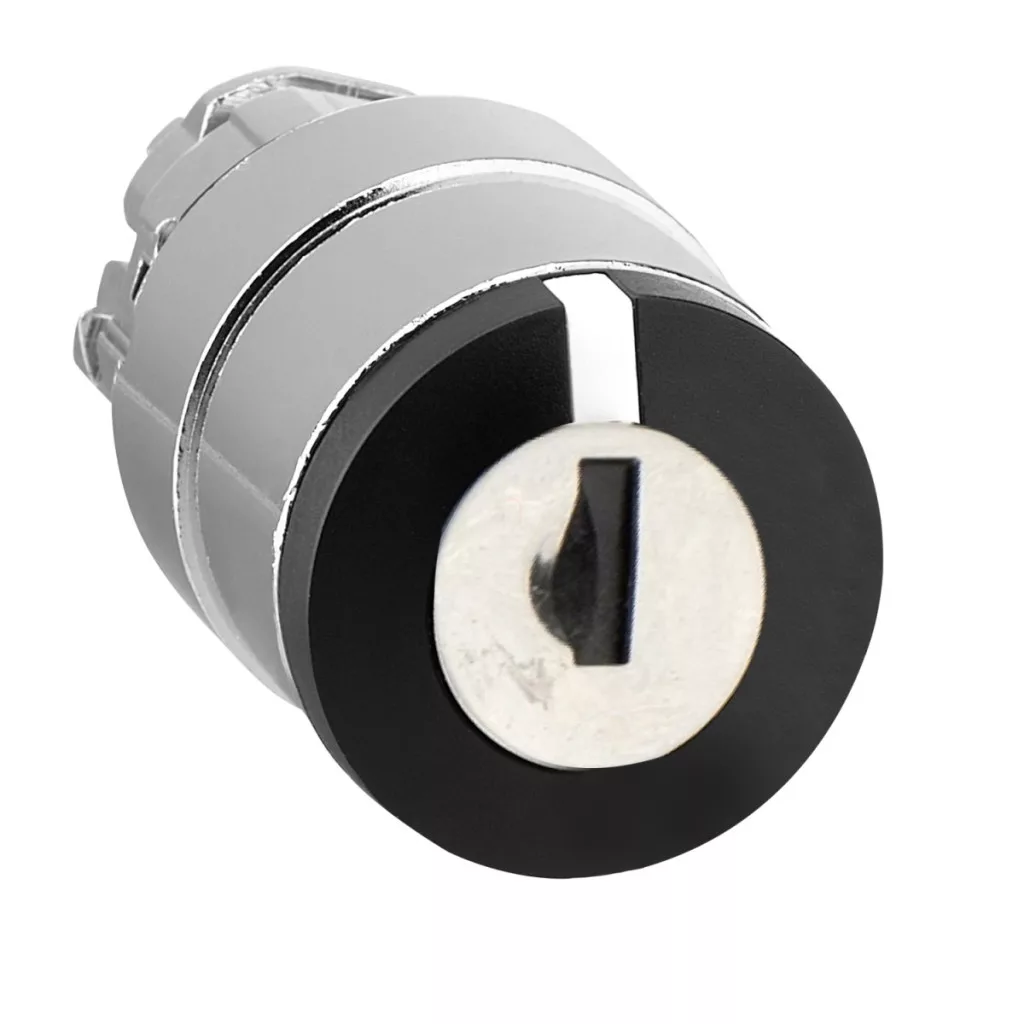

Schneider Electric Harmony XB4 ZB4BG8 este un cap de comutator cu cheie de calitate profesională, conceput pentru utilizarea în medii industriale. Acest cap de comutator cu carcasă metalică neagră face parte din populara serie Harmony XB4, cunoscută pe piața echipamentelor electrice de comutare pentru fiabilitatea și durabilitatea sa. Capul comutatorului cu cheie ZB4BG8 se potrivește într-o deschidere standard de montare de 22 mm, fiind astfel compatibil cu majoritatea panourilor de control și a dispozitivelor industriale. Comutatorul are trei poziții (±45°) și are o caracteristică specială: revine automat din dreapta în poziția centrală. În poziția centrală, cheia 455 poate fi scoasă, asigurând astfel protecția împotriva acționării neautorizate. Această funcție este deosebit de utilă în aplicațiile în care numai persoanele autorizate pot avea acces la anumite funcții ale mașinii sau moduri de control. Produsul are o ramă metalică cromată de înaltă calitate, în timp ce corpul comutatorului este de culoare neagră. Comutatorul are o construcție robustă, cu o durată de viață mecanică de 1 000 000 de cicluri de comutare, ceea ce asigură o durată de funcționare extrem de lungă chiar și în condiții de utilizare intensă. ZB4BG8 rezistă și la spălarea cu presiune ridicată (7 000 000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de avantajos în mediile industriale în care este necesară curățarea periodică a echipamentelor. Capul de comutare funcționează fiabil chiar și în condiții de mediu extreme, având o gamă largă de temperaturi de funcționare, de la -40 °C la +70 °C. Produsul are un nivel ridicat de protecție: este clasificat IP66, IP67, IP69 și IP69K și este conform cu standardele NEMA 13 și NEMA 4X. Rezistența la impact este clasificată IK06 (cu capac de protecție ZBGP). Acest sistem de protecție versatil garantează că întrerupătorul funcționează corespunzător chiar și în cele mai dure condiții industriale, incluzând rezistența la praf, umiditate, jet de apă și substanțe chimice. ZB4BG8 poate fi utilizat în mod flexibil în diferite configurații electrice, cu ajutorul blocurilor de contacte adaptabile. Fișa tehnică a produsului descrie în detaliu diferitele opțiuni de asamblare electrică, marcate cu coduri de la C3 la C11. Aceste coduri determină numărul de contacte pe care le suportă o anumită configurație și dispunerea în care pot fi utilizate. Comutatorul poate fi utilizat cu conectori cu șurub, conectori cu mufă sau chiar montat pe o placă de circuit imprimat. Sunt disponibile tabele detaliate privind starea contactelor comutatorului, care indică cu precizie care contacte sunt închise sau deschise în cele trei poziții (315°, 0° și 45°). Capul comutatorului selector cu cheie Schneider Electric Harmony XB4 ZB4BG8 este conform cu numeroase standarde și certificări internaționale, inclusiv EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-5-4, GB 14048.5, CSA C22.2 nr. 14 și EN/IEC 60947-1. Deține certificări CSA, DNV, BV, LROS și UL, ceea ce atestă fiabilitatea și siguranța produsului. Rezistența la vibrații este de 5 gn (f= 2...500 Hz) conform standardului IEC 60068-2-6, iar rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală, conform standardului IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4BG8 - Specificații tehnice cap comutator metalic
Caracteristici produs
Gama de produse: Harmony XB4
Tipul produsului: Cap pentru comutator selector cu cheie
Denumire scurtă a produsului: ZB4
Material: Față din metal cromat
Diametru de montare: 22 mm
Tip cap: Standard
Forma capului elementului de semnalizare: Rotund
Direcția de revenire: De la dreapta spre centru
Tipul elementului de comandă: Comutator cu cheie neagră
Informații privind poziția elementului de comandă: 3 poziții +/- 45°
Tipul încuietorii: Cheie 455
Poziția de scoatere a cheii: În poziția centrală
Dimensiuni CAD
Lățime: 29 mm
Înălțime: 29 mm
Adâncime: 72 mm
Caracteristici tehnice
Rezistență la spălarea cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 de cicluri
Codul ansamblului electric:
C3: <6 contacte cu bloc simplu, montare pe panou frontal
C4: <6 contacte cu bloc simplu și dublu, montare pe panou frontal
C5: <5 contacte cu bloc simplu, montare pe panou frontal
C6: <5 contacte cu bloc simplu și dublu, montare pe panou frontal
C7: <4 contacte cu bloc simplu, montare pe panou frontal
C8: <4 contacte cu bloc simplu și dublu, montare pe panou frontal
C11: <3 contacte cu bloc simplu, montare pe panou frontal
Prezentarea dispozitivului: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura de mediu de depozitare: -40...70 °C
Temperatura de mediu de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I, conform standardului IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K (conform IEC 60529)
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 cu capac de protecție ZBGP (conform IEC 50102)
Standarde și certificate
Standarde aplicabile: EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-5-4, GB 14048.5, CSA C22.2 No 14, EN/IEC 60947-1
Certificări de produs: CSA, DNV, BV, LROS, listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) în cazul unei accelerații cu undă semisinusoidală conform IEC 60068-2-27
