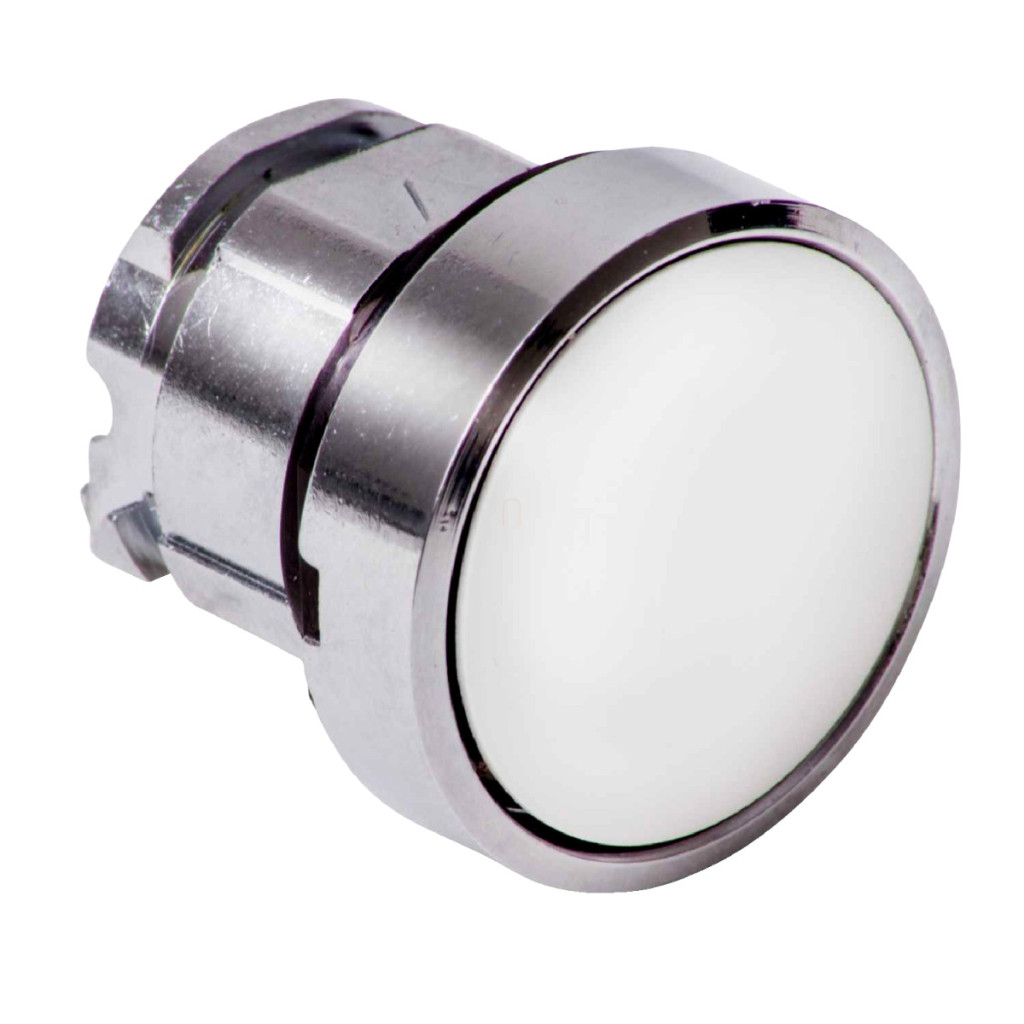

Capul butonului neiluminat Schneider Electric Harmony XB4 seria ZB4BH01 este un element de control industrial de calitate superioară, care asigură o funcționare fiabilă și o durată lungă de viață în medii industriale. Acest buton alb, cu suprafață netedă, face parte din familia de produse Harmony XB4 și poate fi montat într-o gaură cu diametrul de 22,5 mm, fiind compatibil cu standardele industriale. Cadrul metalic cromat al butonului ZB4BH01 oferă o durabilitate excepțională și un aspect elegant. Butonul funcționează pe principiul push-push, care este extrem de practic în aplicații în care este necesar un feedback rapid și clar din partea operatorului. Placa de apăsare albă, nemarcată, permite etichetarea personalizată sau marcarea ulterioară, făcându-l flexibil pentru utilizare într-o varietate de medii industriale. Parametrii tehnici ai ZB4BH01 sunt impresionanți: ciclul său de viață mecanic ajunge la 2.000.000 de cicluri de comutare, ceea ce înseamnă o durabilitate excepțională chiar și în condiții de utilizare intensivă. Protecția produsului este remarcabilă, fiind conformă cu IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este rezistent la praf, jeturi de apă și chiar la imersia temporară în apă, fiind astfel potrivit pentru utilizarea în echipamente de spălare și curățare. Clasele de protecție NEMA 13 și NEMA 4X oferă siguranță suplimentară în mediile industriale. Clasa de protecție mecanică IK06 asigură rezistența la vandalism. Capul butonului ZB4BH01 poate fi utilizat într-o gamă largă de condiții de mediu: intervalul său de temperatură de funcționare și depozitare este între -40 °C și +70 °C. Produsul are o rezistență la vibrații de 5 gn (f = 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27. Categoria sa de supratensiune este Clasa I, în conformitate cu IEC 60536. Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, CSA C22.2 Nr. 14, IEC 60947-5-5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508 și JIS C8201-1. Deține certificări CSA, DNV, BV, LROS (Lloyds Register of Shipping) și UL, asigurând aplicabilitatea sa la nivel global.
Schneider Electric Harmony XB4 - ZB4BH01 date tehnice
Caracteristici produs
Familia de produse: Harmony XB4
Tip: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Alb neted, fără marcaje
Culoarea capacului/actuatorului sau lentilei: Alb
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 2.000.000 de cicluri
Cod compoziție electrică: C11 pentru <3 contacte utilizând blocuri simple montate frontal
Cod compoziție electrică: C15 pentru <1 contact utilizând blocuri simple montate frontal
Cod compoziție electrică: C9 pentru <3 contacte utilizând blocuri simple montate frontal
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție IP: IP67
Grad de protecție IP: IP69
Grad de protecție IP: IP69K
Grad de protecție NEMA: NEMA 13
Grad de protecție NEMA: NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-1, CSA C22.2 nr. 14, IEC 60947-5-5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, JIS C8201-1
Certificări de produs: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
