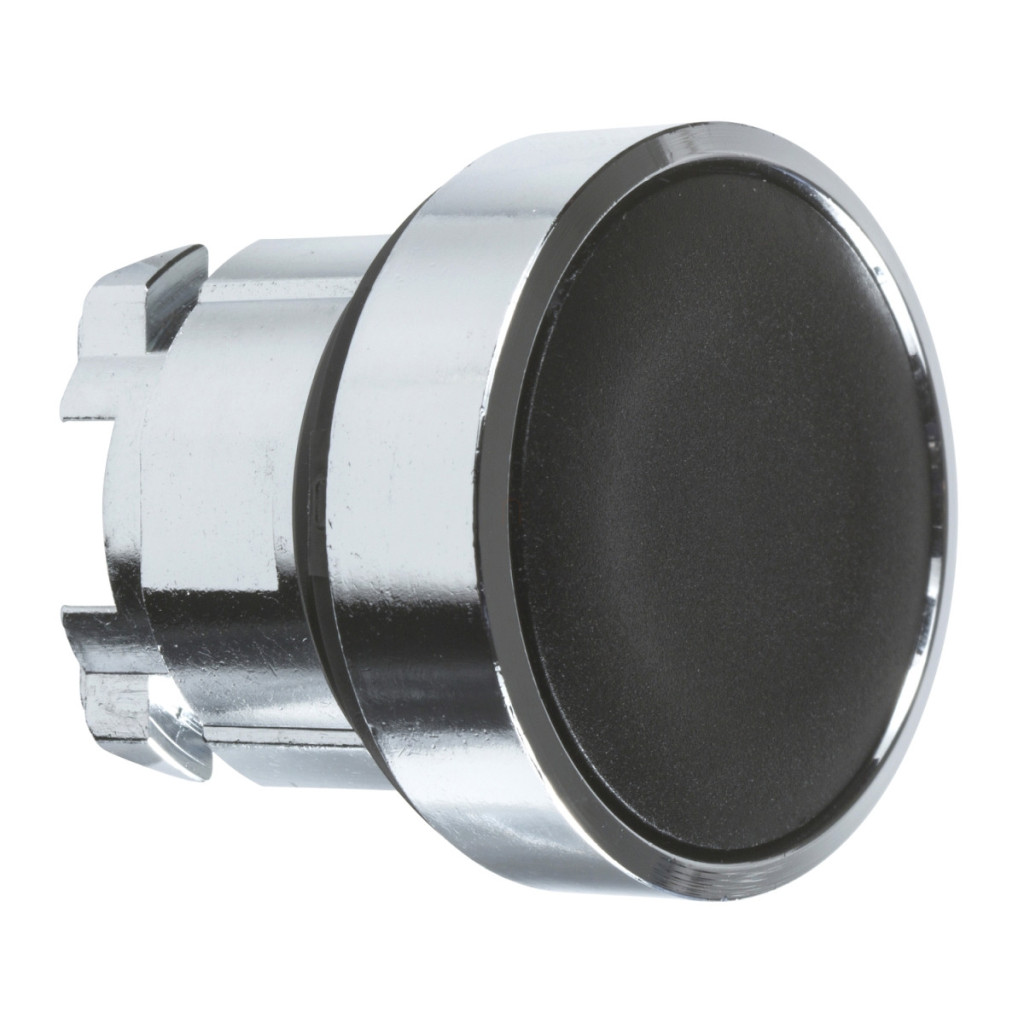

Capul butonului Schneider Electric Harmony XB4 seria ZB4BH02 este un element de comutare industrial profesional conceput special pentru instalarea în panouri de control. Acest cap buton negru, neiluminat, este alegerea perfectă pentru aplicații care necesită elemente de comutare fiabile, durabile și estetice. ZB4BH02 este un buton standard, rotund, negru, montat la nivel, fără marcaje, care face parte din familia de produse Harmony XB4. Butonul este de tip push-push, ceea ce înseamnă că se activează la prima apăsare și revine la poziția inițială la a doua apăsare. Produsul are un cadru metalic cromat, care nu numai că este durabil, dar oferă și un aspect elegant. Capul butonului Schneider Electric ZB4BH02 are un diametru standard de montare de 22,5 mm, ceea ce îl face compatibil cu majoritatea orificiilor de montare standard utilizate în aplicații industriale. Capul butonului Harmony XB4 ZB4BH02 este extrem de rezistent la influențele mediului, după cum o demonstrează clasele sale ridicate de protecție: protecție IP66, IP67, IP69 și IP69K conform IEC 60529. Aceasta înseamnă că este complet rezistent la praf și jeturi de apă și poate rezista la jeturi de apă de înaltă presiune. De asemenea, are clasificări NEMA 13 și NEMA 4X. În ceea ce privește protecția mecanică, are o clasificare IK06 conform IEC 50102. Produsul poate fi utilizat într-un interval larg de temperaturi, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul butonului ZB4BH02 este tratat cu protecție TH (Treatment Harsh), ceea ce îl face și mai rezistent la condiții de mediu dure. La capul butonului ZB4BH02 pot fi conectate diverse blocuri de contacte electrice. Acesta acceptă codurile de asamblare electrică C9, C11 și C15, care permit diferite configurații de contacte. Pentru codurile C9 și C11, se pot utiliza până la 3 contacte cu blocuri individuale în montare frontală, în timp ce pentru codul C15 se poate utiliza până la 1 contact. Produsul are o durată de viață mecanică excepțional de lungă, de 2 milioane de cicluri de comutare. Rezistența sa la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, iar rezistența sa la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27. Capul butonului ZB4BH02 este conform cu numeroase standarde și certificări internaționale, inclusiv: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-5 și JIS C8201-1. Produsul are, de asemenea, certificări BV, CSA, DNV, LROS (Lloyds register of shipping) și UL.
Schneider Electric Harmony XB4 - ZB4BH02 date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Pentru butoane fără iluminare
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22,5 mm
Cantitate minimă de vânzare: 1
Funcționare și design
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Mod de funcționare: push-push
Profil de funcționare: Negru, încastrat, nemarcat
Culoarea capacului/actuatorului sau a lentilei: Negru
Dimensiuni
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 28 mm
Caracteristici de performanță
Durată de viață mecanică: 2.000.000 de cicluri
Cod de asamblare electrică:
C11 - max. 3 contacte cu blocuri individuale montate frontal
C15 - max. 1 contact cu blocuri individuale montate frontal
C9 - max. 3 contacte cu blocuri individuale montate frontal
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatură ambiantă pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP:
IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA:
NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde:
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-4
UL 508
IEC 60947-5-1
CSA C22.2 Nr. 14
IEC 60947-5-5
JIS C8201-1
Certificări de produs:
BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact:
30 g (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 g (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
