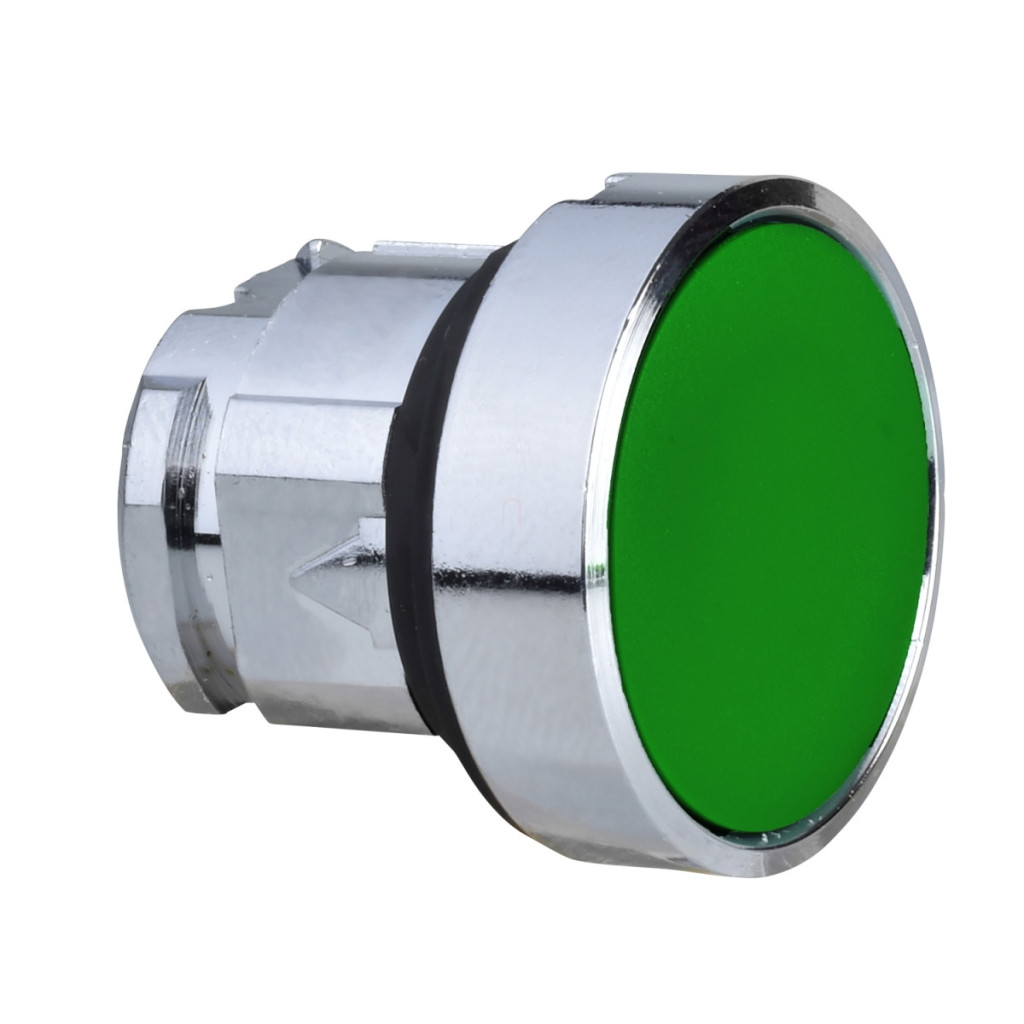

Capul butonului neiluminat Schneider Electric Harmony XB4 seria ZB4BH03 este un element de control industrial de înaltă calitate, fiind alegerea perfectă pentru diverse aplicații de automatizare și control. Acest cap buton face parte din familia de produse Harmony XB4, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa. Butonul ZB4BH03 este fabricat din metal cromat, ceea ce nu numai că îi conferă un aspect elegant, dar îi asigură și o rezistență mecanică și chimică excelentă în diverse medii industriale. Produsul are culoarea verde, o suprafață de operare adâncită și nu are marcaje, ceea ce permite etichetarea sau identificarea personalizată. Butonul este de tip push-push, adică are o funcționare alternativă, ceea ce înseamnă că prima apăsare blochează starea apăsată, iar a doua apăsare o eliberează. Capul butonului ZB4BH03 poate fi montat într-un orificiu de montare standard cu diametrul de 22,5 mm, care respectă standardele industriale internaționale. Produsul este extrem de versatil, deoarece poate fi utilizat pentru diverse configurații electrice, inclusiv codul C11 (până la 3 contacte în montarea frontală utilizând blocuri simple), codul C15 (până la 1 contact în montarea frontală utilizând blocuri simple) și codul C9 (până la 3 contacte în montarea frontală utilizând blocuri simple). Capul butonului ZB4BH03 are parametri tehnici remarcabili care asigură o funcționare fiabilă chiar și în cele mai dure medii industriale. Are un grad de protecție IP de IP67, IP69 și IP69K, ceea ce înseamnă că este complet rezistent la praf și apă și poate rezista la spălarea cu presiune înaltă și temperatură ridicată. Are un grad de protecție NEMA de NEMA 13 și NEMA 4X, o dovadă suplimentară a designului robust al produsului. Gradul de protecție IK este IK06 conform IEC 50102, ceea ce asigură o protecție mecanică adecvată împotriva impacturilor externe. Produsul are o durabilitate mecanică remarcabilă, rezistând la până la 5 milioane de cicluri de comutare, asigurând o durată de viață extrem de lungă chiar și în condiții de utilizare intensivă. Butonul ZB4BH03 poate fi acționat și depozitat la temperaturi ambientale cuprinse între -40 °C și +70 °C, asigurând performanțe fiabile chiar și în condiții meteorologice și industriale extreme. Produsul are un strat de acoperire TH, care îi sporește și mai mult rezistența. Datele privind rezistența la vibrații și șocuri (5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6 și 30 gn și 50 gn accelerație semiondă sinusoidală conform IEC 60068-2-27) confirmă, de asemenea, calitatea înaltă și designul robust al produsului.
Schneider Electric Harmony XB4 - ZB4BH03 - buton metalic, Ø22, push-push, verde, fără marcaj date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap buton neiluminat
Denumire scurtă a produsului: ZB4
Material placă frontală: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate indicator: Rotundă
Tip acționare: Push-push
Profil acționare: Verde, încastrat, nemarcat
Culoare capac/acționare sau lentilă: Verde
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 5000000 cicluri
Cod de asamblare electrică: C11 pentru până la 3 contacte utilizând blocuri individuale în montare frontală
C15 pentru până la 1 contact utilizând blocuri individuale în montarea frontală
C9 pentru până la 3 contacte utilizând blocuri individuale în montarea frontală
Prezentarea dispozitivului: Element de bază
Parametri de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP69, IP69K, IP67 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Parametri de rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
