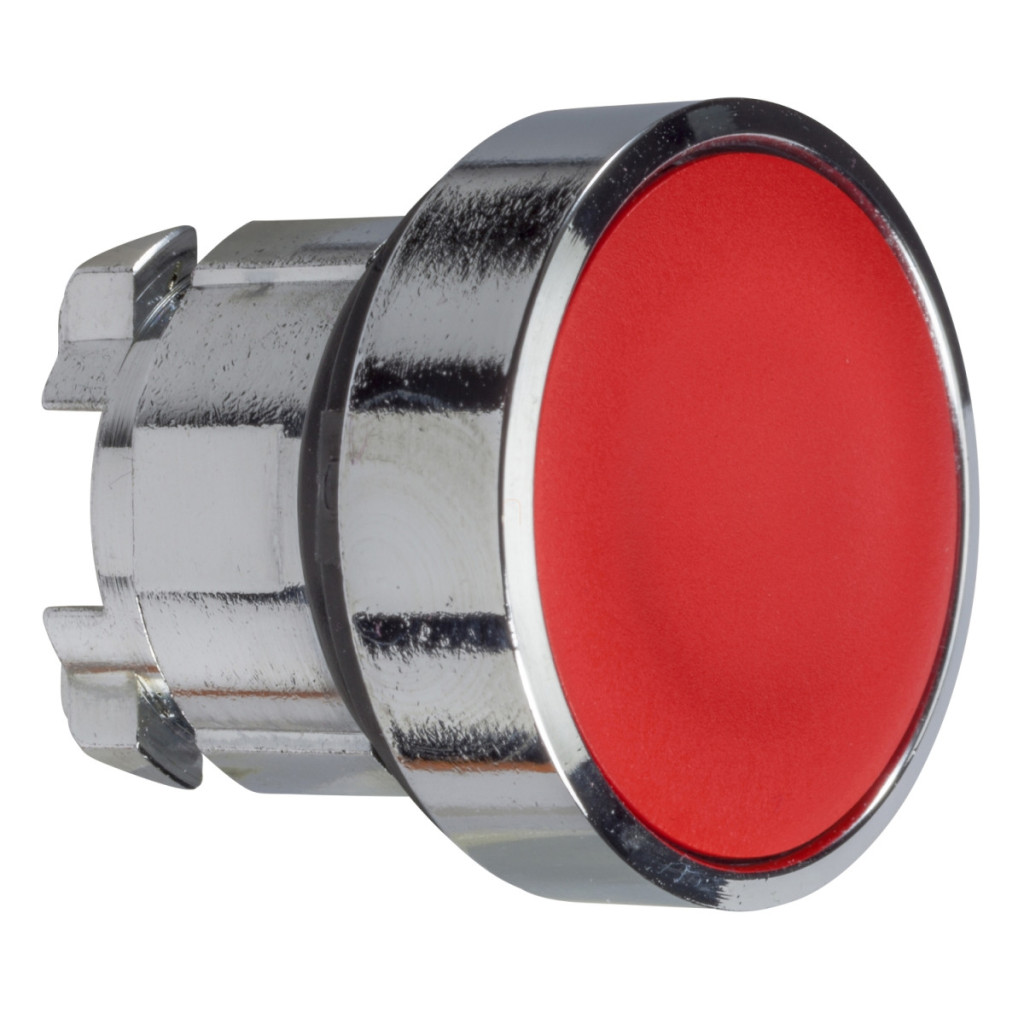

Capul butonului roșu Schneider Electric Harmony XB4 seria ZB4BH04 este o componentă fiabilă pentru sistemele profesionale de automatizare și control industrial. Acest cap buton neiluminat face parte din familia de produse Harmony XB4, cunoscută pentru elementele sale de control robuste, durabile și versatile. Modelul ZB4BH04 are un principiu de funcționare unic push-push, care permite butonului să-și schimbe starea prin apăsări succesive. Capul butonului ZB4BH04 are un cap roșu, nemarcat, încorporat într-o carcasă metalică cromată. Datorită diametrului standard de montare de 22,5 mm, poate fi instalat cu ușurință în orificiile majorității panourilor de control industriale. Culoarea roșie este utilizată de obicei pentru a indica oprirea de urgență sau funcțiile critice în mediile industriale, deși lipsa marcajului permite personalizarea flexibilă în funcție de cerințele specifice ale aplicației. Butonul are un design încastrat, care asigură o manevrare ergonomică și protecție împotriva acționării accidentale. Din punct de vedere tehnic, ZB4BH04 are parametri remarcabili: IP66, IP67, IP69, IP69K, care asigură o rezistență remarcabilă la praf și apă chiar și în cele mai dure medii industriale. Clasele NEMA 13 și NEMA 4X îmbunătățesc și mai mult aplicabilitatea produsului în locații în care uleiul, apa sau alte lichide prezintă un risc. Clasa de protecție mecanică IK06 oferă o rezistență adecvată la impactul fizic. Intervalul de temperatură de funcționare al butonului, de la -40 la +70 °C, îl face adecvat pentru utilizarea în condiții extreme. Durata de viață mecanică de 2.000.000 de cicluri garantează o funcționare fiabilă pe termen lung. Din punct de vedere electric, poate fi utilizat cu mai multe configurații de contact: codurile C11, C15 și C9 indică diferite aranjamente de contact care pot fi adaptate în mod flexibil la cerințele de control. La proiectarea modelului ZB4BH04, inginerii Schneider Electric au acordat o atenție deosebită detaliilor. Certificările complete (BV, CSA, DNV, LROS, UL) și conformitatea cu standardele internaționale (IEC 60947-5-1, IEC 60947-5-5, UL 508, CSA C22.2 nr. 14 și alte standarde) asigură faptul că produsul poate fi utilizat la nivel mondial în diverse aplicații industriale. Tratamentul de protecție TH oferă o rezistență suplimentară la influențele mediului. Rezistența excelentă la vibrații a butonului (5 gn în intervalul f=2...500 Hz) și rezistența la șocuri (30 gn până la 18 ms și 50 gn până la 11 ms cu accelerație semiondă sinusoidală) sporesc și mai mult fiabilitatea în medii în care stresul mecanic este constant prezent. Comutatoarele cu buton ZB4BH04 montate pe cap sunt recomandate în special pentru linii de producție automatizate, panouri de control, mașini și echipamente în care fiabilitatea, durabilitatea și funcționarea precisă sunt cerințe esențiale.
Specificații tehnice Harmony XB4 ZB4BH04
Caracteristici cheie
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4
Materialul panoului frontal: Metal cromat
Diametru de montare: 22,5 mm
Tip cap: Standard
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Push-push
Profil actuator: Roșu, încastrat, nemarcat
Culoarea capacului/actuatorului sau a lentilei: Roșu
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 28 mm
Durată de viață mecanică: 2.000.000 de cicluri
Cod asamblare electrică: C11 (max. 3 contacte utilizând blocuri individuale pentru montare frontală), C15 (max. 1 contact utilizând blocuri individuale pentru montare frontală), C9 (max. 3 contacte utilizând blocuri simple pentru montare frontală)
Descrierea dispozitivului: Element de bază
Mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: UL 508, IEC 60947-5-1, IEC 60947-5-5, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
